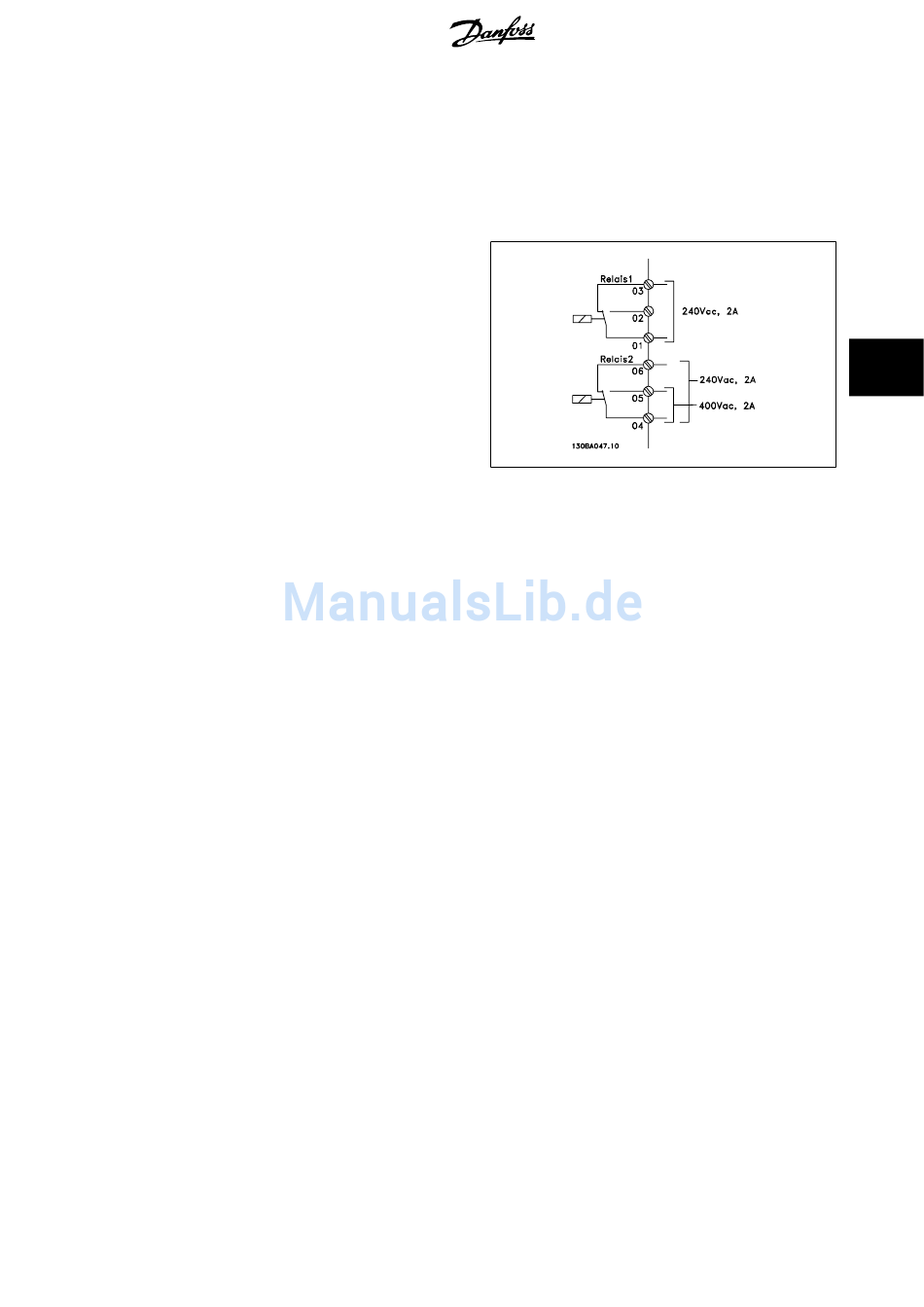

5.1.20 Relaisausgang

Relais 1
• Klemme 01: gemeinsamer Kontakt
• Klemme 02: 240 VAC (Schließer)
• Klemme 03: 240 VAC (Öffner)
Relais 1 und Relais 2 werden in Par. 5-40
Verzög., Relais Aus Verzög., Relais
und Par. 5-42
Zusätzliche Relaisausgänge bietet Optionsmodul MCB 105.
5.1.21 Verdrahtungsbeispiel und Prüfung
Der folgende Abschnitt beschreibt die Terminierung von Steuerkabeln und deren Zugang. Erklärungen zu Funktion, Programmierung und Verdrahtung
Programmieren des Frequenzumrichters.
finden Sie im Kapitel
Relay 2
Relaisfunktion Ein
, Par. 5-41
programmiert.
®
MG.20.M7.03 - VLT ist eine eingetragene Marke von Danfoss.
• Klemme 04: gemeinsamer Kontakt
• Klemme 05: 400 VAC (Schließer)
• Klemme 06: 240 VAC (Öffner)
