Kalibrieren von Elo-Touchscreens

Hinweis:
die Monitor-Anordnung definieren. Siehe
Hiermit können Sie einen Elo-Touchscreen kalibrieren. Drücken Sie bei angeschlossenem Touch-
screen {Elo-Touchscreen kalibrieren}.
In der ersten Anzeige müssen Sie verschiedene Ziele berühren, in der zweiten Anzeige müssen Sie ver-
schiedene Bereiche berühren, um sicherzustellen, dass der Cursor Ihrem Finger folgt. Wenn das gut
funktioniert, drücken Sie das grüne Kontrollkästchen. Wenn Sie zu der vorherigen Anzeige zurück-
kehren müssen, drücken Sie die blaue Pfeiltaste.

Kalibrieren von ETC-Touchscreens

Hinweis:
die Monitor-Anordnung definieren. Siehe
Hiermit können Sie einen ETC-Touchscreen kalibrieren. Drücken Sie bei angeschlossenem Touch-
screen {ETC-Touchscreen kalibrieren}.
Bei der ersten Anzeige müssen Sie verschiedene Bereiche der Anzeige berühren, um sicherzustellen,
dass der Cursor Ihrem Finger folgt; in der zweiten Anzeige müssen Sie einige Ziele berühren.

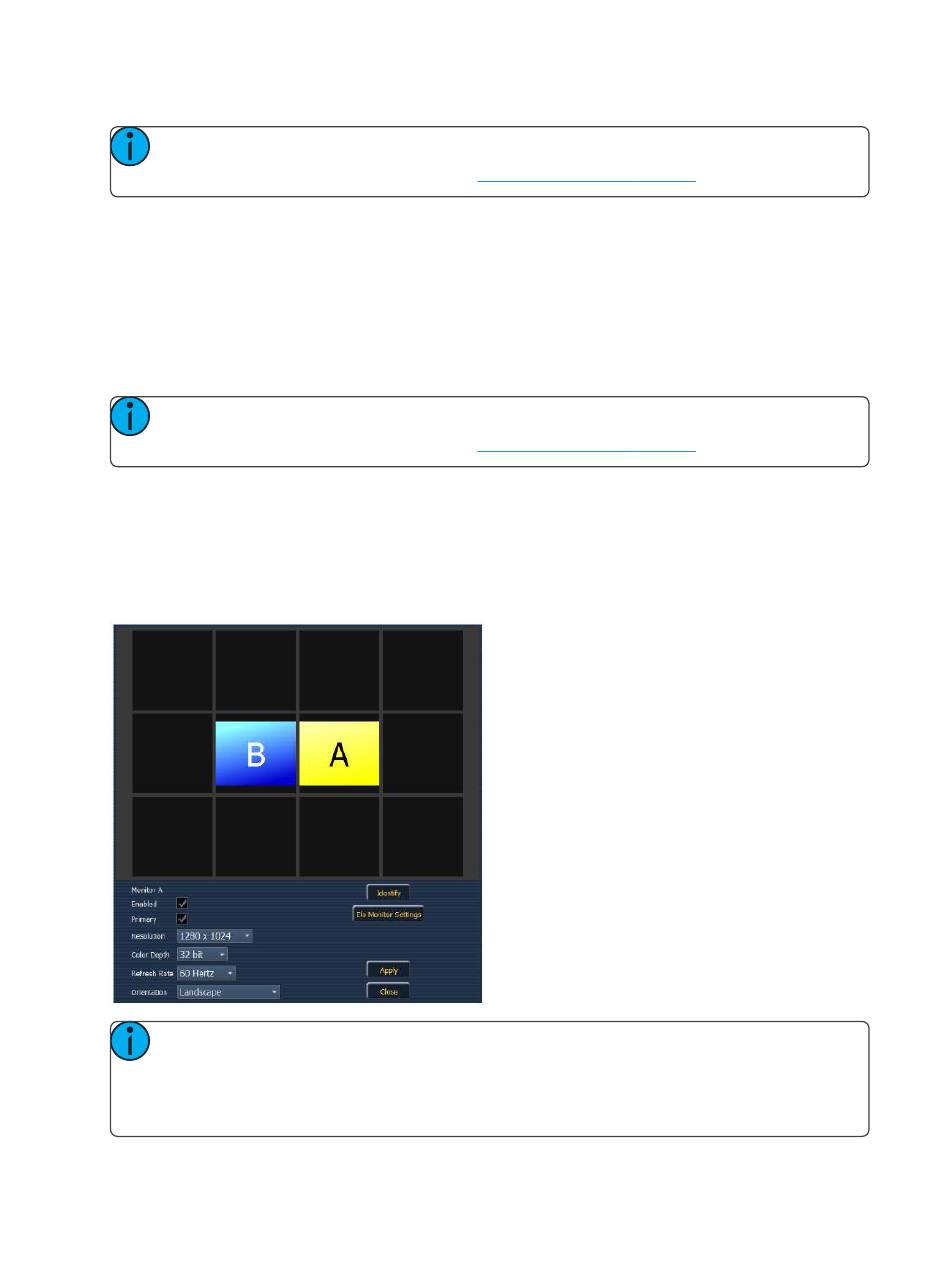

Monitor-Anordnung

Hinweis:
jedes beliebige umliegende schwarze Feld gezogen werden, um das tatsächliche Monitor-
Layout nachzustellen. Interne Monitore sind im Verhältnis zueinander gesperrt und können
nicht geändert werden.
Shell
Bevor Sie Ihre externen Touchscreens kalibrieren, müssen Sie eventuell zunächst
Bevor Sie Ihre externen Touchscreens kalibrieren, müssen Sie eventuell zunächst
Der ausgewählte Monitor wird gelb angezeigt. Externe Monitore können auf
Monitor-Anordnung (below)
Monitor-Anordnung (below)
441
