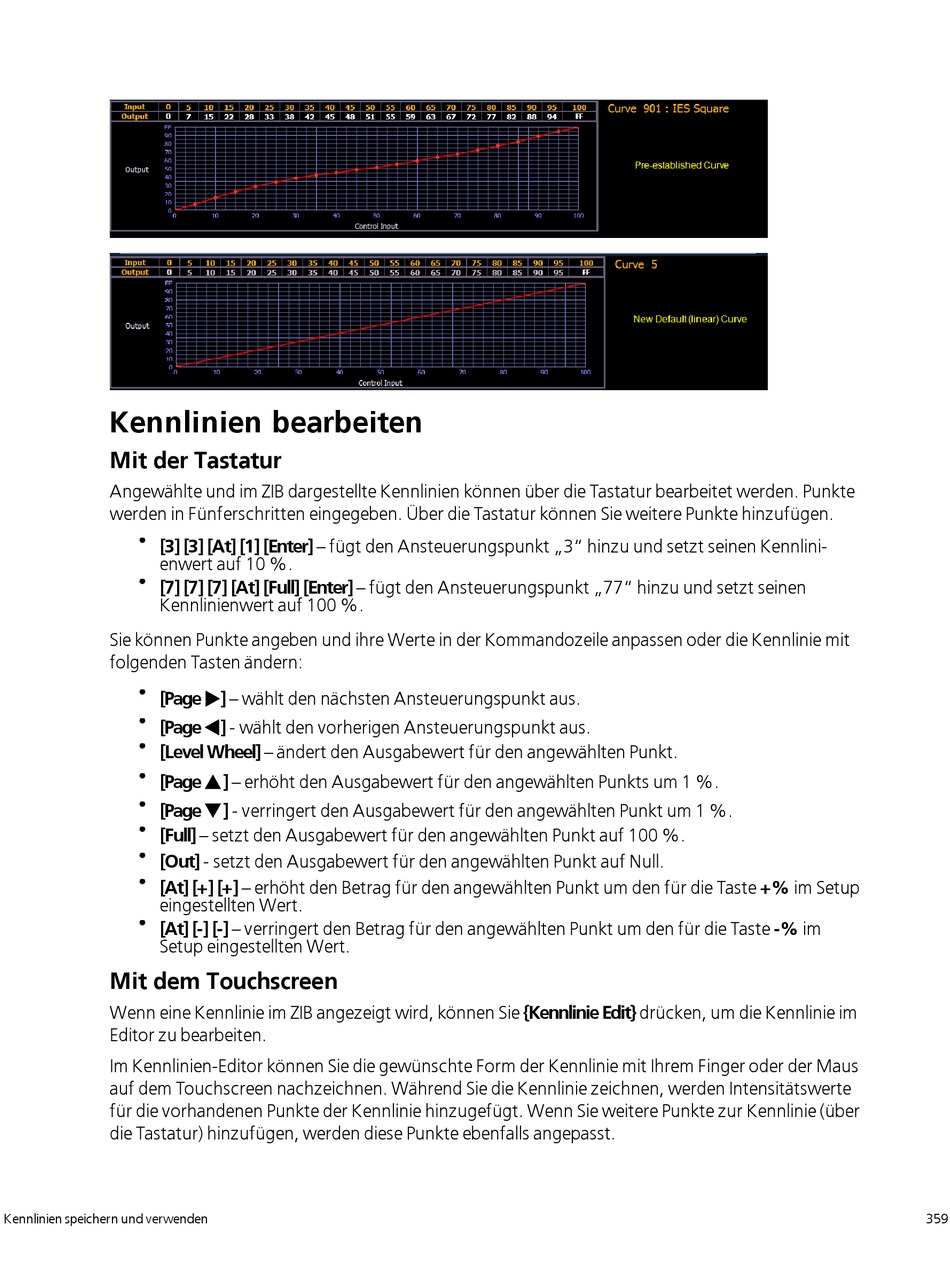

Kennlinien bearbeiten

Mit der Tastatur

Angewählte und im ZIB dargestellte Kennlinien können über die Tastatur bearbeitet werden. Punkte
werden in Fünferschritten eingegeben. Über die Tastatur können Sie weitere Punkte hinzufügen.
[3] [3] [At] [1] [Enter] – fügt den Ansteuerungspunkt „3" hinzu und setzt seinen Kennlini-
enwert auf 10 %.
[7] [7] [7] [At] [Full] [Enter] – fügt den Ansteuerungspunkt „77" hinzu und setzt seinen
Kennlinienwert auf 100 %.
Sie können Punkte angeben und ihre Werte in der Kommandozeile anpassen oder die Kennlinie mit
folgenden Tasten ändern:
[Page u] – wählt den nächsten Ansteuerungspunkt aus.
[Page t] - wählt den vorherigen Ansteuerungspunkt aus.
[Level Wheel] – ändert den Ausgabewert für den angewählten Punkt.
[Page p] – erhöht den Ausgabewert für den angewählten Punkts um 1 %.
[Page q] - verringert den Ausgabewert für den angewählten Punkt um 1 %.
[Full] – setzt den Ausgabewert für den angewählten Punkt auf 100 %.
[Out] - setzt den Ausgabewert für den angewählten Punkt auf Null.
[At] [+] [+] – erhöht den Betrag für den angewählten Punkt um den für die Taste +% im Setup
eingestellten Wert.
[At] [-] [-] – verringert den Betrag für den angewählten Punkt um den für die Taste -% im
Setup eingestellten Wert.

Mit dem Touchscreen

Wenn eine Kennlinie im ZIB angezeigt wird, können Sie {Kennlinie Edit} drücken, um die Kennlinie im
Editor zu bearbeiten.
Im Kennlinien-Editor können Sie die gewünschte Form der Kennlinie mit Ihrem Finger oder der Maus
auf dem Touchscreen nachzeichnen. Während Sie die Kennlinie zeichnen, werden Intensitätswerte
für die vorhandenen Punkte der Kennlinie hinzugefügt. Wenn Sie weitere Punkte zur Kennlinie (über
die Tastatur) hinzufügen, werden diese Punkte ebenfalls angepasst.
Kennlinien speichern und verwenden 359
