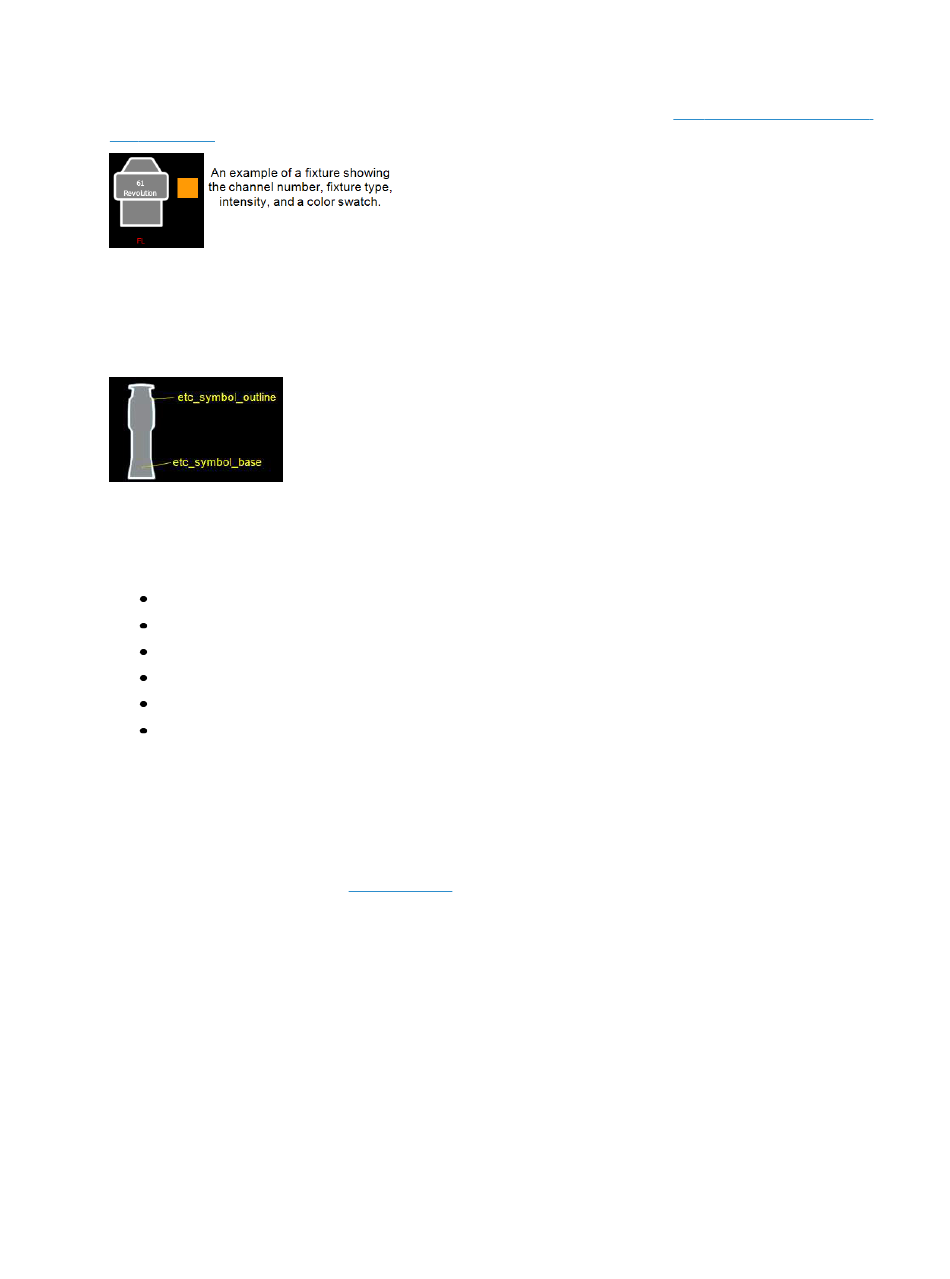

Informationen über die verfügbaren Anpassungsoptionen finden Sie unter
(on page 394).
Gerätesymbolen importieren
Zusätzliche Gerätesymbole können importiert werden. Das Symbol muss als .svg-Bilddatei gespeich-
ert und ordnungsgemäß getagt werden. Diese Tags können mit der Farbe oder der Intensität des Kre-
ises oder mit beidem verknüpft werden.
Der Rahmenbereich muss als etc_symbol_outline0, etc_symbol_outline bzw. etc_symbol_outline2
getaggt werden. Der Füllbereich muss als etc_symbol_base0, etc_symbol_base bzw. etc_symbol_
base2 getaggt werden. Tags können mit Layern benutzt werden und werden in der unten stehenden
Reihenfolge gerendert.
etc_symbol_base0 – verwendet die Intensität für die Füllfarbe (nicht aber die Farbe)
etc_symbol_base – verwendet die Farbe und Intensität für die Füllfarbe
etc_symbol_base2 – verwendet die Intensität für die Füllfarbe (nicht aber die Farbe)
etc_symbol_outline0 – verwendet die Intensität für den Rahmen (nicht aber die Farbe)
etc_symbol_outline – verwendet die Intensität und Farbe für den Rahmen
etc_symbol_outline2 – verwendet die Intensität für den Rahmen (nicht aber die Farbe)
Tags, die nur mit der Intensität verknüpft sind, veranlassen den Füll- oder den Rahmenbereich auf-
grund der Kreisintensität zum Dimmen.
Die Tags in der .svg-Datei können in einem beliebigen Texteditorprogramm wie Notepad oder in
einem .SVG-Editorprogramm wie Inkscape bearbeitet werden.
Schritte beim Importieren siehe
Bilder
Bilder aus dem dritten Tab können zu zwei verschiedenen Zwecken in Magic Sheets importiert wer-
den. Sie können als Hintergrundbilder oder als Symbole verwendet werden.
Sie können eine Bilddatei als Hintergrund oder als Symbol verwenden. Nachfolgend finden Sie eine
Liste mit kompatiblen Bildformaten: .bmp, .gif, .ico, .jpg, .pbm, .pgm, .png, .ppm, .svg, .svgz, .tga,
.tiff, .xbm, und .xpm. Die maximal zulässige Bildgröße ist 1920 x 1920. Größere Bilder werden auf
dieses Format skaliert.
390
Bilder (below).
