Sie können auch zwischen einer interpolierten und einer abgestuften Kennlinienform umschalten.
Die Element-Voreinstellung ist interpoliert. Um auf abgestuft umzuschalten drücken Sie den Softkey
{Abgestuft}. Nach dem Drücken ändert sich dieser Softkey zu {Interpoliert}, sodass Sie zurückschal-
ten können.

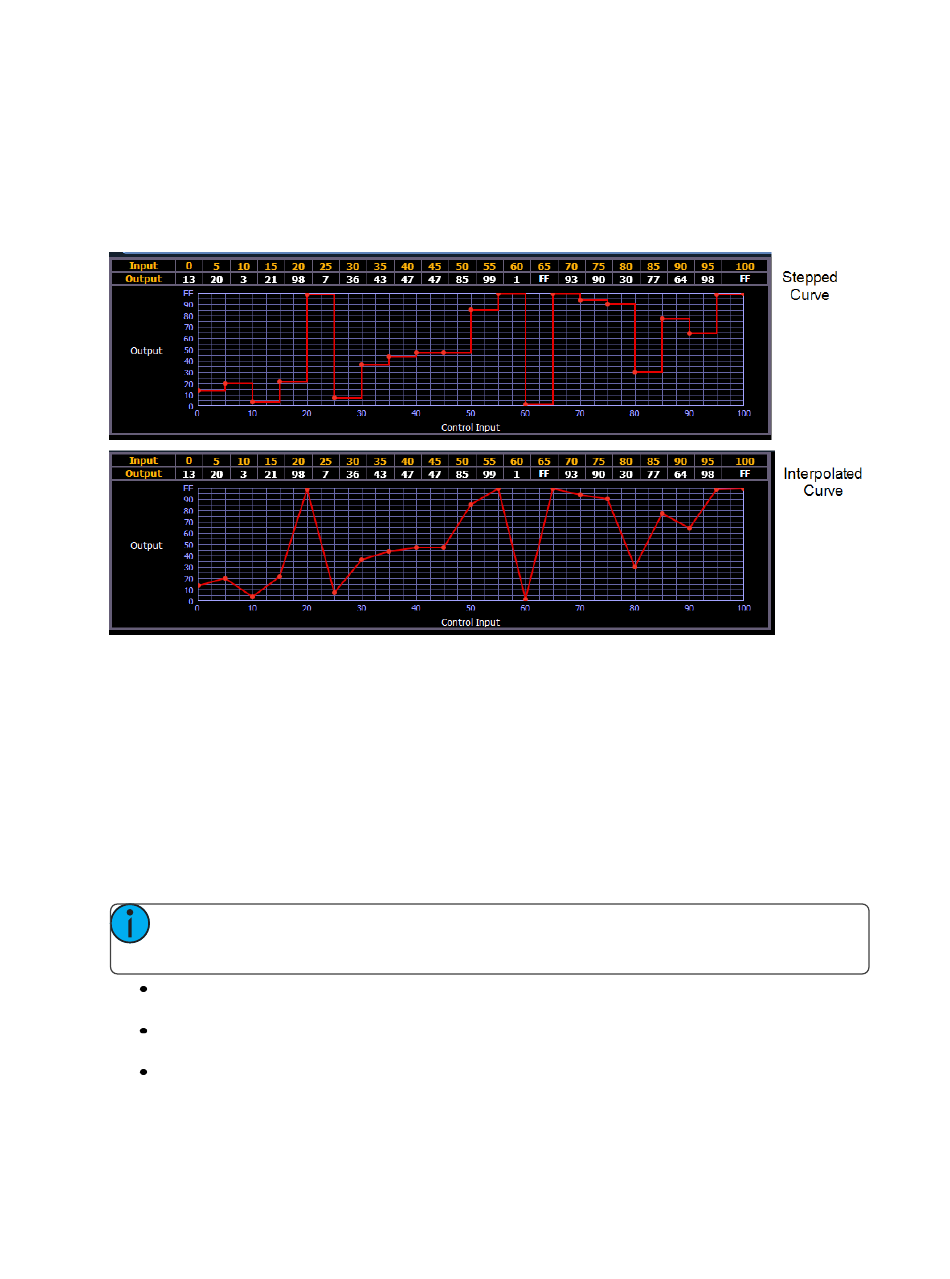

Nachstehend finden Sie zwei Beispiele der gleichen Kennlinie. Die erste ist abgestuft, die zweite inter-
poliert.
Kennlinie löschen
Im Kennlinien-Editor können Sie die Kennlinie jederzeit durch Drücken des Softkeys {Löschen Pkte
zurücksetzen. Dadurch kehrt die Kennlinie wieder in ihre ursprüngliche lineare Form oder, falls es
sich um eine vorprogrammierte Kennlinie handelt, in ihre Standardform zurück.

Kennlinie auf Kreis im Patch anwenden

Kennlinien können auf jeden Intensitätsparameter im Patch angewendet werden. Sobald sie hin-
zugefügt ist, erscheint die Kennliniennummer beim entsprechenden Kreis in der Kennlinien-Spalte
der Patchanzeige. Mit {Kennlinie} in Patch>Attribute wird eine Liste der verfügbaren Kennlinien
angezeigt.
Hinweis:
[Patch] drücken.
[Patch] {Attribute} [1] {Kennlinie} [9] [0] [1] [Enter] – wendet die Kennlinie 901 auf die Intensität
von Kreis 1 an.
[Patch] {Attribute} [2] [Thru] [8] {Kennlinie} [2] [Enter] – wendet Kennlinie 2 auf die Intensität
der Kreise 2 bis 8 an.
[Patch] {Attribute} [1] {Kennlinie} [At] [Enter] – entfernt die Kennlinie aus Kreis 1.
360
Auf einer Element können Sie die Patchanzeige öffnen, indem Sie die Taste
