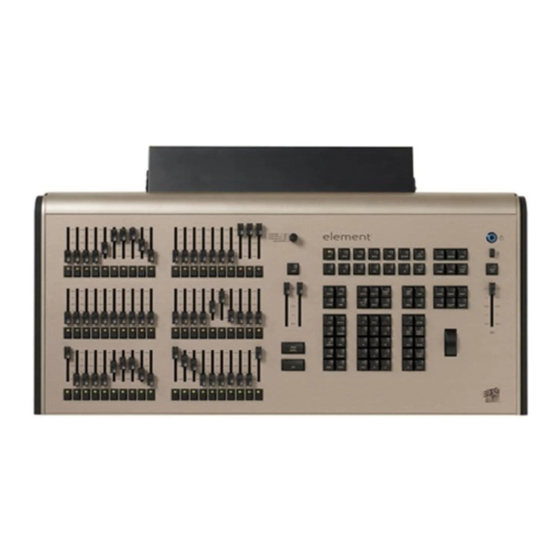

ETC Element Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. ETC Anleitungen
  4. Steuergeräte
  5. Element
  6. Benutzerhandbuch

ETC Element Benutzerhandbuch

Lichtsteuerkonsole
Vorschau ausblenden Andere Handbücher für Element:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
™
Lichtsteuerkonsole

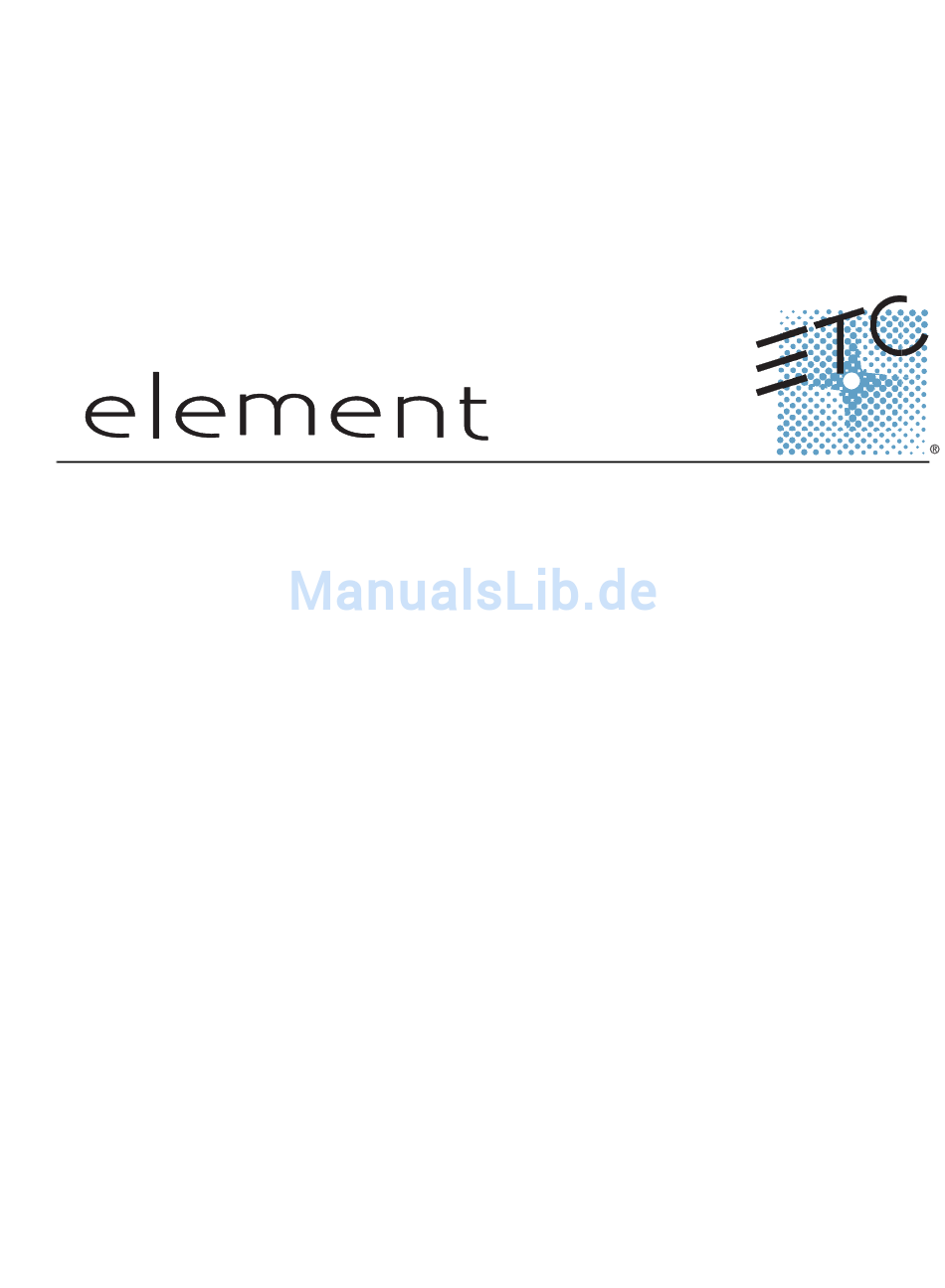

Benutzerhandbuch
Version 1.9.8
C o p y r i g h t © 2 0 1 1 E le c tr o n i c T h e a t r e C o n t r o l s , I n c .
A l l e R e c h t e v o r b e h a l t e n .
Ä nd e r u n g e n v o n P r o d u k t in f o r m a t io n e n u n d t e c h n i s c h e n D a t e n v o r b e h a l t e n .
T e i l e n u mm e r : 4 3 3 0 M 1 2 1 0 - 1 . 9 . 8 - D E V e r s . A
H e r a u s g e g e b en : 2 0 1 1 - 1 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ETC Element

Inhaltszusammenfassung für ETC Element

  • Seite 1 ™ Lichtsteuerkonsole Benutzerhandbuch Version 1.9.8 C o p y r i g h t © 2 0 1 1 E le c tr o n i c T h e a t r e C o n t r o l s , I n c . A l l e R e c h t e v o r b e h a l t e n .
  • Seite 2 E T C , E le m e n t , E o s , I o n , E m p h a s i s , E x p r e s s i o n , In s ig h t , I m a g i n e, F o c u s , E x p r e s s , U n i s o n , O b s e s s i o n I I, E T C N e t 2 , E D M X , R e v o l u t i o n u n d S e n s o r + s i n d e n t w e d e r e i n g e tr a g e n e H a n d e l s m a r k en o d e r H a n d e l s m a r k e n v o n E l e c tr o n i c T h e a t r e C o n t r o l s , I n c .

  • Seite 3: Inhaltsverzeichnis

    Einleitung ......1 Willkommen bei Element ........2 Verwendung dieses Handbuchs.
  • Seite 4 Pult..........42 Element-Benutzerhandbuch...
  • Seite 5 K a p i t e l 6 Patch......47 Über Patch ..........48 Patchen herkömmlicher Geräte .
  • Seite 6 Submaster-Liste ........97 Bearbeiten von Submastern ......97 Element-Benutzerhandbuch...
  • Seite 7 K a p i t e l 9 Arbeiten mit der Sequenzliste ... 99 Grundlagen über Stimmungen ......100 Stimmungs-Nummerierung .
  • Seite 8 Bearbeiten von Paletten in der Tracklistenansicht..149 Löschen von Paletten .......149 Element-Benutzerhandbuch...
  • Seite 9 K a p i t e l 1 3 Erzeugen und Verwenden von Effekten . . 151 Über Effekte ......... .152 Die Effektliste.
  • Seite 10 Auf Scroller-Lüfter ........199 Löschen einer Kennlinie ....... . .199 viii Element-Benutzerhandbuch...
  • Seite 11 Funktionsumfang des Konfigurationsprogramms ... . . 213 Einführung in das Element-Konfigurationsprogramm..214 Allgemeine Einstellungen ....... 215 Netzwerkeinstellungen .
  • Seite 12 ..........254 Element-Benutzerhandbuch...

  • Seite 13: Einleitung

    Dieses Kapitel enthält folgende Abschnitte: • Willkommen bei Element......2 • Verwendung dieses Handbuchs.

  • Seite 14: Willkommen Bei Element

    Willkommen bei Element Vielen Dank, dass Sie sich für die Element-Lichtsteuerkonsole von ETC entschieden haben! Die Einleitung zu Element enthält eine Auflistung der verschiedenen verfügbaren Hilfsmittel. Neben diesem Benutzerhandbuch stehen auch Videoanleitungen für Element, ein Online-Benutzerforum, das sich ausschließlich Fragen zu Element widmet, sowie Support vom Technischen Kundendienst von ETC zur Verfügung.

  • Seite 15: Registrieren Sie Ihr Element-System

    Registrieren Sie Ihr Element-System Die Registrierung Ihres Element-Systems bei ETC stellt sicher, dass Sie über Updates von Software und Bibliotheken sowie über Produktempfehlungen informiert werden. Wenn Sie sich registrieren, werden Sie auch in „My ETC“ eingetragen, einer personalisierten ETC- Website, die eine direktere Kommunikation zwischen Ihnen und ETC ermöglicht.

  • Seite 16: Hilfe Von Etc Technical Services

    Hilfe bei der Problemlösung. Weiterführende Informationen finden Sie auf der ETC-Website www.etcconnect.com. Falls diese Ressourcen nicht ausreichen, wenden Sie sich direkt an eines der unten angegebenen Büros von ETC Technical Services. Ein Notfallservice steht in allen ETC- Geschäftsstellen auch außerhalb der normalen Geschäftszeit zur Verfügung.

  • Seite 17: Weiteres Referenzmaterial

    W i c h t i g e B e l e u c h t u n g s k o n z e p t e Neben den Videoanleitungen zu Element stellt ETC auch ein Video zur Verfügung, in dem die wichtigen Beleuchtungskonzepte „Tracking“...
  • Seite 18 Element-Benutzerhandbuch...

  • Seite 19: Kurze Einführung

    K a p i t e l 1 Kurze Einführung Dieses Kapitel führt Sie durch die Schritte, die für eine unkomplizierte erste Bedienung von Element erforderlich sind. Dieses Kapitel enthält folgende Abschnitte: • Erste Schritte ........8 •...

  • Seite 20: Erste Schritte

    Erste Schritte Dieses Kapitel erläutert die ersten Schritte mit Element. Die hier behandelten Themen werden in späteren Kapiteln detaillierter erläutert. Hardware Faderbank- Fader und Wahlschalter Flash-Tasten Hauptschalter Hauptsteller mit Blackout- Digitalsteller Schalter Bedientastatur V e r s o r g e n d e r K o n s o l e m i t S t r o m Schritt 1: Das vorgesehene Netzkabel in die IEC-Buchse an der Rückseite der Konsole...

  • Seite 21: Einschalten Der Geräte

    Schritt 2: Stellen Sie sicher, dass Element sich im Live-Modus befindet. Taste [Live] drücken. Schritt 3: Stellen Sie sicher, dass der Hauptsteller auf 100 % steht. Wenn der Hauptsteller unter 100 % steht, wird oben in der Anzeige von Element in rot Hauptsteller mit dem entsprechenden Prozentsatz angezeigt.

  • Seite 22: Speichern Einer Lichtstimmung

    Schritt 2: Faderbank-Wahlschalter in Submaster-Modus schalten. H i n w e i s : Wenn Sie eine Element 60-Konsole verwenden, befindet sich die dritte Fader- Bank immer im Submaster-Modus. Schritt 3: Die Taste [Record] und anschließend die Flash-Taste des Submasters drücken, den Sie speichern möchten.

  • Seite 23: Übersicht Über Die Element

    • Reinigen der Element-Konsole......15 • DMX-Ausgabe........15 •...

  • Seite 24: Konsolen-Topographie

    VGA- Videoan- Anschluss Anschlüsse Anschluss schlüsse H i n w e i s : Element unterstützt bis zu 2 Monitore: entweder 2 DVI-Monitore oder 1 VGA- und 1 DVI-Monitor. Monitorkonfiguration siehe Siehe „Anordnung der externen Monitore“ auf Seite 217. Element-Benutzerhandbuch...

  • Seite 25: Layout Der Bedientastatur

    Formats, zum Blättern und der Navigation innerhalb von Anzeigen. Die Load-Taste befindet sich über dem Fader-Paar und wird zum Laden der angegebenen Stimmung verwendet. Anzeige Softkeys Sonder- funktionen Navigation Shift Speicherziele und Numerische Tastatur und zugehörige Modifikator-Tasten Befehle Übersicht über die Element...

  • Seite 26: Terminologie

    T e r m i n o l o g i e H a u p t s c h a l t e r Der Hauptschalter an der Vorderseite der Konsole dient zum Einschalten der Element-Konsole. Mit einem separaten Netzschalter an der Rückseite der Konsole kann die Spannungsversorgung für die internen Komponenten der Konsole unterbrochen werden.

  • Seite 27: Reinigen Der Element-Konsole

    R e i n i g e n d e r E l e m e n t - K o n s o l e Wenn die Außenseite Ihrer Element gereinigt werden muss, kann sie sanft mit einem leicht feuchten (nicht tropfenden) weichen Papiertuch oder Tuch abgewischt werden.

  • Seite 28: Konsolen-Kenndaten

    • 1.000 Kennlinien • 1.000 Effekte • 1.000 Makros F a d e r • 1 Hauptsteller mit Blackout • 1 Haupt-Playback-Faderpaar mit Go und Stop/Back • 40 oder 60 Fader mit Flash-Tasten • Maximal 300 konfigurierbare Submaster • 120 Kreissteller Element-Benutzerhandbuch...

  • Seite 29: Systemgrundlagen

    K a p i t e l 2 Systemgrundlagen Dieses Kapitel beschreibt das Arbeiten mit den wichtigsten Anzeigen der Element. Dieses Kapitel enthält folgende Abschnitte: • Der Zentrale Informationsbereich (ZIB) ....18 •...

  • Seite 30: Der Zentrale Informationsbereich (Zib)

    B e d i e n h i n w e i s Direkt über der Kommandozeile wird roter Text angezeigt, mit dem Sie zu einer Aktion aufgefordert werden. Abhängig von der aktuellen Anzeige und der laufenden Aktion werden hilfreiche Informationen angezeigt, die bei der Programmierung helfen. Element-Benutzerhandbuch...

  • Seite 31: Arbeiten Mit Softkeys

    Arbeiten mit Softkeys Einige der Funktionen und Anzeigen der Element sind über die Softkeys zugänglich, die sich im unteren rechten Bereich des ZIB befinden. Diese Softkeys entsprechen den Tasten [S1] - [S6] und [More SK]. Verwenden Sie auch die Taste [Browser]. Diese Taste umfasst Softkeys, mit denen folgende Anzeigen geöffnet werden können:...

  • Seite 32: Arbeiten Mit Dem Browser

    [Select] betätigen. Sie können sich auch mit dem Digitalsteller im Browser bewegen.  • Um ein Untermenü zu schließen, zu diesem Punkt wechseln und [Page ] betätigen. • Sie können den Browser jederzeit anwählen, indem Sie die Taste [Browser] betätigen. Element-Benutzerhandbuch...

  • Seite 33: Anzeige - Steuerung Und Navigation

    Ü b e r d i e B e d i e n t a s t e n Viele Anzeigen werden direkt über die Tastatur von Element geöffnet. Diese Anzeigen sind Live, Blind, Patch, Setup, Park, Browser und ML Control. Sie können Listenansichten von jedem Speicherziel durch Doppeldrücken der Taste für das gewünschte Speicherziel öffnen.

  • Seite 34: Blättern Innerhalb Einer Anzeige

    Port/Offset“ auf Seite 51. T a s t e [ L a b e l ] Element unterstützt das Benennen von Stimmungen, Kreisen, Submastern usw. Nachfolgend stehen einige Syntaxbeispiele für die Benennung: H i n w e i s : Sie benötigen eine Maus, eine Tastatur oder ein Touchscreen, um Namen zu...

  • Seite 35: Arbeiten Mit Flexichannel

    A r b e i t e n m i t F l e x i c h a n n e l Im Modus Flexichannel (Aufruf über die Taste [Flexi]) ist es möglich, nur Kreise, die bestimmte Kriterien erfüllen, in der Live/Blind-Anzeige anzuzeigen, und auf diese Weise nicht gewünschte Daten von der Anzeige auszunehmen.

  • Seite 36: Arbeiten Mit [Format]

    Tabellenansicht unter der Kreisnummer Details zu den Parameterkategorien und den Parameterwerten. In Live zeigt die Tabellenansicht alle Kreisdaten, wie sie von der Element ausgegeben werden. In Blind zeigt sie alle Daten für ein einzelnes Speicherziel (Stimmung, Palette) an.

  • Seite 37: Zoomen Von Anzeigen

    K r e i s l i s t e Die Kreisliste ist das Format, in dem die meisten Kreise angezeigt werden. Unten sehen Sie, dass die Kreise 1-80 angezeigt werden. Dieses Format wird verwendet, um eine große Zahl von Kreis- Intensitätswerten und/oder FCB-Werte anzuzeigen.
  • Seite 38 Paletten an. Stimmungen/Speicherziele werden auf der senkrechten Achse und Kreis-/ Parameterdaten auf der waagerechten Achse angezeigt. Siehe „Speichern und Bearbeiten von Stimmungen aus Blind“ auf Seite 116. Zum Umschalten zwischen der Anzeige der Intensitätsinformationen und anderen Parameter [Shift] & [Format] drücken. Stimmungs- Nummern Kreisnummer Parameter Element-Benutzerhandbuch...

  • Seite 39: Verwalten Von Vorstellungsdateien

    K a p i t e l 3 Verwalten von Vorstellungsdateien In diesem Kapitel wird erklärt, wie Vorstellungsdateien erzeugt, geöffnet und gespeichert werden. Jeder dieser Vorgänge erfolgt im Browser-Bereich. Dieses Kapitel enthält folgende Abschnitte: • Erzeugen einer neuen Vorstellungsdatei ....28 •...

  • Seite 40: Erzeugen Einer Neuen Vorstellungsdatei

    Vorstellungsdaten gehen verloren. Drücken Sie [Select], oder klicken Sie zum Bestätigen auf {OK} oder zum Abbrechen des Vorgangs auf {Abbrechen}. In Element wird eine neue Vorstellungsdatei in der Voreinstellung als 1-zu-1-Patch erstellt. Wenn Sie auf {Patch 1to1} klicken, wird die Option abgewählt und ein leeres Patch erstellt.
  • Seite 41 Öffnen des gewünschten Speicherorts: • Um eine Vorstellungsdatei aus dem Vorstellungsarchiv zu öffnen, navigieren Sie im Browser zu: Datei > Öffnen > Vorstellungs-Archiv und drücken [Select]. • Um eine Vorstellungsdatei vom Fileserver zu öffnen, navigieren Sie im Browser zu: Datei > Öffnen > Fileserver > und drücken [Select]. •...
  • Seite 42 Um alle Vorstellungsanteile wieder anzuwählen, Softkey {Reset} drücken, und alle Tasten werden wieder grau (angewählt). Um den Ladevorgang für die Vorstellung abzubrechen, auf {Abbrechen} drücken. Wenn alle Vorstellungsanteile nach Wunsch an- beziehungsweise abgewählt sind, drücken Sie [Select] oder klicken auf {OK}. Element lädt jetzt die gewünschte Vorstellung in die Konsole. Element-Benutzerhandbuch...

  • Seite 43: Öffnen Von Teilen Einer Vorstellung

    Ö f f n e n v o n T e i l e n e i n e r V o r s t e l l u n g Durch Betätigen von {Erweitert} auf dem Bildschirm zum teilweisen Öffnen einer Vorstellung haben Sie die Möglichkeit, einzelne Segmente der Anteile einer Vorstellungsdatei zu laden und den Ort dieser Anteilssegmente in der neuen Vorstellungsdatei anzugeben.

  • Seite 44: Zusammenfassen Von Vorstellungsdateien

    Um eine Vorstellungsdatei zusammenzufassen, navigieren Sie im Browser zu Datei > Merge >. Navigieren Sie zum gewünschten Speicherort, und drücken Sie [Select]. Wenn Sie die Funktion Merge verwenden, zeigt Element nur die verfügbaren Dateien an. Navigieren Sie zur gewünschten Datei, und drücken Sie [Select].

  • Seite 45: Ausdrucken Einer Vorstellungsdatei

    Ausdrucken einer Vorstellungsdatei Element bietet die Möglichkeit, eine Vorstellungsdatei oder Aspekte davon als PDF-Datei zu speichern, die dann ausgedruckt werden kann. Element bietet drei Orte zum Speichern der PDF- Dateien: das Vorstellungs-Archiv, den Fileserver (sofern angeschlossen) und ein USB-Gerät (sofern angeschlossen). Wenn Sie die PDF-Datei auf ein USB-Speichergerät speichern, können Sie die PDF-Datei anschließend über einen PC ausdrucken.
  • Seite 46 Die PDF enthält den Namen der Vorstellung, Datum und Uhrzeit ihrer Erzeugung und Datum und Uhrzeit der letzten Speicherung der Vorstellungsdatei. Sie enthält auch Angaben zur Element- Softwareversion. Falls mehrere Anteile zum Speichern in die Datei ausgewählt wurden, enthält die PDF am Anfang Hyperlinks, über die Sie schnell zu den verschiedenen Abschnitten gelangen...

  • Seite 47: Speichern Der Aktuellen Vorstellungsdatei

    Sie [Shift] & [Update] gedrückt. Arbeiten mit Speichern unter Um eine vorhandene Element-Vorstellungsdatei an einem anderen Ort oder unter einem anderen Namen zu speichern, navigieren Sie im Browser zu: Datei > Speichern unter > und drücken [Select].

  • Seite 48: Importieren Von Vorstellungsdateien

    Custom Fixtures. Mit der Option Als Bibliotheksgeräte importieren versucht Element, die Geräte in der Datei auf Geräte in der Element-Bibliothek abzustimmen. Mit der Option Importieren als Custom Fixtures werden die Geräte so importiert, wie sie in der Datei gespeichert sind. Es wird empfohlen, die Option Importieren als Custom Fixtures zu verwenden.

  • Seite 49: Löschen Einer Datei

    Löschen einer Datei Mit Element können Sie Vorstellungsdateien mit dem Browser aus dem Vorstellungs-Archiv und dem Fileserver löschen. Löschen einer Vorstellungsdatei Navigieren Sie im Browser zu: Datei > Öffnen und drücken [Select]. Navigieren Sie zur gewünschten Vorstellungsdatei, und drücken Sie [Delete]. Taste [Enter] zum Bestätigen oder eine beliebige andere Taste zum Abbrechen des Löschvorgangs drücken.
  • Seite 50 Element-Benutzerhandbuch...

  • Seite 51: Setup

    K a p i t e l 4 Setup In diesem Kapitel werden die Systemeinstellungen von Element beschrieben, die auf die eigenen Bedürfnisse angepasst werden können. Dieses Kapitel enthält folgende Abschnitte: • Öffnen des Setup ........40 •...

  • Seite 52: Öffnen Des Setup

    {Fader-Modus}, {Mark-Zeit}, {Startup-Makro}, und {Shutdown Makro}. {Anzahl Kreise} In diesem Feld können Sie die Zahl der Kreise von Element auf die Anzahl der Kreise Ihres Systems einstellen. Je nach Anzahl Kreise von Element können dies entweder bis zu 250 oder bis zu 500 Kreise sein.
  • Seite 53 Die Einstellung legt die Kennung (Device-ID) für den Empfang von MIDI-Show-Control-Signalen fest. Es werden nur MSC-Daten mit der korrekten Gerätekennung empfangen. Als Geräte-ID ist 0-126 wählbar. Mit der Kennung 127 (All Call) empfängt Element MSC-Daten von allen IDs. Beispiel: • {MSC Empfangskanal} [5] [0] [Enter] {ACN MIDI Rx ID(s)} Mit dieser Einstellung legen Sie MIDI-Show-Control-Daten fest, die Element über das Advanced...

  • Seite 54: Analogeingänge

    Dieser Softkey schaltet das Senden von MIDI Show Control zwischen „Ein“ und „Aus“ um. Die Voreinstellung ist „Aus“. {MSC Sendekanal} Auch „Geräte-ID“. Mit dieser Einstellung können Sie die Geräte-ID festlegen, mit der Element MIDI- Show-Control-Daten sendet. Die Geräte-ID kann zwischen 0 und 126 liegen. Beispiel: • {MSC Sendekanal} [5] [0] [Enter] {ACN MIDI Tx ID} Mit dieser Einstellung legen Sie MIDI-Show-Control-Daten fest, die Element über das Advanced...
  • Seite 55 Level - Voreinstellung für Level (wird in Element durch Doppeldruck auf [At] geöffnet). Der Wert kann zwischen 0 und 100 liegen. Voreingestellt ist 100. Plus % - Voreinstellung für Level (wird in Element durch Druck auf [Shift] & [+] geöffnet), das den gewählten Kreis um den eingestellten Prozentsatz erhöht. Der Wert kann zwischen 0 und 100 liegen.

  • Seite 56: Kommandozeile Auf Psd

    Dieser Abschnitt legt Einstellungen für den Auto-Repeat der Bedientastatur und den Haupt- Blackout/Hauptsteller fest. { A n z e i g e n } Über diesen Softkey können Sie auf die Display-Einstellungen von Element zugreifen. Kontrast Displays Dieser Softkey schaltet die Einstellung zwischen „Ein“ und „Aus“ um. Der Softkey schaltet den Kontrast bei der Anzeige der Sequenzliste und von getrackten Kreiswerten um.

  • Seite 57: Trackball-Beschleunigung

    { T r a c k b a l l S e t u p } Hier können Einstellungen am Trackball vorgenommen werden. {Trackball-Tickfrequenz} Dieser Fader stellt die Tickfrequenz des Trackballs ein. Der Vorgabewert ist 200 Ticks. {Trackball-Beschleunigung} Dieser Fader stellt den Beschleunigungsfaktor des Trackballs ein. Der Vorgabewert ist 800 zip. {Pan/Tilt tauschen} Dieser Softkey tauscht die Richtung für Pan und Tilt.
  • Seite 58 Element-Benutzerhandbuch...

  • Seite 59: Patch

    K a p i t e l 5 Patch Der Patch dient zum Verknüpfen eines Kreises mit einer Adresse. Sobald ein Kreis auf eine Adresse gepatcht und die Ausgabe an ein Gerät (beispielsweise einen Dimmer, ein Moving Light oder ein Zusatzgerät) angeschlossen worden ist, steuert dieser Kreis dieses Gerät. Dieses Kapitel enthält folgende Abschnitte: •...

  • Seite 60: Über Patch

    Über Patch Für Element sind Geräte und Kreise identisch, das heißt, dass jedem Gerät eine einzige Steuerkreisnummer zugeordnet ist. Einzelne Parameter dieses Geräts, wie Intensität, Pan, Tilt, Zoom oder Iris werden ebenfalls derselben Kreisnummer zugeordnet, jedoch als zusätzliche Zeilen in der Kreisinformation.

  • Seite 61: Patchen Herkömmlicher Geräte

    Patchen herkömmlicher Geräte Zum Patchen von Geräten gibt es zwei Patch-Modi: Patchen nach Adresse und Patchen nach Kreis Standardmäßig patcht Element nach dem Adressmodus. Mit [Format] in der Patch-Anzeige schalten Sie zwischen dem Modus Patchen nach Adresse und Patchen nach Kreis um.

  • Seite 62: Patchen Nach Kreis

    • [At] [2] [/] [Next] [Enter] - findet den nächsten verfügbaren Adressbereich in Universum 2. • [At] [7] [7] [7] [Next] [Enter] - findet den nächsten verfügbaren Adressbereich hinter 777. • [At] [/] [9] [Enter] - patcht Adresse 9 in dem zuletzt verwendeten Universum. Element-Benutzerhandbuch...

  • Seite 63: Edmx Im Vergleich Zu Port/Offset

    Zusatzgeräten, die auf einen Kreis gepatcht sind (wie beispielsweise ein Gerät mit Farb-Scroller, ein Gerät mit einem Goborad und so weiter). Element fügt standardmäßig einen Part hinzu, wenn Sie versuchen, auf einen Kreis zu patchen, der bereits mit einer Adresse verknüpft wurde.

  • Seite 64: Ersetzen

    Schwierigkeiten bei der Steuerung der Geräte entstehen. E r s e t z e n Beim Patchen einer Adresse auf einen Kreis, der bereits gepatcht ist, erzeugt Element standardmäßig einen neuen Part für die neue Adresse. Wenn Sie die aktuelle Adresse mit der neuen Adresse ersetzen möchten, verwenden Sie {Replace}:...

  • Seite 65: Patchen Von Scrollern

    {Favoriten} bietet Ihnen die Möglichkeit, nur die Bibliothek von Geräten oder Geräte, die bereits in der Vorstellung gepatcht wurden, Ihre Favoriten und die Standardgeräte von Element anzuzeigen. {Hersteller} zeigt alle Geräte sortiert nach Hersteller an, die in der Bibliothek enthalten sind.

  • Seite 66: Patchen Von Moving Lights, Leds Und Zubehör

    {Favoriten} bietet Ihnen die Möglichkeit, nur die Bibliothek von Geräten oder Geräte, die bereits in der Vorstellung gepatcht wurden, Ihre Favoriten und die Standardgeräte von Element anzuzeigen. {Hersteller} zeigt alle Geräte sortiert nach Hersteller an, die in der Bibliothek enthalten sind.

  • Seite 67: Arbeiten Mit {Offset} Im Patch

    A r b e i t e n m i t { O f f s e t } i m P a t c h Mit der Funktion {Offset} im Patch können Sie einen numerischen Offset (Abstand) zwischen der Startadresse der Kreise in Patch oder zum Verschieben Ihrer Kreisauswahl eingeben.

  • Seite 68: Anzeige Von Seiten Im Patch

    { P a t c h } A n z e i g e u n d E i n s t e l l u n g e n In der Patch-Anzeige wird standardmäßig diese Seite von Element angezeigt. Sie bietet Zugang zu Dateneingabefeldern, mit denen Sie Geräte in Ihrer Lichtanlage definieren können.
  • Seite 69 • {Device Discovery} - Wenn diese Funktion angewählt ist, bezieht Element RDM- Geräteinformationen (sofern verfügbar). Die Voreinstellung ist „Aus“. Bevor die RDM- Erkennung angewählt werden kann, muss zunächst RDM im Konfigurationsprogramm angewählt werden. Siehe „RDM aktivieren“ auf Seite 223. Wenn die Funktion angewählt ist, stellt die Konsole automatisch erkannte RDM-Geräte zum Patchen bereit.

  • Seite 70: Attribute

    In der Kreisansicht: • [1] {Kennlinie} [4] [Enter] - wendet Kennlinie 4 auf den Intensitätsparameter von Kreis 1 an. • [2] [Part] [3] {Kennlinie} [3] [Enter] - wendet Kennlinie 3 auf die Intensität an, die Kreis 2, Part 3 zugewiesen ist. Element-Benutzerhandbuch...
  • Seite 71 In der Adressenansicht: • [3] {Kennlinie} [3] [Enter] - weist Kennlinie 3 der Adresse 3 zu. • [3] [/] [2] {Kennlinie} [4] [Enter] - weist Kennlinie 4 dem Universum 3, Adresse 2 zu. • {Lüfterkurve} - Weist dem Scroller-Lüfterparameter eine Kennlinie zu, die eine Steuerung der Lüfterleistung durch die Intensität des Kreises ermöglicht •...

  • Seite 72: Datenbank

    D a t e n b a n k H i n w e i s : Datenbank wird mit der Abfragefunktion genutzt, die bei Element nicht zur Verfügung steht. Da Vorstellungsdateien jedoch mit den Eos Family-Pulten kompatibel sind, steht die Datenbank bei Element zur Verfügung Die Seite {Datenbank} enthält zusätzliche Felder zur Eingabe von Informationen.

  • Seite 73: Arbeiten Mit Dem Scroller-Editor

    Arbeiten mit dem Scroller-Editor Mit dem Scroller- und Farbrad-Picker können Sie eine bestimmte Farbrolle, ein Farbrad, ein Goborad oder ein Effektrad von Standardherstellern auswählen und mit Geräten verknüpfen. Mit dem Editor können Sie auch angepasste Farbrollen bzw. -räder passend zu in Ihrem Scheinwerfer installierten eigenen Geräten erzeugen.

  • Seite 74: Arbeiten Mit Dem Editor

    Farben/Gobos, wie sie im gewählten Gerät installiert sind (Frame für Frame). Wenn die Farbe oder das Muster verfügbar ist, wird es neben dem Frame-Namen angezeigt. In der vorigen Abbildung ist {ETC Scroll} die Farbrollen-Vorwahl für den gewählten ETC Source Four Revolution. Links wird die Liste der Farben gemäß Installation in der Farbrolle mit einem Farbchip zum leichteren Auffinden angezeigt.
  • Seite 75 E r z e u g e n v o n n e u e n F a r b r o l l e n / R ä d e r n Wenn Sie eine neue Farbrolle oder ein neues Farbrad erzeugen, wird {New Wheel x} in der Farbrad-Liste als gewählte Taste angezeigt.
  • Seite 76 Angebot dieses Herstellers. Wenn ein bestimmter Katalog ausgewählt wird, werden die Medien in den letzten drei Spalten des Editors angezeigt. Wenn Sie eine Medienauswahl getroffen haben, kehrt die Anzeige zur neuen Frame-Liste zurück, wo Sie weitere Frames der Farbrolle bzw. des Farbrads bearbeiten können. Element-Benutzerhandbuch...

  • Seite 77: Kalibrieren Eines Farb-Scrollers

    Kalibrieren eines Farb-Scrollers Sie können den Mittelpunkt eines Farb-Scrollers mit der Kalibrierfunktion kalibrieren. Damit wird sichergestellt, dass die Farb-Scroller-Frames genau über der Öffnung des Scheinwerfers zentriert werden, wenn ein Farbscroller Frame für Frame weitergeschaltet wird. Sie können dies über die Anzeige der ML-Steuerung machen.

  • Seite 78: Dimmerdopplung

    Dimmerdopplung Sie können Kreise in Element passend für eine Dimmerdopplung bei Sensor+-Dimmerschränken patchen. Dazu nutzen Sie die im Patch verfügbaren Softkeys ({Kein DimmDbl}, {A} und {B}). Beispiel: Angenommen, Sie patchen 96 Kreise von Dimmern auf die Adressen 1-96. • [1] [Thru] [9] [6] [At] [1] [Enter] Jetzt möchten Sie eine Dimmerdopplung von 1-12 Ihres Sensor+-Schranks auf die Kreise...

  • Seite 79: Aufheben Des Patches Eines Kreises

    Aufheben des Patches eines Kreises Zum Aufheben des Patches eines Kreises drücken Sie: • [n] [At] [0] [Enter] Kreise mit aufgehobenem Patch können weiterhin bearbeitet und gespeichert werden, sie geben aber keine Informationen mehr aus (da sie keinen Patch haben). Löschen von Kreisen Kreise können in Patch gelöscht werden.

  • Seite 80: Bibliothek Aktualisieren

    Bibliothek aktualisieren Wenn eine neue Bibliothek in Element installiert wird (beispielsweise im Rahmen eines Software- Updates), werden bei Änderungen der Bibliotheksdaten nicht automatisch auch Ihre Vorstellungsdateien aktualisiert. Damit soll verhindert werden, dass Bibliotheksänderungen funktionierende Vorstellungsdateien beeinträchtigen können. Mit dem Softkey {Geräte} im Patch wird die in der aktuellen Vorstellungsdatei verwendete Geräteliste geöffnet.

  • Seite 81: Fixture-Editor

    Fixture-Editor Element gibt Ihnen die Möglichkeit, Ihren eigenen Gerätetyp in Patch zu erzeugen und mit Ihrer Vorstellungsdatei zu speichern. Sie können dem Gerät einen Namen und alle erforderlichen Parameter zuweisen, die Adresse und den Betriebsbereich dieser Parameter festlegen und Lampenkontrolloptionen einstellen.
  • Seite 82 Softkeys, um nur Parameter anzuzeigen, die in die Kategorien {Intensity}, {Focus}, {Color}, {Image}, {Form}, {Shutter} oder {Control} fallen. Mit {All} kehren Sie zur kompletten Parameterliste zurück. b: Beschleunigen Sie die Suche nach einem bestimmten Parameter mit den Parameterkategorietasten links im ZIB. Element-Benutzerhandbuch...
  • Seite 83 Schritt 2: Die gewünschte Adresse über die Tastatur eingeben. V O R S I C H T : Darauf achten, dass bei der DMX-Parameterreihenfolge des neuen Geräts keine Adresse doppelt vergeben wird. Element verhindert die Adressverdoppelung nicht. Definieren der LDMX-Adresse eines 16-bit-Kanals: LDMX oder „Low-DMX“...
  • Seite 84 65535 liegen. Schritt 6: Auf {Label} drücken, um einem Bereich einen Text hinzuzufügen. Diese Texte erscheinen im Encoder-LCD, wenn der entsprechende Parameter für das neue Gerät angezeigt wird. Schritt 7: Auf {Fertig} drücken, wenn die Bearbeitung der Bereiche abgeschlossen ist. Element-Benutzerhandbuch...
  • Seite 85 L a m p e n k o n t r o l l e Sie können die erforderlichen Lampenkontrollen hinzufügen. So fügen Sie Lampenkontrollen hinzu: Schritt 1: Mit den [Page]-Tasten das neue Gerät aus der Geräteliste auswählen. Schritt 2: Auf {Edit} klicken. Das Gerät wird in einer neuen Anzeige im ZIB geöffnet. Schritt 3: Geben Sie die Gesamtzahl der Lampenkontrollen ein, die Ihr Gerät hat.

  • Seite 86: Kopieren Eines Geräts

    I m p o r t i e r e n e i n e s C u s t o m F i x t u r e s Sie können Custom Fixtures von einer ASCII-Vorstellungsdatei importieren, siehe Importieren von Vorstellungsdateien, Seite Element-Benutzerhandbuch...

  • Seite 87: Snap-Parameter

    S n a p - P a r a m e t e r Bestimmte Parameter sollen keiner Stimmungszeitsteuerung unterliegen. Diese Parameter können auf Snap eingestellt werden. Standardmäßig setzt Element die in der folgenden Tabelle angegebenen Parameter hart: Beam FX Index/Speed...
  • Seite 88 Element-Benutzerhandbuch...

  • Seite 89: Grundlagen Der Manuellen Steuerung

    Grundlagen der manuellen Steuerung In Element steht eine Vielzahl von Vorgehensweisen zur Verfügung, mit denen Sie Kreise anwählen oder mit einem Befehl steuern können. Dieses Kapitel beschreibt die vielen Verfahren zum Anwählen von Kreisen und Ändern von Vorstellungsdaten in Element.

  • Seite 90: Verwenden Der Kreissteller

    Verwenden der Kreissteller Ein Verfahren für das Regeln von Kreiswerten in Element ist das Verwenden von Kreisstellern. Mit dem Faderbank-Wahlschalter kann zwischen den Kreisen 1 bis 40, 41 bis 80 oder 81 bis 120 gewählt werden. In der Werkseinstellung von Element befindet sich der Schalter in der Position für die Kreise 1 bis 40.

  • Seite 91: Anwählen Von Kreisen

    Anwählen von Kreisen Angewählte Kreise können mithilfe von Tastaturbefehlen, des Digitalstellers und/oder ML- Steuerungen manuell gesteuert werden. Element bietet verschiedene interaktive Verfahren zum Anwählen von Kreisen, unter anderem über die Bedientastatur und Gruppen. Siehe „Anwählen von Gruppen“ auf Seite 123.

  • Seite 92: Offset

    Eingabe in einer Kommandozeile abgeschlossen wurde. H i n w e i s : Durch Auswahl von Last lässt sich die letzte Kreisanwahl schnell wiederherstellen. Durch jede manuelle Kontrolle beim Aufzeichnen oder Aktualisieren in der Kommandozeile wird die letzte Kreisanwahl erneut ausgewählt. Element-Benutzerhandbuch...

  • Seite 93: Einstellen Der Intensität

    Einstellen der Intensität Die Kreisintensität kann mithilfe der Kreissteller eingestellt werden, indem die Kreise gewählt und die Werte über das Einstellrad oder die Tastatur eingegeben oder über eine Intensity Palette (falls programmiert, Siehe „Arbeiten mit Intensity Paletten“ auf Seite 126.) eingestellt werden. Durch Drücken von [At] nach der Kreisanwahl kann ein diskreter Intensitätswert eingegeben werden.

  • Seite 94: Digitalsteller

    Der Softkey {Select Last} ermöglicht Ihnen die Rückkehr zur jeweils letzten Kreisanwahl. Dies umfasst auch die Anwahl von mehreren Kreisen, Gruppen usw. Weitere Select-Softkeys auf Element haben folgende Funktion: • {Select Active} - wählt alle aktiven Kreise an. • {Select Manual} - wählt alle Kreise mit manuell geänderten Daten an.

  • Seite 95: Arbeiten Mit +% Und

    Mit +% und -% können Parameterwerte stufenweise geändert werden. Um auf diese Funktion auf Element zuzugreifen, drücken Sie [Shift] & [+] oder [Shift] & [-]. Als Vorgabeeinstellung ist +% und -% ein Wert von 10 zugewiesen. Dieser Wert kann im Setup, Seite 39 geändert werden.

  • Seite 96: Rem Dim

    Intensität auf den angegebenen Wert. Die Intensität kann damit jedoch nicht erhöht werden. Wenn der „Rem Dim“-Wert beispielsweise im Setup auf 50 % eingestellt ist, wird mit [Rem Dim] jeder Wert über 50 % auf 50 % verringert, die Intensität von Kreisen mit einem Wert unter 50 % wird jedoch nicht erhöht. Element-Benutzerhandbuch...

  • Seite 97: Sneak

    Sneak Die Funktion [Sneak] verschiebt Kreise zu Werten oder versetzt sie entsprechend der Zeitvorgabe auf den Hintergrundwert zurück. Dabei kann es sich um einen neuen manuellen Wert oder auf die vorigen Werte nach einer manuellen Änderung handeln. Das Zurücksetzen von Kreisen auf ihren vorigen Zustand entspricht der Aufhebefunktion von Expression, nur dass Sneak in der Lage ist, entsprechend der Zeitvorgabe aufzuheben.

  • Seite 98: Kreis-Check

    Nicht-Intensitätsparameter gepatchter Adressen überspringt. • [Dimmer/Adresse] [1] [at] [Full] {Check} [Enter] - bringt Adresse 1 auf volle Intensität. Mit [Next] oder [Last] die Adressliste durchgehen, um den Adressen-Check abzuschließen. Mit jeder anderen Taste außer [Next] oder [Last] wird der Adressen-Check-Modus beendet. Element-Benutzerhandbuch...

  • Seite 99: Flash

    [Full] gedrückt wird, werden angewählte Kreise auf Voll gehalten. Während [Shift] & [Out] gedrückt wird, werden angewählte Kreise auf Null gehalten. Moving Light-Steuerung Weitere Informationen zur Anzeige ML Control siehe Moving Light-Steuerung, Seite 138. Weitere Informationen zur Programmierung von Moving Lights siehe die Anleitungen zu Element, http:// www.etcconnect.com/product.tutorial.aspx?ID=22010. Grundlagen der manuellen Steuerung...
  • Seite 100 Element-Benutzerhandbuch...

  • Seite 101: Speichern Und Verwenden Von Submastern

    Speichern und Verwenden von Submastern Submaster sind Lichtstimmungen bestehend aus Intensitäts- und Parameterwerten, die über einen Steller aktiviert werden können. In diesem Kapitel wird das Speichern und Verwenden von Submastern auf der Element-Konsole beschrieben. Dieses Kapitel enthält folgende Abschnitte: • Über Submaster .

  • Seite 102: Über Submaster

    Zusammenfassung. Wenn wie in dem o. g. Beispiel die Kanäle 6-10 unter Submaster 3 gespeichert sind und zusätzlich Kanal 5 unter Submaster 3 gespeichert werden soll, der dann zum aktuellen Inhalt hinzugefügt wird, sind schließlich die Kanäle 5-10 gespeichert. Element-Benutzerhandbuch...

  • Seite 103: Submaster-Anzeigen

    P r o p o r t i o n a l e u n d I n t e n s i t ä t s - M a s t e r Ein Submaster kann als proportionaler Fader oder Intensitäts-Master eingerichtet sein. Diese Einstellung erfolgt über den Softkey {Fader}. Die Voreinstellung für Submaster bei der Element ist der proportionale Modus.

  • Seite 104: Htp Und Ltp

    LTP-Prinzip (Latest-Takes-Precedence - Letzter Wert hat Vorrang) eingestellt werden. Diese Einstellung gilt nur für Intensitäten. Nicht-Intensitätsparameter (NPs) sind immer LTP. Die Voreinstellung für Submaster bei der Element ist HTP. Weitere Informationen über HTP und LTP siehe HTP und LTP, Seite 210.

  • Seite 105: Geschützt

    G e s c h ü t z t Submaster können geschützt werden. Der Inhalt eines geschützten Submasters ist automatisch exklusiv und kann nur von diesem Submaster und Parken, einschließlich der manuellen Kontrolle, gesteuert werden. Mit dem Softkey {Priorität} setzen Sie einen Submaster auf Geschützt.

  • Seite 106: Aktualisieren Eines Submasters

    L ö s c h e n e i n e s S u b m a s t e r s Sie können Submaster mit der Taste [Delete] löschen. Wenn ein Submaster gelöscht wird, bleibt der Steller als Submaster konfiguriert, ist aber leer. • [Delete] [Sub] [5] [Enter] [Enter] - löscht den Inhalt von Submaster 5. Element-Benutzerhandbuch...

  • Seite 107: Blättern Durch Submaster

    Modus befindet, zeigt Element 60 insgesamt 60 Submaster an und Element 40 jeweils 40 Submaster. Element ist auf die ersten 40 oder 60 Submaster voreingestellt. Zum Blättern durch die verfügbaren Submaster den Softkey {Sub Seiten} in der Live-Anzeige gedrückt halten. Die ersten Flash-Tasten leuchten grün, die Flash-Taste, die den aktuell ausgewählten Seiten entspricht, blinkt.

  • Seite 108: Arbeiten Mit Zeitsteuerung Für Die Flash-Taste Von Submastern

    K o n t r o l l e d e r S u b m a s t e r v o n d e r K o m m a n d o z e i l e a u s Sie können die Kontrolle der Submaster auch über die Kommandozeile übernehmen. • [Sub] [5] [At] [Full] [Enter] - bringt Submaster 5 auf Voll (Eingabe über die Kommandozeile). Element-Benutzerhandbuch...

  • Seite 109: Submaster-Liste

    Submaster-Liste Um die Submaster-Liste zu öffnen, [Sub] [Sub] drücken oder im Browser zur Listenauswahl Submaster navigieren> und >[Select] drücken. In dieser Ansicht wird eine Liste aller Submaster mit Namen und allen speicherbaren Eigenschaften angezeigt. Innerhalb der Liste können Sie mit [Next] und [Last] oder durch Anwahl des gewünschten Submasters über die Kommandozeile navigieren.
  • Seite 110 Element-Benutzerhandbuch...

  • Seite 111: Arbeiten Mit Der Sequenzliste

    K a p i t e l 8 Arbeiten mit der Sequenzliste Stimmungen sind gespeicherte Geräte mit Intensitätswerten und Nicht-Intensitätsparametern. Stimmungen unterscheiden sich darin von Submastern, dass sie in einer Sequenzliste aneinandergereiht werden und die Änderung weniger oder zahlreicher Intensitäts- und Nicht- Intensitätswerte in gespeicherten Zeiten auf der Basis einer Betätigung der Taste [Go] ermöglichen.

  • Seite 112: Grundlagen Über Stimmungen

    Vorstellung begonnen und dann mit den nachfolgenden Szenen fortgefahren. Gespeichert wird, wenn sich Einstellungen im Ablauf ändern sollen. Im Setup haben Sie festgelegt, ob die Element im „Cue Only“- oder im „Tracking“-Modus arbeitet. Siehe „Tracking und Cue Only“ auf Seite 210.In der Voreinstellung ist „Tracking“...

  • Seite 113: Speichern Von Stimmungen In Live

    • [-] [9] [Record] <Cue> [5] [Enter] - speichert Stimmung 5 ohne Kreis 9. Da Element eine Tracking-Konsole ist, werden alle Kreise, die nicht in das selektive Speichern aufgenommen werden, jedoch Werte in der vorherigen Stimmung haben, in der gespeicherten Stimmung fortgeführt.

  • Seite 114: Arbeiten Mit [Cue Only/Track]

    I m „ T r a c k i n g “ - M o d u s Element ist auf den „Tracking“-Modus voreingestellt. Wenn Sie eine neue Stimmung anlegen, werden alle unveränderten Kreisparameterwerte aus der vorherigen Stimmung in die neue Stimmung getrackt, d.
  • Seite 115 Bei Einstellung des Systems auf „Tracking“ • [Record] <Cue> [5] [Cue Only] [Enter] - speichert Stimmung 5. Neue Werte oder Änderungen werden nicht in die anschließende Stimmung übernommen („getrackt“). • [-] {Color} [Record] <Cue> [5] [QOnly/Track] [Enter] - wie oben werden die gespeicherten Daten nicht getrackt, und alle Color-Werte bleiben von der Speicherung ausgenommen.

  • Seite 116: Move Fade

    Damit eine Stimmung erzwungenermaßen bei derzeit überblendeten Werten angewendet wird, beispielsweise bei einem Blackout am Ende einer Szene, muss bei dieser Stimmung ein Block gesetzt werden. In Element setzt der Block auch die 0 Werte im Blackout durch und erzwingt ein Überblenden aller sich ändernden Kreise zu schwarz.

  • Seite 117: Zeitsteuerung

    E i n g e b e n v o n Z e i t e n a u f S t i m m u n g s e b e n e Falls Sie keine Zeiten angeben, weist Element jeder gespeicherten Stimmung Standard- Überblendzeiten zu.

  • Seite 118: Überblendung, Seite

    • [Record] <Cue> [2] [Time] [7] [Delay] [Enter] [Enter] - speichert Stimmung 2 mit einer Überblendzeit von 7 Sekunden und löscht die Verzögerungszeit. • [Record] <Cue> [2] [Delay] [/] [5] [Enter] - speichert Stimmung 2 mit einer Wartezeit von 5 Sekunden für die Ausblendung. Element-Benutzerhandbuch...

  • Seite 119: Zuweisen Von Stimmungs-Attributen

    Z u w e i s e n v o n S t i m m u n g s - A t t r i b u t e n Sie können Stimmungen beim Speichern spezifische Attribute zuweisen, mit denen festgelegt wird, wie sich Stimmungen bei der Ausführung verhalten.
  • Seite 120 3 Schleifen) und stoppt dann in Stimmung 2. Der Schleifenwert legt die Häufigkeit der Ausführung der Schleifenanweisung fest. Da die Sequenz vor dem Loop-Befehl bereits einmal gelaufen ist, beträgt die Gesamtzahl der Durchläufe die angegebene Anzahl der Schleifen +1. Element-Benutzerhandbuch...

  • Seite 121: Löschen Von Stimmungs-Attributen

    Rate Der Softkey {Rate} dient zum Einfügen einer Änderung aller Zeiten in einer Stimmung. Die Voreinstellung ist 100 %, also Originalzeit. Um eine Stimmung zu verlangsamen, Rate auf einen Wert unter 100 % setzen. Um eine Stimmung zu beschleunigen, Rate auf einen Wert über 100 % setzen.

  • Seite 122: Kennungen

    • [1][0] {Intensity} [Block] [Enter] - wendet einen Block auf die Intensität von Kreis 10 an. • [Cue] [n] {Intensity} (von ML-Steuerungen) [Block] [Enter] - blockt alle Intensitäten in der Stimmung, aber nicht die NPs. I wird im Block-Feld angezeigt. Element-Benutzerhandbuch...

  • Seite 123: Vorheizen

    Element unterstützt auch eine „Auto-Block“-Funktion. Auto-Block kann Ihre Daten vor unbeabsichtigten Änderungen schützen. Beispiel: Sie setzen in Stimmung 5 den Kreis 1 auf 50 %. Diese Anweisung wird als Änderungsbefehl gespeichert. Später gehen Sie auf eine frühere Stimmung zurück und setzen Kreis 1 auf 50 %, und dieser Wert wird in Stimmung 5 getrackt.

  • Seite 124: Ändern Von Stimmungen In Live

    Sie können eine Stimmung ändern, indem Sie diese komplett neu speichern. Nach dem Ändern von Kreisen/Parametern: • [Record] [Enter] [Enter] - ersetzt sämtliche Daten in der aktiven Stimmung durch die aktuellen Ausgabewerte. • [Record] [Cue] [x] [Enter] [Enter] - ersetzt sämtliche Daten in der Stimmung „x“ durch die aktuellen Bühneneinstellungen. Element-Benutzerhandbuch...

  • Seite 125: [Update]

    Stimmung einfach aktualisiert werden. Wenn Sie eine Referenz in einer Stimmung korrigiert haben, werden die Daten rot mit einem roten hochgestellten „R“ neben der Intensität des Kreises angezeigt. Element hat die Vorgabeeinstellung, alle in einer Stimmung enthaltenen referenzierten Daten zu aktualisieren. Beispiel: Stimmung 5 wird in Live wiederaufgerufen.
  • Seite 126 Ziel aktualisiert, falls die aktualisierten Werte referenzierte Werte waren. • [-] [5] [Record] <Cue> [7] [Cue Only] [Enter] [Enter] - speichert die angegebene Stimmung neu, ausgenommen die Beiträge von Kreis 5. Die gespeicherten Daten werden im weiteren Verlauf der Liste nicht getrackt. Element-Benutzerhandbuch...
  • Seite 127 Bei Einstellung des Systems auf „Cue Only“ • [Record] <Cue> [5] [Track] [Enter] [Enter] - speichert Stimmung 5 neu. Die Änderungen werden bis zum nächsten Änderungsbefehl oder Block in der Liste getrackt. • [-] [5] {Color} [Record] <Cue> [7] [Track] [Enter] [Enter] - speichert die angegebene Stimmung neu, ausgenommen die Color-Werte von Kreis 5.

  • Seite 128: Speichern Und Bearbeiten Von Stimmungen Aus Blind

    Wert eingegeben werden. Auch {Trace} kann genutzt werden, um Änderungen auf den ursprünglichen Änderungsbefehl zurückzuverfolgen. Beispiel: • [1] [Thru] [5] [At] [5] <0> [Cue Only/Track] [Enter] - oder - • [1] [Thru] [5] [At] [5] <0> [Cue Only/Track] {Trace} [Enter] Element-Benutzerhandbuch...

  • Seite 129: Aus Der Trackliste

    A u s B l i n d n a c h L i v e In Blind wird der Softkey {Live} angezeigt, wenn Sie die Taste [Recall From] oder [Copy To] drücken. Dies ermöglicht Ihnen das Kopieren nach oder Abrufen von Informationen in Live. Die folgenden Beispiele funktionieren nur mit dem Softkey {Live}, nicht mit der Bedientaste [Live].
  • Seite 130 Alle Werte in der Stimmung nach Stimmung 2, die von Werten in Stimmung 2 getrackt gewesen sind, werden jetzt zu Änderungsbefehlen umgewandelt. Es können auch Bereiche von Stimmungen verschoben werden. Wenn eine Stimmung überschrieben werden soll, ist eine Bestätigung erforderlich. Element-Benutzerhandbuch...

  • Seite 131: Löschen Von Stimmungen

    Löschen von Stimmungen Stimmungen oder Stimmungsbereiche können gelöscht werden. Beim Löschen von Stimmungen bestimmt die „Tracking/Cue Only“-Einstellung der Konsole, wie die nachfolgenden Stimmungen behandelt werden. Bei Bedarf kann dieses vorgegebene Verhalten mit der Taste [Cue Only/Track] geändert werden. I m „ T r a c k i n g “ - M o d u s Wenn die Konsole im „Tracking“-Modus ist, werden durch das Löschen einer Stimmung auch sämtliche in dieser Stimmung enthaltene Änderungsbefehle gelöscht.
  • Seite 132 Element-Benutzerhandbuch...

  • Seite 133: Arbeiten Mit Gruppen Und Intensity Paletten

    K a p i t e l 9 Arbeiten mit Gruppen und Intensity Paletten Gruppen sind gespeicherte Kreisanwahlobjekte zum schnellen Abrufen spezifischer Kreise. Intensity Paletten sind referenzierte Daten, die Kreise enthalten, aber keine Intensitätsein- stellungen für diese Kreise. Es können maximal 1.000 Gruppen und 1.000 Intensity Paletten gespeichert werden.

  • Seite 134: Speichern Von Gruppen In Live

    [1] [0] [Thru] [2] [Record] [Group] [1] [Enter] Damit werden die Kreise 10 bis 2 in Gruppe 1 gespeichert, und wenn Sie die Gruppe danach aufrufen, können Sie sie mit der Taste [Next] von 10 über 9, 8 und so weiter durchblättern. Element-Benutzerhandbuch...

  • Seite 135: Offset

    O f f s e t Als Hilfe bei der Kreisanwahl können Sie den Softkey {Offset} vor dem Speichern von Gruppen verwenden. Die Offset-Optionen sind: {Odd} (nur ungerade Zahlen), {Even} (nur gerade Zahlen), {Reverse} (Reihenfolge umkehren) und {Random} (zufällige Anwahl) und {Neuordnen}. Beispiel: •...

  • Seite 136: Gruppenliste

    • {Random} [Enter] - bringt die Kreise der Gruppe in eine zufällige Reihenfolge. • {Reverse} [Enter] - kehrt die Reihenfolge der Kreise in der Gruppe um. • {Neuordnen} [Enter] - ordnet die Kreise neu in numerischer Reihenfolge in der angewählten Gruppe. Element-Benutzerhandbuch...

  • Seite 137: Speichern Von Intensity Paletten In Live

    Speichern von Intensity Paletten in Live Paletten sind referenzierte Daten. Das bedeutet, dass sich Änderungen des Inhalts von Paletten an jeder Stelle auswirken, an denen diese Paletten in Stimmungen oder Effekten eingebunden sind. Intensity Paletten enthalten sowohl Kreis- als auch Intensitätsinformationen. Gruppen enthalten nur Kreisanwahlinformationen.

  • Seite 138: Arbeiten Mit Intensity Paletten

    Palette ohne den modifizierten Intensitätswert wiederaufgerufen werden. Auch das Abrufen der Intensity Palette mit dem Wert „Full“ unterbricht diesen Link. Weitere Informationen zum Arbeiten mit Intensity Paletten siehe Arbeiten mit Moving Lights und Paletten, Seite 137. Element-Benutzerhandbuch...

  • Seite 139: Playback Von Stimmungen

    K a p i t e l 1 0 Playback von Stimmungen Der Playback-Bereich umfasst die Beschreibungen für das Arbeiten mit den beiden Playback- Stellern, Grandmaster, Load-Taste und einigen Softkeys. • Einleitung für Playback ......128 •...

  • Seite 140: Einleitung Für Playback

    Faderpaars haben die Funktionen [Go] und [Stop/Back]. Die Taste [Load] befindet sich direkt über dem Fader-Paar. P l a y b a c k - S t e u e r u n g Haupt- Load-Taste Playback- Faderpaar Stop/Back- Hauptsteller Taste Go-Taste Element-Benutzerhandbuch...

  • Seite 141: Gewählte Stimmung

    Gewählte Stimmung Die angewählte Stimmung wird direkt über dem ZIB angezeigt. Sie wird mit allen ihren Attributen an der Unterkante der Live-/Blind-Anzeige und in der Playback-Anzeige angezeigt. L i v e / B l i nd Bei der Arbeit in Blind ist immer die letzte Stimmung angewählt, die Sie gespeichert, bearbeitet, aktualisiert oder wiedergegeben haben.

  • Seite 142: Out-Of-Sequence-Stimmungen

    Wenn der Bediener allerdings [Go to Cue] [5] [Enter] (für eine Out-of-Sequence- Ausführung) eingibt, wird, obwohl der Wert für Kreis 1 in Stimmung 5 ein getrackter Wert ist, der Kreis 1 vom manuellen Wert 50 % in der Go-to-cue-Zeit auf 100 % überblendet. Element-Benutzerhandbuch...

  • Seite 143: Go To Cue

    G o T o C u e [Go to Cue]-Anweisungen können aus jeder Betriebsart heraus ausgeführt werden. Beispiele für [Go To Cue]: • [Go To Cue] [Enter] - gibt die aktuelle Stimmung wieder. • [Go To Cue] [5] [Enter] - gibt den gesamten Inhalt von Stimmung 5 wieder. •...

  • Seite 144: Playback-Steuerung

    [G o T o C u e ] [ O u t ] Um alle Parameter auf ihre Grundposition (sofern sie nicht von einem Submaster gesteuert werden) und die Sequenzliste zurückzusetzen, so dass deren erste Stimmung vorbereitet ist, drücken Sie: • [Go To Cue] [Out] [Enter] Element-Benutzerhandbuch...
  • Seite 145 A r b e i t e n m i t m a n u e l l e r K o n t r o l l e Es gibt drei Arten der manuellen Kontrolle beim Playback: • Stimmungen können anstatt der Zeiten als „manuell“ gespeichert werden. In diesem Fall kontrollieren die Fader die Überblendung.
  • Seite 146 Die Fader können dann genutzt werden, um die Stimmungsüberblendung für alle Parameter abzuschließen. Der linke Fader steuert das Einblenden der Intensität und aller Nicht- Intensitätsparameter, der rechte steuert alle Intensitätsausblendaktionen. Die manuelle Übernahme endet automatisch mit Abschluss der Überblendung. Element-Benutzerhandbuch...

  • Seite 147: Option Manueller Master

    Option Manueller Master Im manuellen Master-Modus können Stimmungen von den Fadern manuell ohne die Taste [Go] und unabhängig von der in der Stimmung gespeicherten Zeitsteuerung ausgelöst werden. Wenn der Fader auf manuellen Master eingestellt ist, wird eine Stimmung manuell ausgelöst, wenn der Fader von 0 % oder von Voll verschoben wird.
  • Seite 148 Element-Benutzerhandbuch...

  • Seite 149: Arbeiten Mit Moving Lights Und Paletten

    Arbeiten mit Moving Lights und Paletten In diesem Kapitel erhalten Sie einen kurzen Einblick in die Moving Light-Steuerungen von Element. Darüber hinaus wird das Arbeiten mit den Focus, Color und Beam Paletten erläutert. Paletten sind Bausteine, die zum Zusammensetzen von Stimmungen und Effekten verwendet werden können.

  • Seite 150: Moving Light-Steuerung

    11 ..Wechselt das Farbformat zwischen Hue/Saturation und absoluten Parameterdaten. • 12 ..Weist einer Maus oder einem Trackball die Pan- und Tilt-Funktion zu. Element-Benutzerhandbuch...

  • Seite 151: Arbeiten Mit Dem Colorpicker

    A r b e i t e n m i t d e m C o l o r p i c k e r Mit der Taste {Color Format} wird zwischen nativer Farbmischung (RGB, CMY, Farb-Scroller oder Farbauswahl) und Farbton und Sättigung umgeschaltet. {Gel} dient zum Öffnen eines Hersteller- Filterkatalogs.

  • Seite 152: Lampenkontrolle

    Anzeige ist gleichzeitig der Unterbildschirm „Lampenkontrolle“ von „About“). Wenn es sich bei diesem Kreis um ein konventionelles Gerät (nur mit Intensität) handelt, werden keine Parameter angezeigt. Wenn es sich dabei um einen automatisierten Scheinwerfer handelt, werden die für den betreffenden Gerätetyp zutreffenden Optionen angezeigt. Element-Benutzerhandbuch...

  • Seite 153: Automark

    Die Betätigung einer dieser Parameter- Steuertasten wirkt sich sofort auf den gewählten Kreis aus. Zum Verlassen der Lampenkontrolle auf [Browser] drücken. A u t o m a r k Die Funktion Automark ist eine System-Voreinstellung und kann auf Stimmungsebene ein- oder ausgeschaltet werden.

  • Seite 154: Über Paletten

    Stelle auswirken, an denen diese Paletten in Stimmungen oder Effekten eingebunden sind. Es gibt vier Palettentypen: Intensity, Focus, Color und Beam. Element unterstützt bis zu 1000 Paletten jeder dieser vier Arten. Paletten können unter Dezimalzahlen oder ganzen Zahlen gespeichert werden und werden automatisch in IFCB- Kategorien gefiltert.

  • Seite 155: Speichern Von Paletten In Live

    Speichern von Paletten in Live Paletten können in Live oder Blind gespeichert werden. H i n w e i s : Um Paletten speichern und benennen zu können, benötigen Sie eine Maus oder einen Touchmonitor. S p e i c h e r n v o n P a l e t t e n m i t [ R e c o r d ] Die am Häufigsten benutzte Methode zum Erzeugen von Paletten ist das Speichern in Live.
  • Seite 156 Beim selektiven Speichern müssen Sie die ein- oder auszuschließenden Kreise und die entsprechende Funktionsanweisung [+] [-] als Teil des [Record]-Befehls angeben. Andernfalls werden in der neuen Palette alle Kreise gespeichert, bei denen die eingestellten Werte nicht auf dem Home-Wert stehen. Element-Benutzerhandbuch...

  • Seite 157: Arbeiten Mit Paletten

    Arbeiten mit Paletten Intensity Paletten werden von der Bedientastatur geöffnet, die Focus, Color und Beam Paletten werden über die ML Control-Anzeige angewählt. Wenn Paletten abgerufen werden, gelten alle Daten als manuell geändert und werden rot angezeigt. Z u o r d n e n v o n P a l e t t e n Paletten werden in der Regel angewählten Kreisen zugeordnet, weshalb Sie vor der Zuordnung der Palette erst die Kreise anwählen müssen.

  • Seite 158: Abrufen Von Paletten

    [3] [Recall From] {Color Palette} {5} Ist Kreis 3 in der Color Palette 5 enthalten, wird er auf den gespeicherten absoluten Wert gesetzt. Es wird nicht die Intensity Palette zugeordnet. Er wurde auf den in der Palette gespeicherten Absolutwert gesetzt. Element-Benutzerhandbuch...

  • Seite 159: Bearbeiten Von Paletten In Live

    Bearbeiten von Paletten in Live H i n w e i s : Wenn eine Palette bereits gespeichert ist, überschreibt [Record] alle vorhande- nen Daten, sofern nicht selektives Speichern angewendet wird. Das erneute Speichern einer vorhandenen Palette muss bestätigt werden, wenn im Setup Bestätigungen aktiviert sind.

  • Seite 160: Bearbeiten Von Paletten In Blind

    Beim Bearbeiten in Blind können Werte aus den Paletten entfernt werden, indem Kreis und Parameter gewählt werden und dann [At] [Enter] gedrückt wird. [Recall From], [Copy To], {Ersetzen mit} und {Move To} können für das Erstellen und Bearbeiten von Palettendaten verwendet werden. Siehe „Weitergehende manuelle Kontrolle“ auf Seite 181. Element-Benutzerhandbuch...

  • Seite 161: Bearbeiten Von Paletten In Der Tracklistenansicht

    B e a r b e i t e n v o n P a l e t t e n i n d e r T r a c k l i s t e n a n s i c h t Die Tracklistenansicht zeigt einen Bereich von Paletten auf der Y-Achse und die Kreise/ Kreisparameter auf der X-Achse an.
  • Seite 162 Element-Benutzerhandbuch...

  • Seite 163: Erzeugen Und Verwenden Von Effekten

    K a p i t e l 1 2 Erzeugen und Ve rwenden von Effekten Effekte sind ein Verfahren, Kreise in sich wiederholende Abläufe einzubinden. In diesem Kapitel werden die verschiedenen Arten von Effekten und ihre Verwendung beschrieben. Dieses Kapitel enthält folgende Abschnitte: •...

  • Seite 164: Über Effekte

    Stimmungen verwendet werden. Ein Effekt kann in mehreren Stimmungen mit unterschiedlichen Einstellungen für Auslenkung, Geschwindigkeit usw. verwendet werden. Bei Element werden Effekte nach drei grundsätzlichen Verhaltenstypen unterschieden: Lauflicht- Effekte, absolute und relative Effekte. • Lauflicht-Effekte - sind wie Lauflichter für einen einzelnen Parameter, in der Regel Intensität.

  • Seite 165: Die Effektliste

    D i e E f f e k t l i s t e Zum Aufrufen der Effektliste zu jedem beliebigen Zeitpunkt einfach [Effekt] [Effekt] drücken. In der Liste werden alle gespeicherten Effekte aufgeführt. Die Effektliste ist eine Blind-Ansicht, und in dieser Ansicht durchgeführte Änderungen werden automatisch gespeichert, ohne dass dafür ein Speicher-Befehl erforderlich ist.

  • Seite 166: Der Effekt-Editor

    • {Dauer} - Der Effekt läuft für eine angegebene Dauer in Minuten und Sekunden. Die Zeit über die Tastatur eingeben. • {Durchläufe} - Der Effekt läuft für eine angegebene Anzahl von Durchläufen. Die gewünschte Anzahl über die Tastatur eingeben. • {Dauer} {Durchläufe} [1] [0] [Enter] Element-Benutzerhandbuch...
  • Seite 167 Parameter Hier können Sie festlegen, welche Parameter am gewählten Effekt beteiligt sein sollen. Wenn Sie hier einen Wert eingeben, brauchen Sie den erforderlichen Parameter nicht anzugeben, wenn Sie den Effekt einer Kreisgruppe zuordnen. Zum Hinzufügen/Entfernen von Parametern auf {Parameter} klicken und anschließend die gewünschten Parameter über die links angezeigten Tasten anwählen.

  • Seite 168: Schließen

    Die Standardeinstellung für Gruppierung ist {Verteilt}. Das bedeutet, dass jedes Gerät, für das der Effekt gilt, als einzelnes Element funktioniert, und den Effekt sequenziell in der Reihenfolge der Kreisanwahl und mit den Zyklus- und Trail-Zeiten durchläuft. Sie können jede gewünschte Zahl eingeben.
  • Seite 169 Trail Die Funktion Trail kann auf relative und absolute Effekte angewendet werden. Trail legt fest, wie die Kreise einander durch den Effekt folgen sollen, und wird als Prozentsatz der Zykluszeit angegeben. Trail kann alle Prozentzahlen zwischen 0 - 100 % und die Werte Gerade oder Solo annehmen. Die Voreinstellung ist „Gerade“.

  • Seite 170: Effekt-Statusanzeige

    • {Rate} [Enter] - setzt die Rate auf den vorherigen Wert zurück. Diese Änderungen sind Korrekturen auf Stimmungsebene und wirken sich nicht auf die gespeicherten Werte im Effekt aus. An der Effekt-Statusanzeige oder Live-Bearbeitung vorgenommene Änderungen müssen gespeichert/aktualisiert werden. Element-Benutzerhandbuch...

  • Seite 171: Lauflicht-Effekte

    Lauflicht-Effekte Bei Lauflicht-Effekten umfasst jeder Schritt einen Ein- und einen Aus-Zustand. Den Ein-Zustand nehmen die Kreise im Lauflicht-Effekt an, wenn der Effekt aktiv ist. Den Aus-Zustand nehmen die Kreise im Lauflicht-Effekt an, wenn der Effekt nicht aktiv ist. Lauflicht-Effekte sind eine einfache Methode zum Erzeugen von einfachen Lauflichtern.

  • Seite 172: Programmieren Eines Lauflicht-Effekts

    Mit den Pfeiltasten weiter zur Spalte „Aus Status“ navigieren oder mit den Softkeys in das gewünschte Feld springen und den Prozentsatz für den Aus-Zustand eingeben: • Jetzt nach Bedarf Effektdetails auf der rechten Seite der ZIB durch Drücken der entsprechenden Detailtaste und Eingabe der Änderungen einstellen (siehe Der Effekt- Editor, Seite 154). Element-Benutzerhandbuch...
  • Seite 173 H i n w e i s : Die Zykluszeit ist die Summe aller Zeiten des Effekts und zeigt an, wie lange ein vollständiger Durchlauf des Effekts dauert. Wenn die Zykluszeit über die Tastatur oder den Encoder geändert wird, werden alle Zeiten des Effekts proportional dazu angepasst.

  • Seite 174: Absolute Effekte

    Wert - gibt entweder den Wert des im Effekt angegebenen Parameters oder den referenzierten Wert für den/die Kreis(e) an. Softkeys für absolute Effekte In der Abbildung oben zeigen die Aktionen 1-7 in der Spalte „Wert“ referenzierte Werte an (Paletten), wobei diese Werte auch Absolutwerte sein können. Element-Benutzerhandbuch...

  • Seite 175: Programmieren Eines Absoluten Effekts

    P r o g r a m m i e r e n e i n e s a b s o l u t e n E f f e k t s Der in der Abbildung dargestellte Effekt wird wie folgt programmiert: Beispiel: Zum Öffnen der Effektliste drücken Sie: •...

  • Seite 176: Mehrfach-Intensitäts-Htp-Effekte

    Regeln von HTP ausgeführt werden. Wenn Sie jedoch beispielsweise drei separate Effekte auf drei separaten Effekte-Submastern ausführen und diese in eine Stimmung speichern möchten, führt die Stimmung nicht nur die Effekte aus, die zum Zeitpunkt der Speicherung den höchsten Wert hatten. Element-Benutzerhandbuch...

  • Seite 177: Relative Effekte

    Relative Effekte haben viele Eigenschaften und Attribute mit Lauflicht-Effekten und absoluten Effekten gemeinsam. In Element sind 16 relative Effekte für die am häufigsten genutzten Muster und Parameter vorprogrammiert. Sie können auch selbst relative Effekte erzeugen. H i n w e i s : Für relative Effekte brauchen Sie für die Festlegung der Form eine Maus.

  • Seite 178: Color-Effekte

    Diagramm sein, das auf jeden Parameter angewendet werden kann. Sie können das lineare Diagramm für einen bestehenden linearen Effekt neu zeichnen, indem Sie {Edit}>{Löschen} drücken und mit dem Finger oder der Maus die Form in die Graphik einzeichnen. Wenn Sie alle Änderungen vorgenommen haben, drücken Sie {Zuweisen}. Linearer Effekt Element-Benutzerhandbuch...

  • Seite 179: Definieren Eines Musterprofils

    D e f i n i e r e n e i n e s M u s t e r p r o f i l s Für jeden relativen Effekt (Focus, Color oder Linear) können eigene Profile definiert werden. H i n w e i s : Für die Festlegung einer Form brauchen Sie einen Maus oder einen Touchmonitor.

  • Seite 180: Anwenden Eines Bestehenden Effekts

    L ö s c h e n e i n e s E f f e k t s Zum Löschen eines Effekts drücken: • [Delete] [Effekt] [n] [Enter] [Enter]. Wenn Sie einen der voreingestellten Effekte löschen (901 bis 916), wird der Effekt auf seine voreingestellten Werte zurückgesetzt. Element-Benutzerhandbuch...

  • Seite 181: Effekte Auf Submastern

    Effekte auf Submastern Kreise, auf denen Effekte laufen, können ebenfalls auf einen Submaster geladen werden. Durch Drücken der Flash-Taste des Submasters wird der Effekt gestartet bzw. gestoppt. Wenn der Submaster-Fader die Rate und/oder Größe des Effekts steuern soll, muss er als Effekt- Submaster konfiguriert werden.

  • Seite 182: Verzögerungseffekte In Stimmungen Und Submastern

    Der Effektstatusanzeige wurde eine Verzögerungsspalte hinzugefügt. Wenn sich ein Effekt im Verzögerungsmodus befindet, zeigt die Spalte den Countdown für die Verzögerung an. Wenn ein Effekt verzögert wird, wird „*“ bei der Effektnummer in der Spalte der externen Links in der Playback-Statusanzeige angezeigt. Element-Benutzerhandbuch...

  • Seite 183: Arbeiten Mit About

    K a p i t e l 1 3 Arbeiten mit About Die Funktion [About] bietet detaillierte Informationen über die angewählten Elemente. Nach dem Öffnen erscheinen die Informationen im ZIB und bleiben geöffnet, bis sie geschlossen oder von einer anderen Aktion geschlossen werden. Dieses Kapitel enthält folgende Abschnitte: •...

  • Seite 184: Über [About]

    • {Lampenkontrolle} - zeit Lampe ein, Lampe aus und alle Parameterrücksetzbefehle zu dem Kreis an. Wenn ein Moving Light mit Fernzündung und/oder Reset-Funktion ausgestattet ist, kann man mit dieser Taste auf diese Steuerungen zugreifen. Wenn der Kreis Dimmer steuert, werden keine Parameter angezeigt. Element-Benutzerhandbuch...

  • Seite 185: [About]

    • IP-Adresse S y s t e m i n f o Durch Drücken von {Systeminfo} wird im ZIB eine Liste aller Netzwerkgeräte angezeigt, die an Element angeschlossen sind. Diese Netzwerkgeräte umfassen u. a.: • RVIs • PC- & MacClients •...
  • Seite 186 H i n w e i s : Sofern CEM+-Fehler nicht am CEM+ behoben werden, werden Sie durch den Löschvorgang nur kurzzeitig von Element gelöscht. Die Fehleranzeige von Element wird automatisch gelöscht, wenn die Fehler vom CEM+ gelöscht werden. Element-Benutzerhandbuch...

  • Seite 187: Über Kreise

    Ü b e r K r e i s e Drücken Sie [About], um den ZIB in den „About“-Modus zu schalten. Wenn ein Kreis angewählt ist, werden nachstehende Informationen angezeigt. Über die vier Tasten auf der rechten Seite des ZIB können Sie die gewünschten Informationen auswählen.

  • Seite 188: Über Adressen

    {Lampen-Kontrolle} zeigt Steuerungen für die Lampe oder andere Parameter des Geräts an (bei Moving Lights). {Adresscheck} bringt die aktuelle Adresse auf volle Intensität. {Erster / letzter nicht gepatcht} zeigt an, welche Adressen, die am nächsten an der aktuellen Adresse liegen, derzeit nicht gepatcht sind. Element-Benutzerhandbuch...
  • Seite 189 Dimmername des Sensors • Modultyp des Dimmers • Schrank/Position • Rack Dimmerwert (Anzeige als Prozentsatz) • Rack Dimmerquelle {Sensor Rückmeldung} zeigt die folgenden Informationen an, die in Element geändert werden können: • Modus • Kennlinie • Schwellenwert • Skalierung Minimum •...
  • Seite 190 Gerätefehler werden je nach Schweregrad in vier verschiedenen Farben angezeigt. Die Schwere des Fehlers wird durch den Hersteller oder das Gerät bestimmt. • Grau - unbekannt oder kein Fehler • Weiß - Hinweis • Gelb - Warnung • Rot - Fehler Element-Benutzerhandbuch...

  • Seite 191: Über Stimmungen

    Ü b e r S t i m m u n g e n Folgende Informationen werden angezeigt: • Ob die Stimmung aktiv ist und auf welchem Fader sie wiedergegeben wird • Zeiten für die Stimmung (einschließlich der Einzelzeiten) • Laufende Effekte •...
  • Seite 192 Element-Benutzerhandbuch...

  • Seite 193: Weitergehende Manuelle Kontrolle

    K a p i t e l 1 4 Weitergehende manuelle Kontrolle In diesem Kapitel werden weitergehende Funktionen für die manuelle Kontrolle beschrieben. Diese Funktionen können den Programmieraufwand erheblich reduzieren. Dieses Kapitel enthält folgende Abschnitte: • Arbeiten mit [Copy To] .

  • Seite 194: Arbeiten Mit [Copy To]

    • [Recall From] [Int Palette] [1] - übernimmt alle Werte, die in Intensity Palette 1 gespeichert sind. H i n w e i s : Wenn Sie in Live oder Blind [Recall From][Recall From] drücken, wird [Recall From][Cue] in die Kommandozeile eingegeben. Element-Benutzerhandbuch...

  • Seite 195: Arbeiten Mit {Move To

    Wenn eine {Move To}-Anweisung erfolgt, werden Daten von ihrem aktuellen Ort entnommen und zu ihrem neuen Ort verschoben. Wenn der neue Ort bereits Daten enthält, fordert das Element eine Bestätigung an (sofern nicht im Setup deaktiviert). Bereits vorhandene Daten am neuen Ort werden vollständig überschrieben, wenn eine {Move To}-Anweisung bestätigt wird.

  • Seite 196: Arbeiten Mit [Undo]

    Rückgängigmachung zurückgenommen, und die dabei entfernten Befehle werden wieder ausgeführt. H i n w e i s : Nicht alle Kommandos können rückgängig gemacht werden: Playback-Vorgänge und manuelle Attribute, die für Kreise gesetzt werden, sind von dieser Funktion ausgeschlossen. Element-Benutzerhandbuch...

  • Seite 197: Arbeiten Mit Park

    K a p i t e l 1 5 Arbeiten mit Park In diesem Kapitel wird die Verwendung der Park-Funktionen aus der Live-Anzeige und der Anzeige der geparkten Kreise heraus beschrieben. Dieses Kapitel enthält folgende Abschnitte: • Park-Anzeige ........186 •...

  • Seite 198: Arbeiten Mit Park

    Wenn eine Kreisintensität geparkt wird, erscheint der geparkte Wert in weißer Schrift. Wenn bei einem Kreis ein Nicht-Intensitätsparameter geparkt wird, wird der Parameter ebenfalls in weißer Schrift angezeigt. Wenn eine Adresse geparkt wird, erscheint sie in der unteren Hälfte der Park-Anzeige. Dort werden Adresse, geparkter Wert, betroffene Kreise und Parameter angezeigt. Element-Benutzerhandbuch...

  • Seite 199: Geparkte Werte In Live

    G e pa r k te We r te i n L i v e Kreise und Parameter können aus Live heraus geparkt und wieder entparkt werden. Das Parken in der Live-Anzeige erfolgt mit dem Softkey {Park}. Folgende Beispiele beschreiben die dazu erforderlichen Schritte: Parken eines Kreises, Parameters oder einer Gruppe aus Live: •...

  • Seite 200: Skalierte Geparkte Werte In Live

    Folgende Beispiele beschreiben das Parken von Adressen in Live: • [Dimmer/Adresse] [5] [At] [5] [0] {Park} [Enter] - parkt die Ausgabe 5 mit 50 % Intensität. • [Dimmer/Adresse] [5] {Park} [Enter] - entparkt Ausgabe 5. • [Dimmer/Adresse] {Park} [Enter] - entparkt alle geparkten Ausgaben. Element-Benutzerhandbuch...

  • Seite 201: Parken Von Werten Aus Der Park-Anzeige

    P a r k e n v o n W e r t e n a u s d e r P a r k - A n z e i g e Sie können Kreisparameter oder Adressen aus der Park-Anzeige heraus parken oder entparken. Öffnen Sie die Anzeige mit [Park].
  • Seite 202 Element-Benutzerhandbuch...

  • Seite 203: Multipart-Stimmungen

    K a p i t e l 1 6 Multipart-Stimmungen Stimmungen können in bis zu 20 Parts unterteilt werden. In diesem Kapitel werden die Verfahren zum Erzeugen und Bearbeiten von Multipart-Stimmungen beschrieben. Dieses Kapitel enthält folgende Abschnitte: • Über Multipart-Stimmungen .

  • Seite 204: Über Multipart-Stimmungen

    Alle nicht zugewiesenen Änderungsbefehle jeder Multipart-Stimmung gehören immer zu Part 1. Das bedeutet, wenn die Basis der Stimmung (also das normale Verhalten) in Part 1 festgelegt sein soll, dass Sie einfach die Liste der Kreise und Parameter zusammenstellen können, die Sie in den Parts 2 und höher unterbringen wollen. Element-Benutzerhandbuch...

  • Seite 205: Setzen Von Attributen Für Multipart-Stimmungen

    S e t z e n v o n A t t r i b u t e n f ü r M u l t i p a r t - S ti m m u n g e n Stimmungsattribute wie [Time], [Delay] und [Label] können in Part-Stimmungen zugewiesen werden.

  • Seite 206: Speichern Einer Multipart-Stimmung In Blind

    [At] [Enter] eingeben oder sie auf Null setzen. • [Delete] <Cue> [1] [Part] [1] [Enter] [Enter] • [Delete] <Cue> [6] [Part] [1] [Cue Only/Track] [Enter] [Enter] • [Delete] [Part] [1] [+] [2] [Enter] [Enter] • [Delete] [Part] [1] [Thru] [3] [Enter] [Enter] Element-Benutzerhandbuch...

  • Seite 207: Speichern Und Verwenden Von Kennlinien

    K a p i t e l 1 7 Speichern und Verwenden von Kennlinien Eine Kennlinie bezeichnet das Verhältnis zwischen dem Zeitpunkt innerhalb einer Überblendung und dem Ausgabewert einer Stimmung, eines Stimmungs-Parts oder Dimmers zu jedem Zeitpunkt der laufenden Überblendung. Mit Hilfe einer nichtlinearen Kennlinie können Sie eine Vielzahl von Effekten erzeugen, Abweichungen und Mängel Ihrer Beleuchtungsgeräte ausgleichen, den Überblendvorgang ändern und Überlastung von Geräten vermeiden.

  • Seite 208: Über Kennlinien

    Bei Anwendung auf einen Scroller-Lüfter wird die Lüfterleistung von der Intensität des Kreises gesteuert. Element enthält neun vorprogrammierte, häufig verwendete Kennlinien. Diese können bearbeitet oder auf eine neue Kennlinie gespeichert werden. Wenn eine vorprogrammierte Kennlinie gelöscht wird, kehrt sie in ihren Ausgangszustand zurück.

  • Seite 209: Erzeugen Und Bearbeiten Von Kennlinien

    Erzeugen und Bearbeiten von Kennlinien E r z e u g e n e i n e r K e n n l i n i e Nach dem Öffnen der Kennlinien-Anzeige (siehe Über Kennlinien, Seite 196) können Sie eine Kennlinie auswählen oder mit folgenden Befehlen eine neue Kennlinie erzeugen: •...
  • Seite 210 Tastatur) hinzufügen, werden diese Punkte ebenfalls angepasst. Sie können auch zwischen einer „interpolierten“ und einer „abgestuften“ Kennlinienform umschalten. Die Voreinstellung von Element ist „interpoliert“. Um auf „abgestuft“ umzuschalten, den Softkey {Abgestuft} drücken. Nach dem Drücken wird dieser Softkey als {Interpoliert} angezeigt und ermöglicht das Zurückschalten.

  • Seite 211: Anwenden Einer Kennlinie

    Anwenden einer Kennlinie A u f K r e i s e i m P a t c h Kennlinien können im Patch auf jeden Parameter angewendet werden. Nachdem eine Kennlinie hinzugefügt wurde, erscheint die Kennliniennummer in der Spalte „Kennlinie“ der Patch-Anzeige. •...
  • Seite 212 Element-Benutzerhandbuch...

  • Seite 213: Speichern Und Verwenden Von Makros

    K a p i t e l 1 8 Speichern und Verwenden von Makros Mit Makros können Sie eine Reihe von Programmieraktionen zusammenstellen und diese später durch Aufrufen des Makros ausführen. Dieses Kapitel enthält folgende Abschnitte: • Über Makros ........202 •...

  • Seite 214: Über Makros

    In Live kann ein Fehler im Inhalt eines Makros nicht behoben werden. Sie können jedoch das Makro bei Bedarf neu aufzeichnen oder das aufgezeichnete Makro im Makro-Editor bearbeiten und nicht benötigte Befehle entfernen. Siehe „Bearbeiten eines vorhandenen Makros“ auf Seite 207. Element-Kurzanleitung...
  • Seite 215 Beginnen Sie mit dem Ausführen der Tastenbetätigungen und Ereignisse für die Makro- Aufzeichnung. Wenn Sie die Serie von Ereignissen und Tastenbetätigungen abgeschlossen haben, erneut die Taste [Learn] drücken, um den Makro-Lern-Modus zu beenden. Beispiele für die Makro-Aufzeichnungsfunktion: • [Learn] [1] [Enter] [Go To Cue] [Out] [Time] [0] [Enter] [Learn] - zeichnet Makro 1 mit den Befehlen „Go To Cue“...

  • Seite 216: Makro-Editor-Ansicht

    [Enter] gedrückt wird, blättert die Makroliste zum angewählten Makro, und in der Makroinhalts-Detailansicht wird der gesamte Inhalt des angewählten Makros angezeigt. Falls die eingegebene Makronummer nicht in der Liste enthalten ist und [Enter] gedrückt wird, wird ein leeres Makro mit der angegebenen Makronummer erzeugt. Element-Kurzanleitung...

  • Seite 217: Makro-Modi

    Solange die Makro-Editor-Ansicht geöffnet ist, sind folgende Funktionen über Bedientastatur und Softkeys verfügbar: • [Label] - wenn ein Makro angewählt und [Label] gedrückt wird, erscheint die alphanumerische Tastatur im ZIB. Benennen Sie das Makro, und drücken Sie [Enter]. • [1] [Label] <Name> [Enter] - speichert einen Namen für Makro 1. •...

  • Seite 218: Erstellen Eines Neuen Makros In Der Makro-Editor-Ansicht

    [Group] [5] [At] [5] [Enter] • [Sneak] [Time] [1] [0] [Enter] • [Macro] [5] [Enter] • [Select] Solange der Makro-Bearbeitungsmodus aktiv ist, werden alle betätigten Tasten als Inhalt interpretiert, ausgenommen Makro-Editor-Softkeys, Pfeiltasten und die Tasten [Escape], [Select] und [Learn]. Element-Kurzanleitung...

  • Seite 219: Bearbeiten Eines Vorhandenen Makros

    B e a r b e i t e n e i n e s v o r h a n d e n e n M a k r o s Wenn Sie ein Makro über den Makro-Lern-Modus in Live oder auf andere Weise erzeugt haben, können Sie den Inhalt Ihres Makros durch Entfernen und Hinzufügen von Befehlen und speziellen Makro-Softkey-Funktionen (wie beispielsweise Wait, Loop und andere) bearbeiten.

  • Seite 220: Abrufen Eines Makros

    Sie werden zur Bestätigung des Löschvorgangs aufgefordert. Zum Bestätigen drücken Sie erneut [Enter] und zum Abbrechen [Clear]. Beispiel: Löschen von Makro 5 aus der Liste: • [5] [Enter] • [Delete] [Enter] [Enter] Aus einer beliebigen anderen Ansicht: • [Delete] [Macro] [5] [Enter] Element-Kurzanleitung...

  • Seite 221: Wichtige Konzepte

    Anhang A Wichtige Konzepte Wichtige Konzepte Bevor Sie Element nutzen, sollten Sie die folgenden Konzepte durchlesen und sich damit vertraut machen. Sie werden merken, dass das Verständnis dieser Bedingungen und Konzepte die Effizienz Ihrer Arbeit mit Element verbessern wird. K r e i s e Ein Kreis ist ein einzelner numerischer Name, mit dem Element einen Dimmer, eine Gruppe von Dimmern, einen Dimmer und ein Gerät oder ein vollständiges Moving Light steuert.

  • Seite 222: Tracking Und Cue Only

    Wert ausgegeben. Die Sequenzliste und die Submaster können für Intensitäts-Parameter mit HTP oder LTP arbeiten. Nicht-Intensitätsparameter (NPs) sind immer LTP. Die Voreinstellung der Sequenzlisten von Element für die Intensität ist LTP. Die Intensität des Submasters ist auf HTP voreingestellt, und die Kreissteller werden standardmäßig auf LTP eingestellt.

  • Seite 223: Syntaxstruktur

    Wert Jeder dem Kreis zugeordnete neue Wert ersetzt alle vorherigen Werte, unabhängig vom aktuell ausgegebenen Pegel. Element bestimmt den LTP-Wert für einen Kreis, der von allen HTP-Eingabewerten überschrieben wird, die höher sind als die LTP-Anweisung. Dies wird dann letztendlich durch die manuelle Kontrolle geändert.

  • Seite 224: Parameter Und Parameterkategorien

    Live und Blind sind Methoden zum Anzeigen und Bearbeiten von Daten in Ihren Vorstellungsdateien. Live zeigt Daten an, die aktuell an die Beleuchtungsanlage ausgegeben werden. Wenn Sie also den Wert eines Kreises in Live ändern, gibt Element diesen Wert aus. Blind zeigt Daten an, die aber nicht ausgegeben werden. Sie können Änderungen in Blind vornehmen, diese Änderungen sind jedoch in der aktiven Ausgabe...

  • Seite 225: Einführung In Das Element-Konfigurationsprogramm

    Übersicht Dieser Anhang behandelt das Element-Konfigurationspro- gramm (ECU) und dessen Verwendung. Das Konfigurations- programm ist eine Komponente des Element-Lichtsteuer- systems und wird sowohl zur Systemkonfiguration als auch zur Ausführung einfacher Testfunktionen für Ihre Element-Konsole eingesetzt. Die nachstehenden Anweisungen erklären die Ver- wendung des Konfigurationsprogramms, enthalten aber keine Hinweise zu etwaigen erforderlichen Änderungen, da diese von Ihren Anforderungen abhängen...

  • Seite 226: Einführung In Das Element-Konfigurationsprogramm

    Einführung in das Element-Konfigurationsprogramm Während des Bootens wird ein Countdown direkt neben dem Element-Logo angezeigt. Es stehen zwei Vorgehensweisen zur Verfügung, mit denen Sie die Konsole beim Hochstarten anweisen können, statt der Konsolen-Hauptanwendung das Konfigurationsprogramm zu starten. Sie können entweder mit einer Maus direkt auf den Countdown klicken oder auf einer angeschlossenen alphanumerischen Tastatur gleichzeitig die Tasten „e“, „o“...

  • Seite 227: Allgemeine Einstellungen

    Eingabe verwendet werden. G e r ä t e n a m e Zum Angeben des Namens, mit dem sich diese Element-Konsole im Netzwerk gegenüber anderen Geräten identifiziert. Beispiele dafür sind „Regieraum“ und „Technikplatz“. Z e i t Die Zeit, mit der die Konsole arbeitet.

  • Seite 228: Einstellungen, Seite

    Englisch, Italienisch, Russisch, Japanisch und Chinesisch. T a s t a t u r Hier können Sie die Sprache der alphanumerischen Tastatur von Element festlegen. Zur Verfügung stehen Deutsch, Englisch, Italienisch, Tschechisch und Russisch. S t a r t f e n s t e r a n z e i g e n Wenn diese Option gewählt ist, startet die Element-Konsole bei jedem Booten das...
  • Seite 229 A n o r d n u n g d e r e x t e r n e n M o n i t o r e Element unterstützt bis zu 2 Monitore: entweder 2 DVI-Monitore oder 1 VGA- und 1 DVI-Monitor.
  • Seite 230 E l e m e n t S o f t w a r e - U p d a t e Diese Option dient zum Aktualisieren der Software der Element-Konsole selbst. Diese Option hat keinen Einfluss auf die Software von anderen vernetzten Geräten wie beispielsweise einem Net3 Gateway.

  • Seite 231: Netzwerkeinstellungen

    ACN. L o k a l e D M X - A n s c h l ü s s e Hiermit wird die DMX-Ausgabe von den lokalen Anschlüssen einer Element-Konsole aktiviert. A v a b / U D P Damit wird das Subnetz für Avab/UDP-Daten von dieser Konsole festgelegt.
  • Seite 232 E n t w u r f s A C N v e r w e n d e n ( 0 . 2 ) Element und die Net3-Gateways unterstützen zwei Versionen von ACN, die Entwurfsversion und die endgültige ratifizierte Version. Die ratifizierte Version wird standardmäßig ausgegeben, sofern dies nicht gewählt ist.
  • Seite 233 Betriebsbedingungen und möglicherweise zu Kommunikationsfehlern im Netzwerk. Durch Anklicken des Kontrollkästchens wird der DHCP-Server in der Element-Konsole gestartet. Der Server legt die von ihm ausgegebenen IP-Adressen mit nachstehenden Einstellungen fest. • IP-Adressen-Pool - Zum Festlegen der ersten IP-Adresse des IP-Adressbereichs, den der DHCP-Server ausgibt.
  • Seite 234 I P - A d r e s s e Wenn DHCP abgewählt ist, können Sie hier die Element-IP-Adresse einstellen. Diese IP-Adresse ist dann statisch und bleibt gesetzt, bis sie von einem Benutzer geändert wird. Element verwendet standardmäßig die IP-Adresse 10.101.97.101.
  • Seite 235 R e m o t e P o w e r O n / O f f e r l a u b e n Von Element aus lassen sich manche Geräte aus der Ferne ein- und ausschalten. H i n w e i s : Remote Power On steht nur für RVIs zur Verfügung.

  • Seite 236: Verwaltung Und Diagnose

    Speichermedium, wie beispielsweise ein USB-Laufwerk, als Zielort für den Export ausgewählt werden kann. Falls bei Ihnen Software-Probleme mit Ihrem System auftreten, die wir nicht nachvollziehen können, kann es uns bei der Fehlersuche helfen, wenn Sie diese Logdateien an ETC Technical Services (siehe Hilfe von ETC Technical Services, Seite 4) senden.

  • Seite 237: Elo-Touchmonitore Kalibrieren, Seite

    Grundlegende Kalibrierung des ETC-Touchmonitors siehe ETC-Touchmonitore kalibrieren, Seite 217. Für die erweiterte Kalibrierung und Setup verwenden Sie die Schaltfläche {ETC Touchmonitor Setup}. Durch Drücken der Taste {ETC Touchmonitor Setup} wird das Eigenschaftenfenster für den Monitor geöffnet. Dieses Fenster enthält 7 Registerkarten: Allgemein, Setup, Werkzeuge, Anzeige, Kanten-Kompensation, Hardware und About.
  • Seite 238 Unter {Netzwerklaufwerke ...} können Sie einen alternativen Speicherort für Vorstellungsdateien auf einer anderen Konsole oder einem Computer auswählen. Nachdem Sie diesen Speicherort eingestellt haben, wird er in Element im Dialogfenster zum Speichern und Öffnen von Vorstellungsdateien als Auswahlmöglichkeit angezeigt. Das Dialogfenster {Netzwerklaufwerke ...} enthält die Schaltfläche {Hinzufügen}, über die Sie ein Netzwerklaufwerk erstellen können.
  • Seite 239 Im Fenster Firmware-Update werden alle ermittelten Geräte angezeigt, die Firmware verwenden und eventuell ein Update erfordern. Wenn für das ausgewählte Gerät ein Update zur Verfügung steht, ist die Schaltfläche {Update} gelb markiert. Wenn die Schaltfläche grau dargestellt ist, steht kein Update zur Verfügung. Einführung in das Element-Konfigurationsprogramm...
  • Seite 240 B e d i e n e l e m e n t e T e s t Der Bedienelemente-Test ermöglicht die Überprüfung der Funktionsfähigkeit aller Tasten und Fader der Element-Konsole. Die Anzeige ist selbsterklärend. Für Diagnosezwecke vor Ort sollten die Bereiche der Element-Tastatur ausreichen.

  • Seite 241: Lokale Ein/Ausgabe

    L o k a l e D M X - A n s c h l ü s s e Hier können Sie die Universen und die Anschlussgeschwindigkeit für die beiden DMX-Anschlüsse auf der Rückseite der Element-Konsole ändern. Die Universen können zwischen 1 und 64 liegen. Vorgabeeinstellung ist Universum 1 beziehungsweise Universum 2 mit beiden Anschlüssen auf maximale Geschwindigkeit (empfohlen).

  • Seite 242: Rfr

    Es stehen 1-99 IDs zur Verfügung. W i F i R F R a k t i v i e r e n Auswählen, damit WiFi RFRs wie iRFR oder aRFR Verbindung mit Element aufnehmen. Weitere Information, auch zum Setup, finden Sie im Wiki für die Dokumentation der iRFR...

  • Seite 243: Anzeigekonventionen

    Anzeigekonventionen Element basiert auf vielen bewährten ETC-Anzeigeelementen, mit denen Sie vielleicht bereits vertraut sind, sowie einigen neuen. In diesem Abschnitt werden die bei Element eingehaltenen graphischen und farbbezogenen Konventionen für die Anzeige von Betriebsbedingungen erläutert. A n z e i g e e l e m e n t e b e i L i v e / B l i n d Zusammenfassende Ansicht der Live/Blind-Anzeige: 8- Grün...
  • Seite 244 F a r b a n z e i g e n Element verwendet Farben zum Anzeigen von Anwahlzustand und Informationen über Kreis- bzw. Parameter-Werte. Kreisnummern/Kreis-Kopfzeilen Angewäh Abgewählt • 1- Graue Zahl ..Nicht gepatchte Kreisnummer.

  • Seite 245: Keine Anderen Parameterkategorie

    D im m e r k r e i se Kreisnummer Die meisten Kreise in der obigen Abbildung sind reine Gerade Linie unter Dimmerkreise (Intensität ist der einzige verfügbare Kreiskopfzeile Parameter). Reine Dimmerkreise sind mit einer geraden Linie unter Intensitätswerte (I) der Kreisnummer gekennzeichnet.
  • Seite 246 P ....Zeigt an, dass der Kreis geparkt ist. • Ph ....Zeigt an, dass der Kreis auf dem Vorheizpegel ist. Element-Benutzerhandbuch...

  • Seite 247: Anzeigeelemente In Der Playback-Anzeige

    • Q....Steht in den Nicht-Intensitätskategorien eines markierten Kreises. Hinter dem „Q“ folgt eine Zahl, die angibt, für welche Stimmung die Markierung Vorbereitungen trifft. •...

  • Seite 248: Anzeigeelemente Der Fader-Statusanzeige

    12 ....Zeigt an, dass der Submaster ein Intensitäts-Master ist. • 13 ....Effekt auf einen Submaster. Element-Benutzerhandbuch...

  • Seite 249: Bedienpult-Schnelltasten

    Anhang D Bedienpult-Schnelltasten Der Konsole wurde die Taste [Shift] hinzugefügt. Damit haben sich einige Funktionen geändert, und es wurden neue hinzugefügt. Sie sollten sich mit den folgenden Bedienpult-Schnelltasten vertraut machen. Bedienpult und Anzeigen • [Shift] + [Escape] - sperrt und entsperrt das Bedienpult •...
  • Seite 250 • [Update] + Flash-Taste eines Submasters - aktualisiert den angegebenen Submaster. • [Label] [Label] - bei Verwendung mit einem Speicherzielbefehl wird der aktuelle Name gelöscht. Hiermit können auch die Namen einer Vorstellungsdatei gelöscht werden. • [Shift] + [Delay] - fügt Follow in die Kommandozeile ein. Element-Benutzerhandbuch...

  • Seite 251: Mirror-Modus

    Anhang E Mirror-Modus Der Mirror-Modus wird dazu verwendet, die Anzeigen einer Element-Konsole zu spiegeln. Der Mirror-Modus ist in erster Linie dazu gedacht, Beleuchtungsdesignern und -assistenten dieselben Anzeigen bereitzustellen, die auch Programmierer des Systems sehen. Eine Element-Konsole kann von einem RVI, einer anderen Element-Konsole oder einem Client-PC gespiegelt werden.
  • Seite 252 Speichern Sie alle geöffneten Dateien, und schließen Sie alle Anwendungen, bevor Sie mit der Installation beginnen. So installieren Sie die Eos Family-Offline-Software unter Windows Schritt 1: Laden Sie die Software von der ETC-Website, http://www.etcconnect.com/ product.downloads.aspx?ID=20271, herunter. Schritt 2: Navigieren Sie zur Offline-Software, Eos Family Offline/Client-Software v.X.X.X...
  • Seite 253 Damit wird der InstallShield-Assistent für die Software geöffnet. Schritt 7: Klicken Sie auf „Continue“, und folgen Sie den Anweisungen des Installationsprogramms. Schritt 8: Wenn ein Neustart erforderlich ist, starten Sie den Computer neu. Sie können zu Applications>Eos Family Startbildschirm navigieren, um das Eos Konfigurationsprogramm zu starten.
  • Seite 254 Element-Benutzerhandbuch...

  • Seite 255: Fernbedienung

    Fernbedienung Fernbedienungen – Übersicht Für die Steuerung von Element stehen drei verschiedene Fernbedienungen zur Verfügung: die Telefonfernbedienung, die Funkfernbedienung und die iRFR. T e l e f o n f e r n b e d i e n u n g Mit der Telefonfernbedienung kann die Element-Konsole mithilfe eines schnurlosen Telefons gesteuert werden.

  • Seite 256: Funkfernbedienung (Rfr)

    Einstellräder, je eines auf jeder Seite, zum Blättern zu und Auswählen von gewünschten Zielen. Auf der Oberseite der Fernbedienung befinden sich ein Ein-/ Aus-Schalter, eine Hochfrequenzantenne und ein USB-Mini-B-Anschluss. Der USB-Mini-B-Anschluss kann verwendet werden, um den eingebauten NiMH-Akku über das mitgelieferte Netzgerät zu laden. Element-Benutzerhandbuch...
  • Seite 257 Konsole oder einen USB-Hub wird ein 1,80 m langes USB-Kabel mitgeliefert. Der maximal zulässige Abstand zwischen zwei Geräten beträgt 5 m. Push Wenn die Basisstation über USB an Element angeschlossen ist, verbindet sich die RFR beim Einschalten automatisch mit dieser Konsole. E t h e r n e t Zur Verwendung mit der Element-Konsole muss die Basisstation in einen Ethernet-Switch eingesteckt werden.
  • Seite 258 Durch Drücken der Taste [S4] (Default) werden die Einstellungen der Fernbedienung auf die Vorgabewerte zurückgesetzt. Dazu ist keine Bestätigung erforderlich. Ändern der Frequenz und Netzwerk-ID in der Empfänger-Basisstation mit einer Element- Konsole: Schritt 1: Im Browser-Menü Datei<Element beenden auswählen. Es wird ein Bestätigungsdialogfeld angezeigt.
  • Seite 259 Gerät Daten überträgt. Nach dem Loslassen einer Taste dimmt die Tastatur die Hintergrundbeleuchtung bis zum nächsten Tastendruck oder zur Übertragung. Die meisten Tasten auf der Fernbedienung haben genau die gleiche Funktion wie auf der Element- Konsole. Für einige wenige Tasten sind zusätzliche Erklärungen erforderlich.
  • Seite 260 Falls die Akkuladung ausreicht, können Sie die Fernbedienung auch während des Ladevorgangs einsetzen. V O R S I C H T : Wenn Sie die Fernbedienung über die Element-Konsole laden, sollten Sie vorher die Verbindung zur Basisstation trennen. Sobald die Fernbedienung direkt mit einer Konsole verbunden ist, wird sie sofort funktionsfähig.
  • Seite 261 B e t r i e b s a r t P a r k Diese Betriebsart dient zum Parken von Kreisen. S o f t k e y s In der Betriebsart Parken sind folgende Softkeys verfügbar: • Adresse •...
  • Seite 262 Der Live-Modus dient zum Ändern von Werten und Speichern/Aktualisieren von Stimmungen. In dieser Betriebsart können Sie grundlegende Änderungen an Vorstellungsdaten durchführen. Alle Tasten und Softkeys funktionieren genau wie bei der Element. Die Kommandozeile wird auf der LCD-Anzeige als Bestätigung der eingegebenen Befehle angezeigt.
  • Seite 263 • {Load Q} [5] [Enter] - lädt Stimmung 5 zur Vorbereitung auf die nächste Überblendung. Durch Drücken von {Go} wird diese Stimmung eingeblendet. {Go} und {Stop/Bk} sind Kopien der Tasten [Go] und [Stop/Back] für das Playback von Element. Mit {Goto Q} können Sie zu jeder Stimmung der Vorstellung springen.
  • Seite 264 • [2] {Adresse} [3] [/] [1] [Enter] - patcht Kreis 2 auf DMX-Leitung 3 Offset 1 oder Adresse 1025. {LmpCtrl} dient zum Anzeigen der Geräte-Einstellungen für einen Kreis (sofern zutreffend). • [6] {LmpCtrl} - zeigt Geräte-Einstellungen für Kreis 2 an. In dieser Betriebsart dient das rechte Einstellrad zum Navigieren durch die Parameter eines Gerätes. Element-Benutzerhandbuch...

  • Seite 265: Abmessungen

    T e c h n i s c h e D a t e n F e r n b e d i e n u n g Ausgabe USA - Voreinstellung HF 1 (2,410 GHz), mit 11 zusätzlichen HF-Kanälen im Bereich 2,410 - 2,465 GHz verfügbar.

  • Seite 266: Irfr

    Android-Marktplatz heruntergeladen werden, nach aRFR suchen. Mit der aRFR stehen dieselben Funktionen wie mit der RFR zur Verfügung. Hierfür ist ein Drahtlosnetzwerk erforderlich. Weitere Informationen zur aRFR und deren Setup finden Sie im Wiki für die Dokumentation der aRFR, www.etcconnect.com/wiki. Element-Benutzerhandbuch...
  • Seite 267 Index Symbols Makro-Editor ....204 navigieren ....21 „Cue Only“-Modus Öffnen .
  • Seite 268 Bearbeiten von Paletten . . . 149 von Element....229 Block ......110 Kreise/Parameter .
  • Seite 269 Gerätebibliothek ETC-Standorte ....4 Update ..... 68 Execute-Liste .
  • Seite 270 Makro-Modi ....205 Element-DMX-Anschlüsse..229 HTP......210 Gateways.
  • Seite 271 Last (Taste)..... 79 Lauflicht-Effekte ....159 Makro-Editor-Ansicht .
  • Seite 272 Go To Cue ....131 Fixture-Editor ....69 Lampenkontrolle ... . . 73 Element User Manual...
  • Seite 273 Pult-Setup ..... . 42 Reinigen der Element-Konsole ..15 Relative Effekte ....165 Release.
  • Seite 274 ....129 ETC Technical ....4 In Blind ....129 Setup .
  • Seite 275 Execute-Liste ....111 Benennen ....94 Go To Cue ....131 Blättern .
  • Seite 276 Vordergrund ....205 ETC Setup ....225 Vorstellungsdatei Trace.
  • Seite 278 Service: (Nord- und Südamerika) service@etcconnect.com (Großbritannien) service@etceurope.com (Deutschland) techserv-hoki@etcconnect.com   (Asien) service@etcasia.com  Internet: www.etcconnect.com Copyright © 2011 ETC. Alle Rechte vorbehalten. Produktinformationen und technische Daten können geändert werden.   4330M1210-1.9.8-DE Rev A Herausgegeben November 2011  ...

Inhaltsverzeichnis
