Parameter Definieren - ETC Element Benutzerhandbuch

Klicken Sie auf eine Kategorie, um eine Dropdown-Liste zu öffnen und die Parameter anzuzei-
gen.
7. Drücken Sie den gewünschten Parameter, um ihn zuzuweisen.
8. Wiederholen Sie die Schritte 5 bis 7, bis Sie alle erforderlichen Parameter für das neue Gerät
eingegeben haben.
Wenn eine Parameterposition fehlt:Sie können jederzeit die [Page]-Tasten und {Einfügen} verwenden,
um eine Parameterposition über der ausgewählten Position einzufügen.
Wenn Sie einen Parameter löschen möchten: Sie können die [Page]-Tasten und {Löschen} ver-
wenden, um einen Parameter aus der Liste zu entfernen.

Parameter definieren

Nachdem Sie alle Parameter für das neue Gerät hinzugefügt und ausgewählt haben, können Sie nun
die Adressanforderungen, die Größe und die Bereiche für jeden Parameter festlegen.
Um die Größe (8-Bit oder 16-Bit), DMX- und LDMX-Adresse eines beliebigen Parameters festzule-
gen:
Sie können die Standard-DMX-Adresse ändern, die jedem Parameter in der Liste zugeordnet ist. Dies
ist nicht die tatsächliche Adresse, die beim Patchen verwendet wird, sondern die Reihenfolge der
Adresse des Parameters relativ zu den anderen Parametern im Gerät.
LDMX bzw. „low-DMX" ist die DMX-Adresse für die zweite Hälfte eines beliebigen 16-Bit-Kreises.
Im Zusammenhang mit Grob- und Feinmodus gehört die Adresse in DMX zu Grob, diejenige in
LDMX zu Fein.
1. Navigieren Sie mit den[Page]-Tasten zu einem beliebigen Parameter, dessen Größe Sie ändern
möchten. Das System legt standardmäßig 8 Bit für jeden neuen Parameter fest.

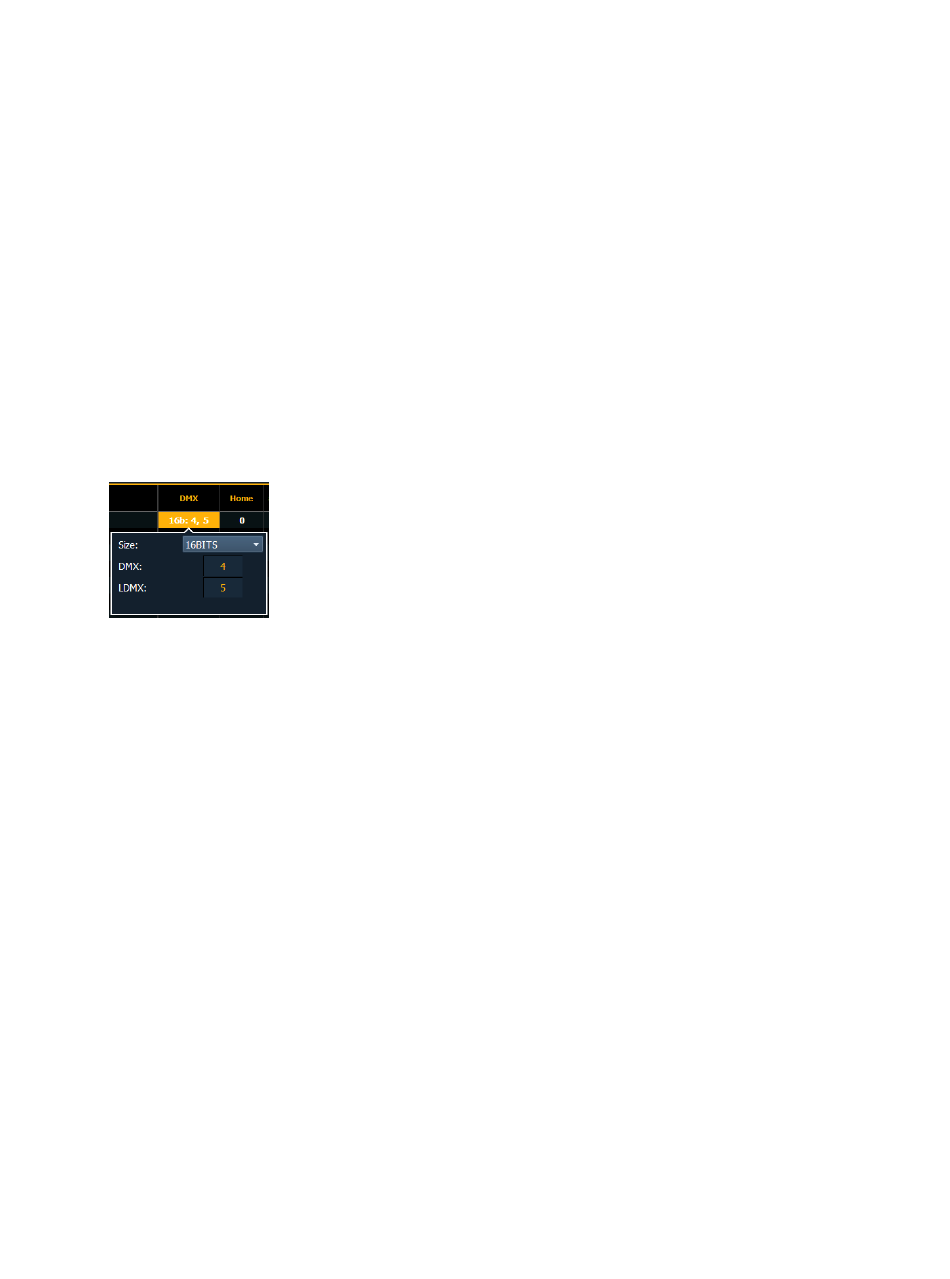

2. Drücken Sie nach der Auswahl auf {Größe}. Dadurch wird der Parameter von 8 auf 16 Bit
umgeschaltet. Ist 16 Bit ausgewählt, zeigt das System automatisch eine LDMX-Option an.
Dieser Wert kann geändert werden.
3. Geben Sie die gewünschte Adresse für die DMX- und/oder LDMX-Adressen über die Tastatur
ein.
Zum Ändern des Homewertes für einen beliebigen Parameter:
Sie können den Wert für den „Home"-Wert eines beliebigen Parameters definieren.
1. Klicken Sie in die Home-Spalte des gewünschten Parameters.
2. Geben Sie den gewünschten Homewert (0 bis 255 für 8 Bit und 0 bis 65535 für 16 Bit) über
die Tastatur ein.
Zum Aktivieren der Snap-Einstellung für Parameter:
