Grafische Elemente in der Fader-Statusanzeige (Element)

Jeder Fader ist entsprechend seinem zugeordneten Zieltyp farbkodiert. Kreis-Fader sind orange.
Hauptsteller und inhibitive Submaster sind rot, additive Submaster gelb und Presets, Paletten, globale
Effekte und Zeit-Fader für manuelle Werte sind braun.
Die Fader-Statusanzeige kann in Setup deaktiviert werden. Weitere Informationen finden Sie unter
Anzeigen (on

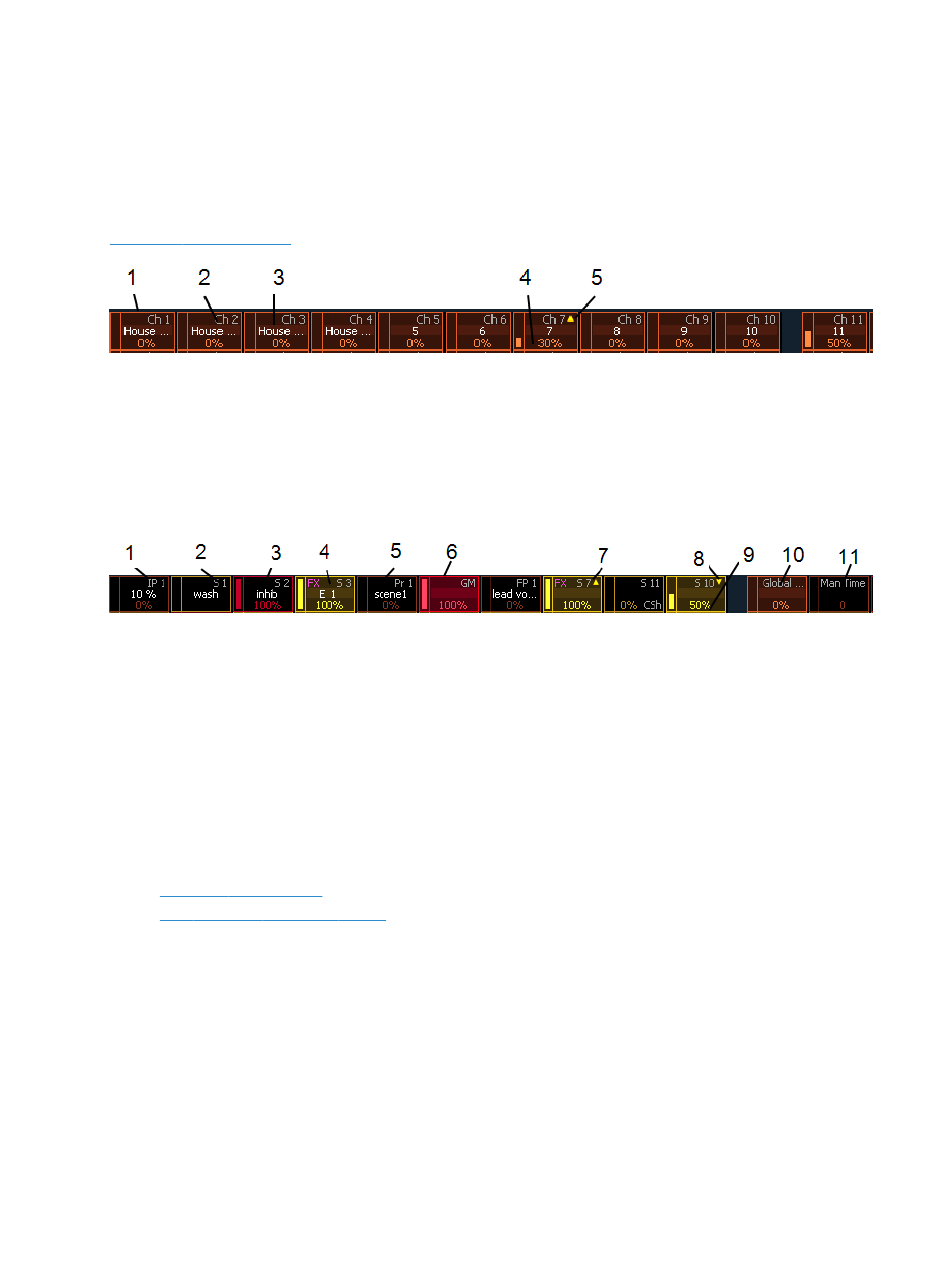

1. Ein orangefarbenes Kästchen weist auf einen Kreis-Fader hin.
2. Kreisnummer, die vom Fader gesteuert.
3. Name (Kreis- und Zielnamen werden angezeigt).
4. Aktueller Kreiswert. (Der Wert wird angezeigt, ungeachtet der Tatsache, ob die Steuerung
über den Fader oder Bedientasten erfolgt.)
5. Ein Aufwärtspfeil zeigt an, dass aktuell ein höherer Wert für den Kreis eingestellt wurde und
somit der Fader nach oben bewegt werden muss, um den Wert zu fangen.
1. Palette auf einem Fader.
2. Die derzeit vom Fader gesteuerte Submasternummer.
3. Rotes Kästchen weist auf einen inhibitiven Submaster hin.
4. Effekt auf einem Submaster.
5. Name (Kreis- und Zielnamen werden angezeigt).
6. Hauptsteller auf einem Fader.
7. Ein Aufwärtspfeil zeigt an, dass aktuell ein höherer Wert für den Kreis eingestellt wurde und
somit der Fader nach oben bewegt werden muss, um den Wert zu fangen.
8. Ein Abwärtspfeil zeigt an, dass aktuell ein niedrigerer Wert für den Kreis eingestellt wurde und
somit der Fader nach unten bewegt werden muss, um den Wert zu fangen.
9. Submasterwert aktuell.
10. Globaler Effekt-Fader
11. Zeit-Fader für manuelle Werte
Faderliste
Die Faderliste mit allen Fadern und deren Zuweisungen finden Sie in Tab 35.
Systemgrundlagen
page 148).
