Elektrische Installation
Produkthandbuch für VLT HVAC Drive
HINWEIS
Bei einphasigem B1 Klemmen L1 und L2 verwenden.
HINWEIS
Die korrekten Kabelabmessungen finden Sie im
Abschnitt Allgemeine technische Daten hinten in
diesem Handbuch.
4.1.9 Netzanschluss für B4, C1 und C2
4 4

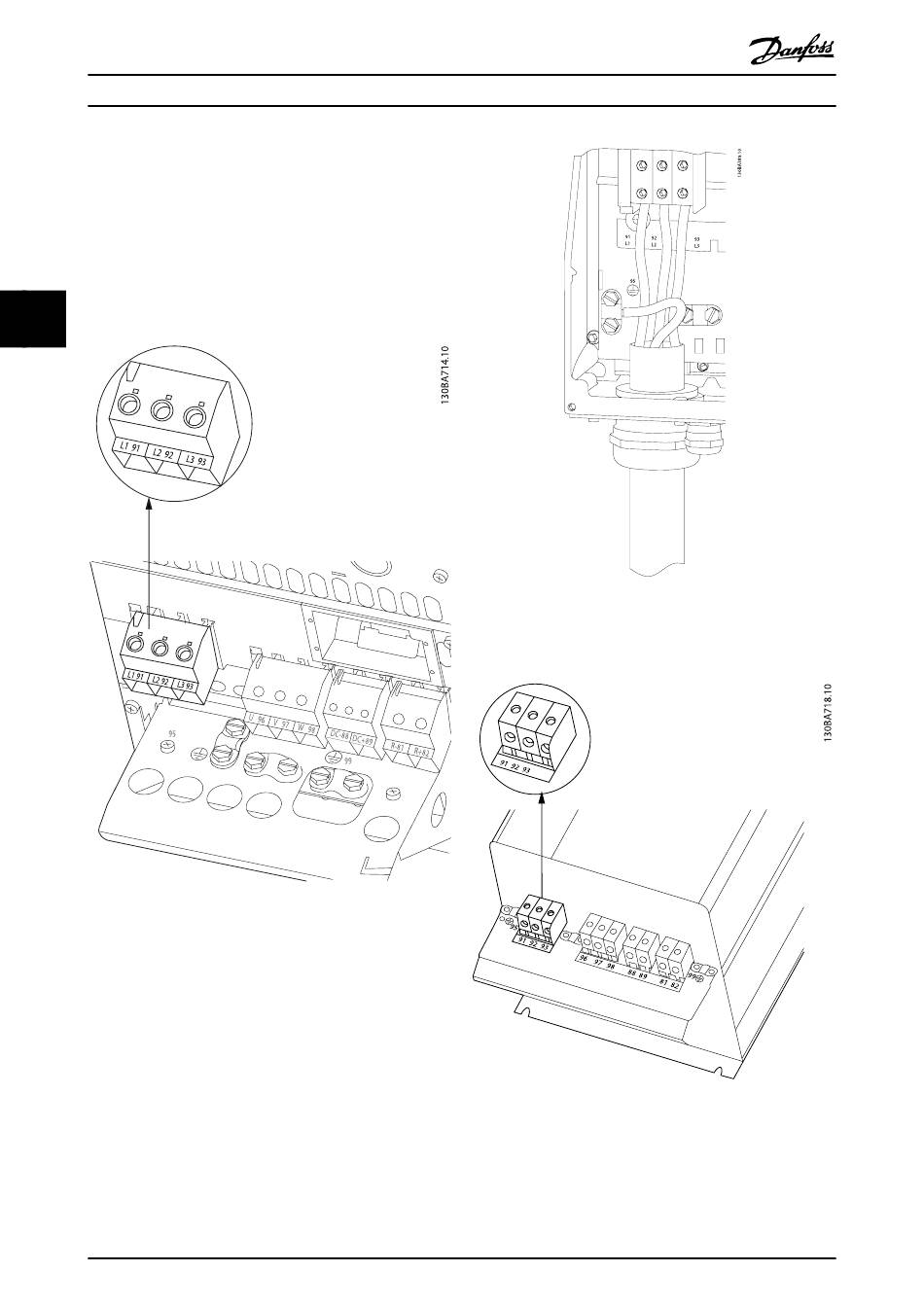

Abbildung 4.13: Netzanschluss und Erdung (C1 und C2.
4.1.10 Netzanschluss für C3 und C4
Abbildung 4.12: Netzanschluss und Erdung für B4.
Abbildung 4.14: Netzanschluss und Erdung für C3
®
