Elektrische Installation

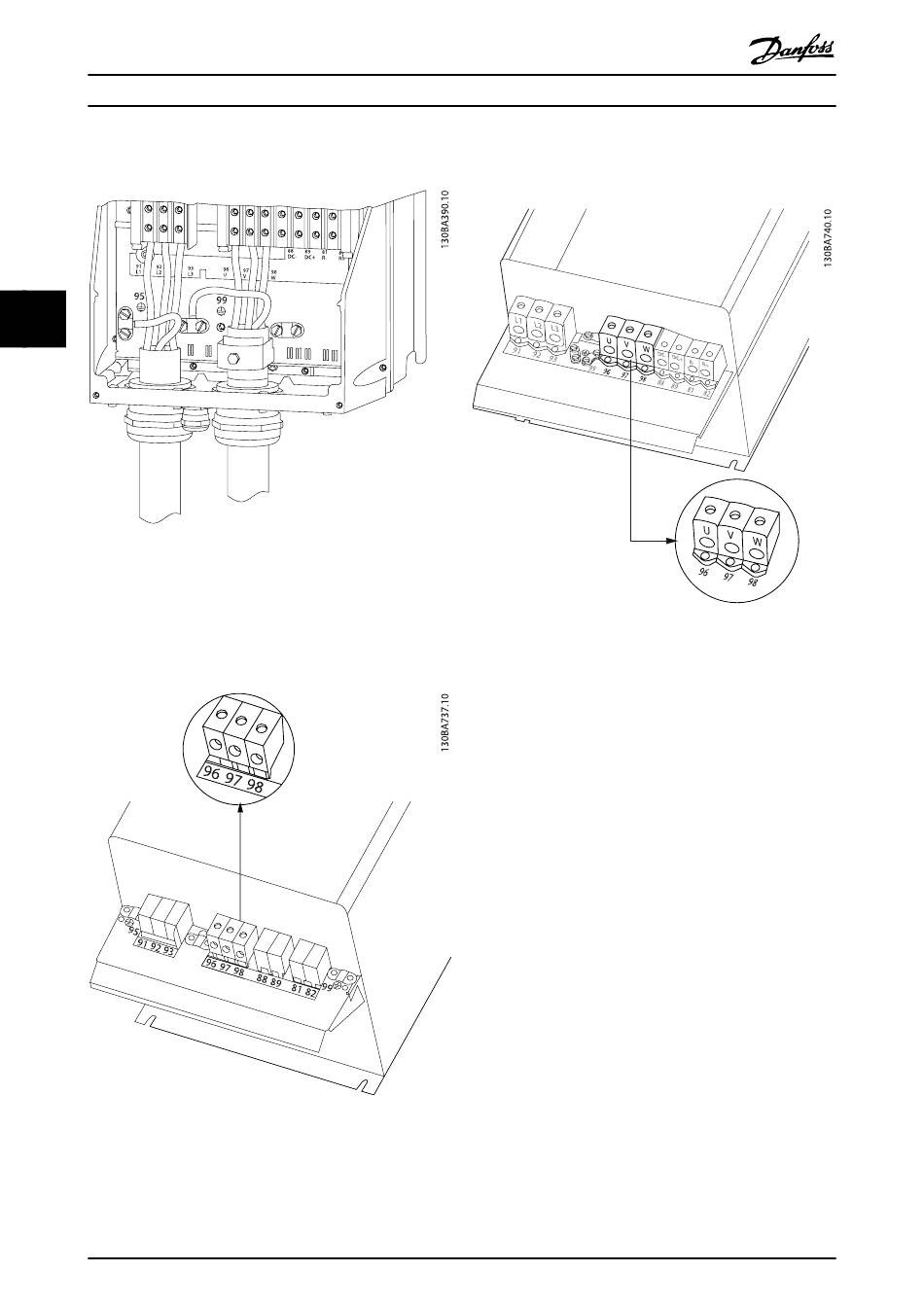

4.1.17 Motoranschluss für C1 und C2
4 4
Terminieren Sie zuerst die Motorerde und setzen Sie dann die
U-, V- und W-Drähte des Motors in die Klemme und ziehen Sie
sie fest. Bitte stellen Sie sicher, dass die äußere Isolierung des
Motorkabels unter dem EMV-Schirmbügel entfernt wird.
4.1.18 Motoranschluss für C3 und C4
Terminieren Sie zuerst die Motorerde und setzen Sie dann die
U-, V- und W-Drähte des Motors in die entsprechende Klemme
und ziehen Sie sie fest. Bitte stellen Sie sicher, dass die äußere
36
Produkthandbuch für VLT
Isolierung des Motorkabels unter dem EMV-Schirmbügel
entfernt wird.
Terminieren Sie zuerst die Motorerde und setzen Sie dann die
U-, V- und W-Drähte des Motors in die entsprechende Klemme
und ziehen Sie sie fest. Bitte stellen Sie sicher, dass die äußere
Isolierung des Motorkabels unter dem EMV-Schirmbügel
entfernt wird.
4.1.19 Verdrahtungsbeispiel und Prüfung
Der folgende Abschnitt beschreibt die Terminierung von
Steuerkabeln und deren Zugang. Erklärungen zu Funktion,
Programmierung und Verdrahtung finden Sie im Kapitel
Programmieren des Frequenzumrichters.
®
MG.11.AD.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
