Elektrische Installation
4 4

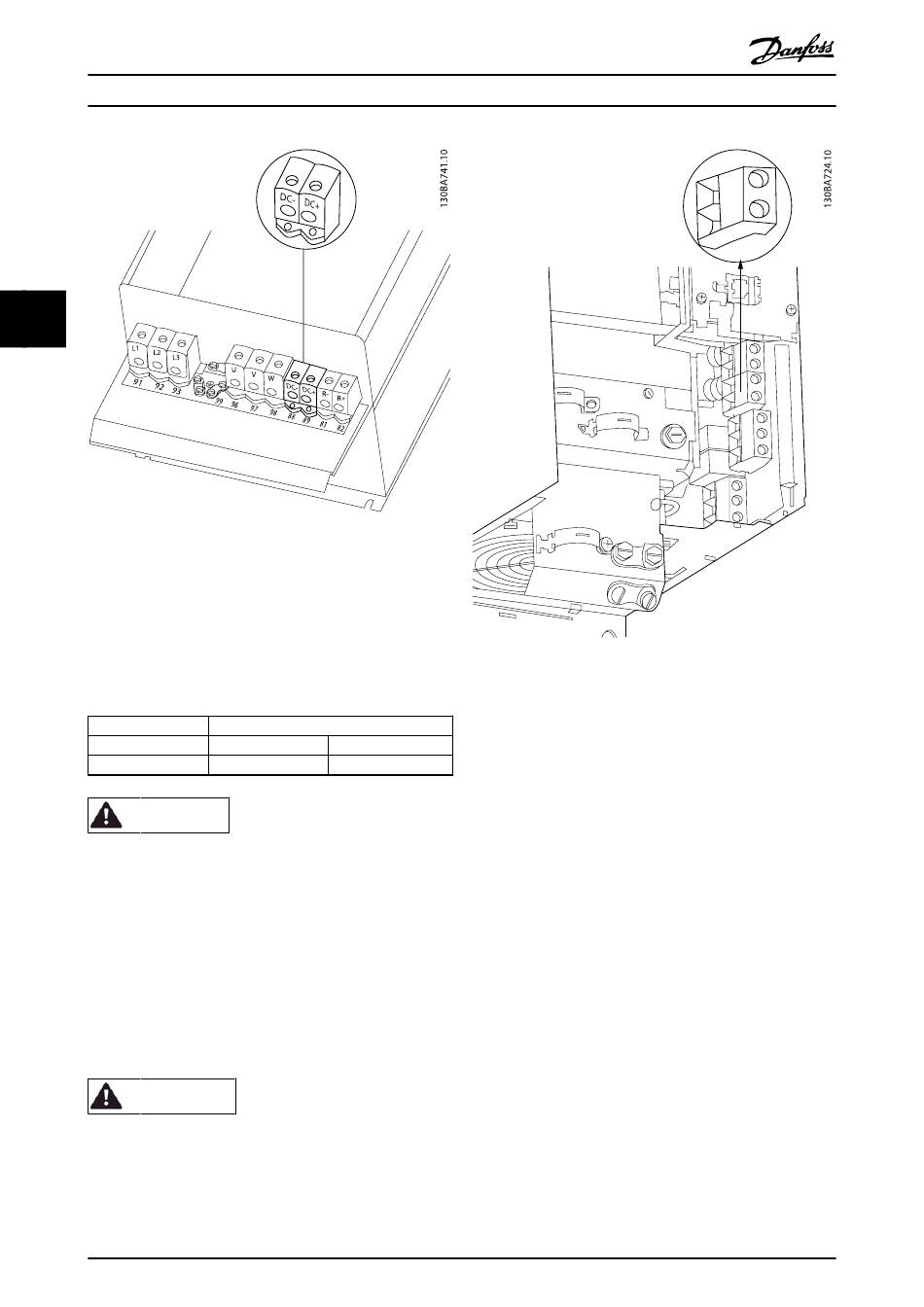

Abbildung 4.23: Zwischenkreiskopplungen Baugröße C4
Weitere Informationen erhalten Sie bei Danfoss.

4.1.21 Anschluss des Bremswiderstands

Das Anschlusskabel des Bremswiderstands muss abgeschirmt
sein.
Bremswiderst.
Klemmennummer
Klemmen
VORSICHT
Das Bremsen mit Bremswiderstand ist nur mit Sonderzu-
behör möglich und erfordert besondere Sicherheits-
überlegungen. Weitere Informationen erhalten Sie bei
Danfoss.
1. Benutzen Sie Schirmbügel oder EMV-Verschraubun-
gen, um den Kabelschirm am Frequenzumrichter
und am Abschirmblech des Bremswiderstands
aufzulegen.
2. Der Querschnitt des Bremswiderstandskabels ist
entsprechend der Nenndaten des verwendeten
Bremswiderstands zu bemessen.
WARNUNG
Zwischen den Klemmen können Spannungen bis zu 975
V DC (bei 600 V AC) auftreten.bei
38
Produkthandbuch für VLT
81 82
R- R+
®
MG.11.AD.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Abbildung 4.24: B3-Verbindungsklemme für Bremswiderstand
