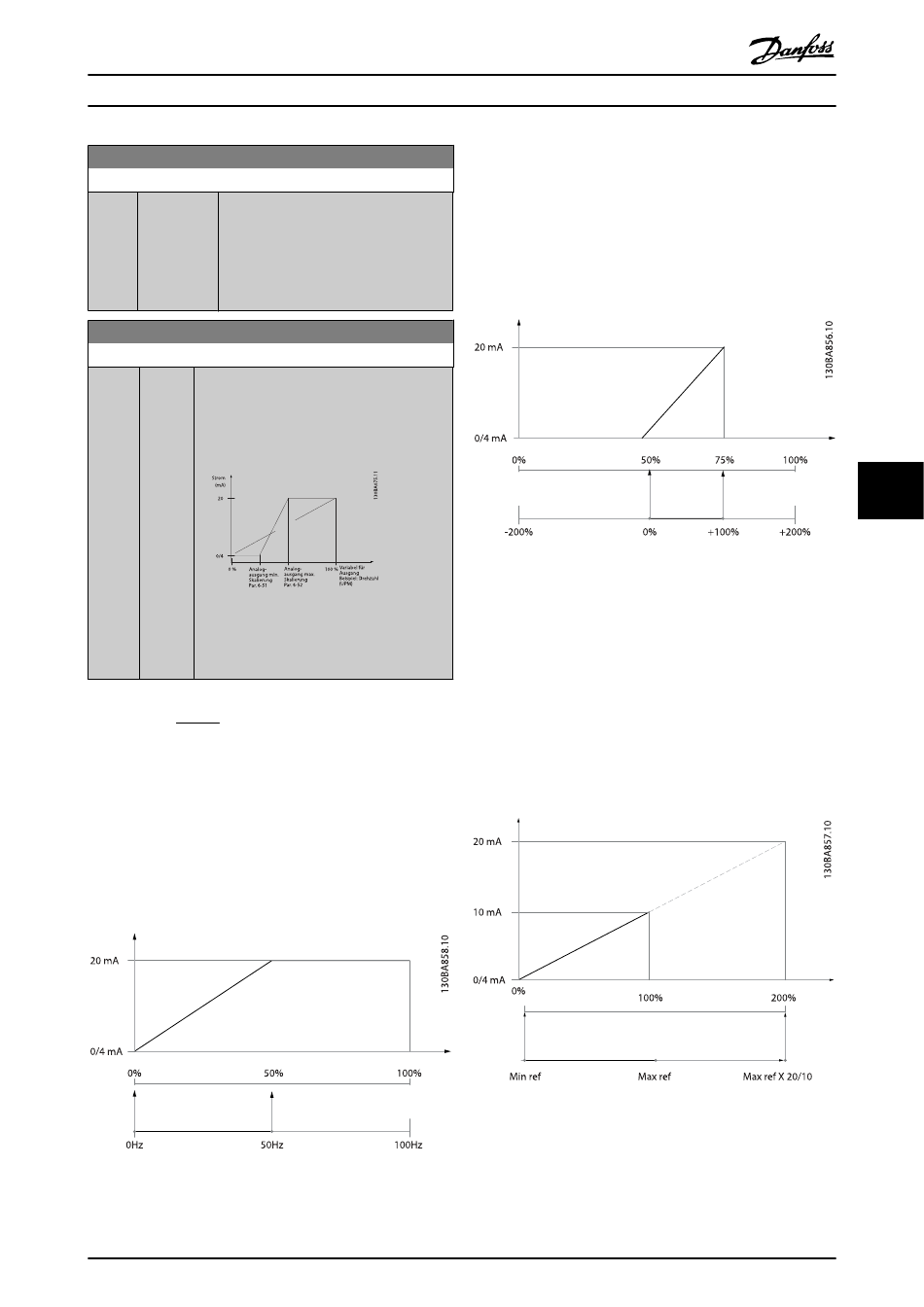

6-51 Kl. 42, Ausgang min. Skalierung
Range: Funktion:
0.00 % [0.00 - Dient zum Skalieren des Min.-Analogsig-
*
200.00 %] nals (0 oder 4 mA) an Klemme 42.
Der Wert kann in Prozent des Gesamtbe-
reichs der in Par. 6-50 Klemme 42 Analog-
ausgang eingestellten Variable festgelegt
werden.
6-52 Kl. 42, Ausgang max. Skalierung
Range: Funktion:
100.00 [0.00 - Dieser Parameter skaliert das Max.-Signal (20
% 200.00 mA) an Ausgangsklemme 42.
*
%] Der Wert kann in Prozent des Gesamtbereichs
der in Par. 6-50 Klemme 42 Analogausgang
eingestellten Variable festgelegt werden.
Es kann ein Skalierungswert unter 20 mA erzielt
werden, indem die Werte anhand der folgen-
den Formel auf >100 % programmiert werden.
20 mA / Skal. Max. Strom × 100 %
mA
20
mA
d..h.. 10 : × 100 % = 200 %
mA
10
BEISPIEL 1:
Variabler Wert = AUSGANGSFREQUENZ, Bereich = 0-100 Hz
Erforderlicher Ausgangsbereich = 0-50 Hz
Bei 0 Hz (0 % des Bereichs) ist ein Ausgangssignal von 0 oder 4
mA erforderlich - Par. 6-51 Kl. 42, Ausgang min. Skalierung auf 0
% setzen
Bei 50 Hz (50 % des Bereichs) ist ein Ausgangssignal von 20
mA erforderlich - Par. 6-52 Kl. 42, Ausgang max. Skalierung auf
50 % setzen
BEISPIEL 2:
Produkthandbuch für VLT
Variable = ISTWERT, Bereich = -200 % bis +200 %
Erforderlicher Ausgangsbereich = 0-100 %
Bei 0 % (50 % des Bereichs) ist ein Ausgangssignal von 0 oder
4 mA erforderlich - Par. 6-51 Kl. 42, Ausgang min. Skalierung auf
50 % setzen
Bei 100 % (75 % des Bereichs) ist ein Ausgangssignal von 20
mA erforderlich - Par. 6-52 Kl. 42, Ausgang max. Skalierung auf
75 % setzen
BEISPIEL 3:
Variabler Wert = SOLLWERT, Bereich = Min. Sollwert - Max.
Sollwert
Erforderlicher Ausgangsbereich = Min. Sollwert (0 %) - Max.
Sollwert (100 %), 0-10 mA
Bei Min. Sollwert ist ein Ausgangssignal von 0 oder 4 mA
erforderlich - Par. 6-51 Kl. 42, Ausgang min. Skalierung auf 0 %
setzen
Bei Max. Sollwert (100 % des Bereichs) ist ein Ausgangssignal
von 10 mA erforderlich - Par. 6-52 Kl. 42, Ausgang max. Skalie-
rung auf 200 % setzen
(20 mA / 10 mA x 100 % = 200 %).
®
