HINWEIS
Eine vollständige Beschreibung der Funktion finden Sie
in den Abschnitten zu Parametern in diesem Handbuch.

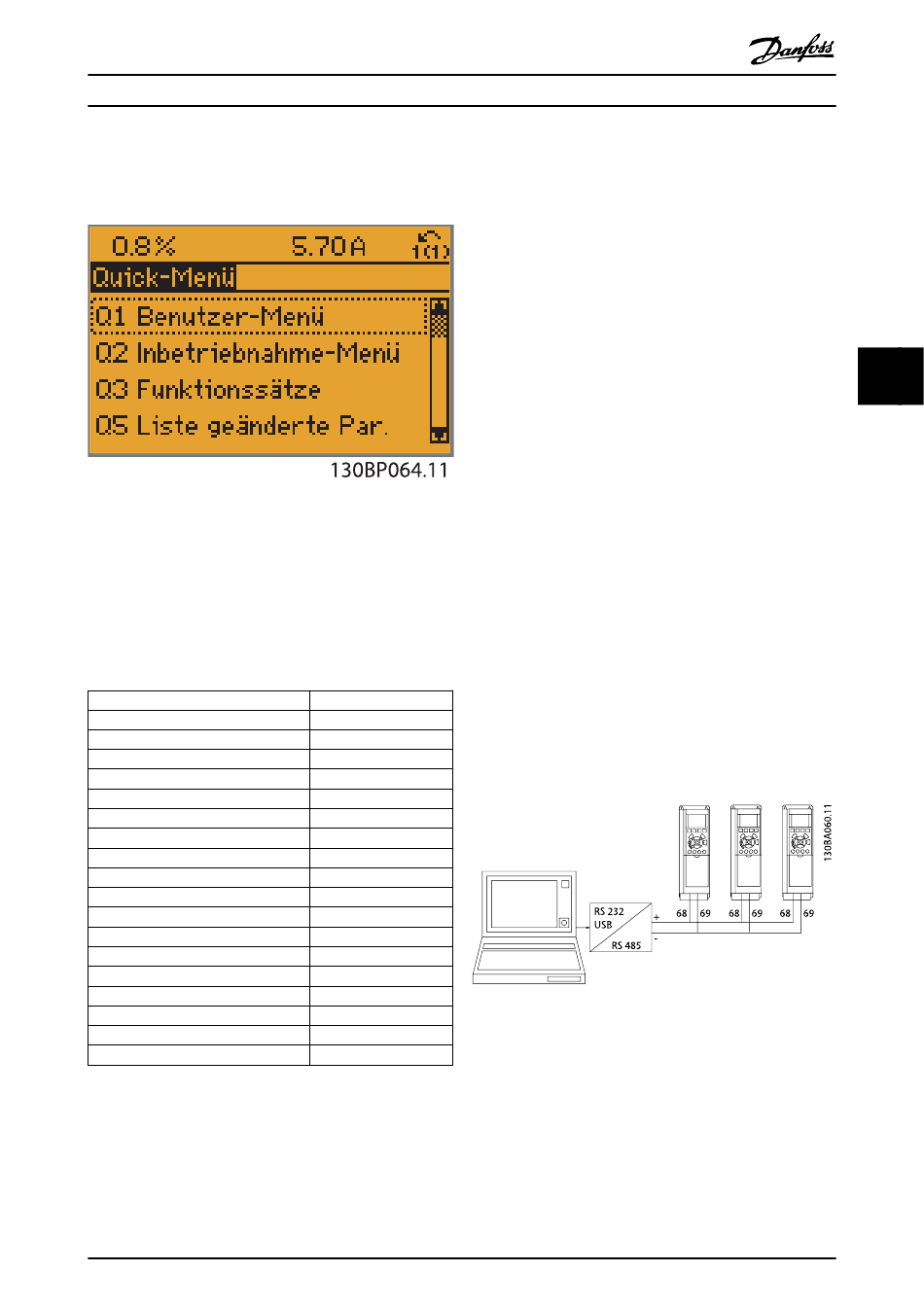

Abbildung 5.1: Quick-Menü-Anzeige.
Mit dem Inbetriebnahme-Menü erhält man Zugriff auf die 18
wichtigsten Parametersätze des Frequenzumrichters. Nach der
Programmierung ist der Frequenzumrichter in den meisten
Fällen betriebsbereit. Die 18 Inbetriebnahme-Menü-Parameter
werden in der nachstehenden Tabelle gezeigt. Eine vollständi-
ge Beschreibung der Funktion finden Sie in den Abschnitten
zu Parameterbeschreibungen in diesem Handbuch.
Parameter
Par. 0-01 Sprache
Par. 1-20 Motornennleistung [kW]
Par. 1-21 Motornennleistung [PS]
Par. 1-22 Motornennspannung*
Par. 1-23 Motornennfrequenz
Par. 1-24 Motornennstrom
Par. 1-25 Motornenndrehzahl
Par. 1-28 Motordrehrichtungsprüfung
Par. 3-41 Rampenzeit Auf 1
Par. 3-42 Rampenzeit Ab 1
Par. 4-11 Min. Drehzahl [UPM]
Par. 4-12 Min. Frequenz [Hz]*
Par. 4-13 Max. Drehzahl [UPM]
Par. 4-14 Max Frequenz [Hz]*
Par. 3-19 Festdrehzahl Jog [UPM]
Par. 3-11 Festdrehzahl Jog [Hz]*
Par. 5-12 Klemme 27 Digitaleingang
Par. 5-40 Relaisfunktion**
Tabelle 5.1: Inbetriebnahme-Menü-Parameter
*Die Displayanzeige hängt von den Einstellungen der
Optionen in Par. 0-02 Hz/UPM Umschaltung und
Par. 0-03 Ländereinstellungen ab. Die Werkseinstellung für
Par. 0-02 Hz/UPM Umschaltung und Par. 0-03 Ländereinstellun-
gen hängt von der Region ab, in der der Frequenzumrichter
Produkthandbuch für VLT
ausgeliefert wird, kann jedoch nach Bedarf umprogrammiert
werden.
** Par. 5-40 Relaisfunktion ist ein Parameter mit Array, in dem
zwischen Relais1 [0] oder Relais2 [1] gewählt werden kann. Die
Standardeinstellung ist Relais1 [0] mit der Voreinstellung
Alarm [9].
Siehe die Parameterbeschreibung im Abschnitt Häufig verwen-
dete Parameter.
Nähere Informationen zu Einstellungen und Programmierung
finden Sie im VLT HVAC Drive Programmierungshandbuch, MG.
11.CX.YY .
x = Versionsnummer
y = Sprachversion
HINWEIS
Wird an Par. 5-12 Klemme 27 Digitaleingang Ohne
Funktion] gewählt, ist auch keine +24 V Beschaltung an
Klemme 27 notwendig, um den Start zu ermöglichen.
Wird in Par. 5-12 Klemme 27 Digitaleingang [Motorfrei-
lauf (inv.)] (Werkseinstellung) gewählt, ist eine +24 V
Beschaltung notwendig, um den Start zu ermöglichen.
5.1.2 RS-485-Busanschluss
Ein oder mehrere Frequenzumrichter können mittels der
seriellen Standardschnittstelle an einen RS485-Master oder
über Konverter an einen PC angeschlossen werden. Klemme
68 ist an das P-Signal (TX+, RX+) und Klemme 69 an das N-
[Einheiten]
Signal (TX-, RX-) anzuschließen.
[kW]
Sollen mehrere Frequenzumrichter angeschlossen werden,
[HP]
sind die Schnittstellen parallel zu verdrahten (RS-485-Bus).
[V]
[Hz]
[A]
[UPM]
[Hz]
[s]
[s]
[UPM]
[Hz]
[UPM]
[Hz]
[UPM]
[Hz]
Das Anschlusskabel ist geschirmt auszuführen, wobei der
Schirm beidseitig aufzulegen und ein großflächiger Potential-
ausgleich vorzusehen ist. Zur Vermeidung von Potentialausg-
leichsströmen über die Abschirmung kann der Kabelschirm
über Klemme 61 einseitig geerdet werden (Klemme 61: Intern
über RC-Glied mit dem Gehäuse verbunden).
®
MG.11.AD.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Abbildung 5.2: Anschlussbeispiel
