Danfoss VLT HVAV FC 102 Produkthandbuch Seite 35

Elektrische Installation

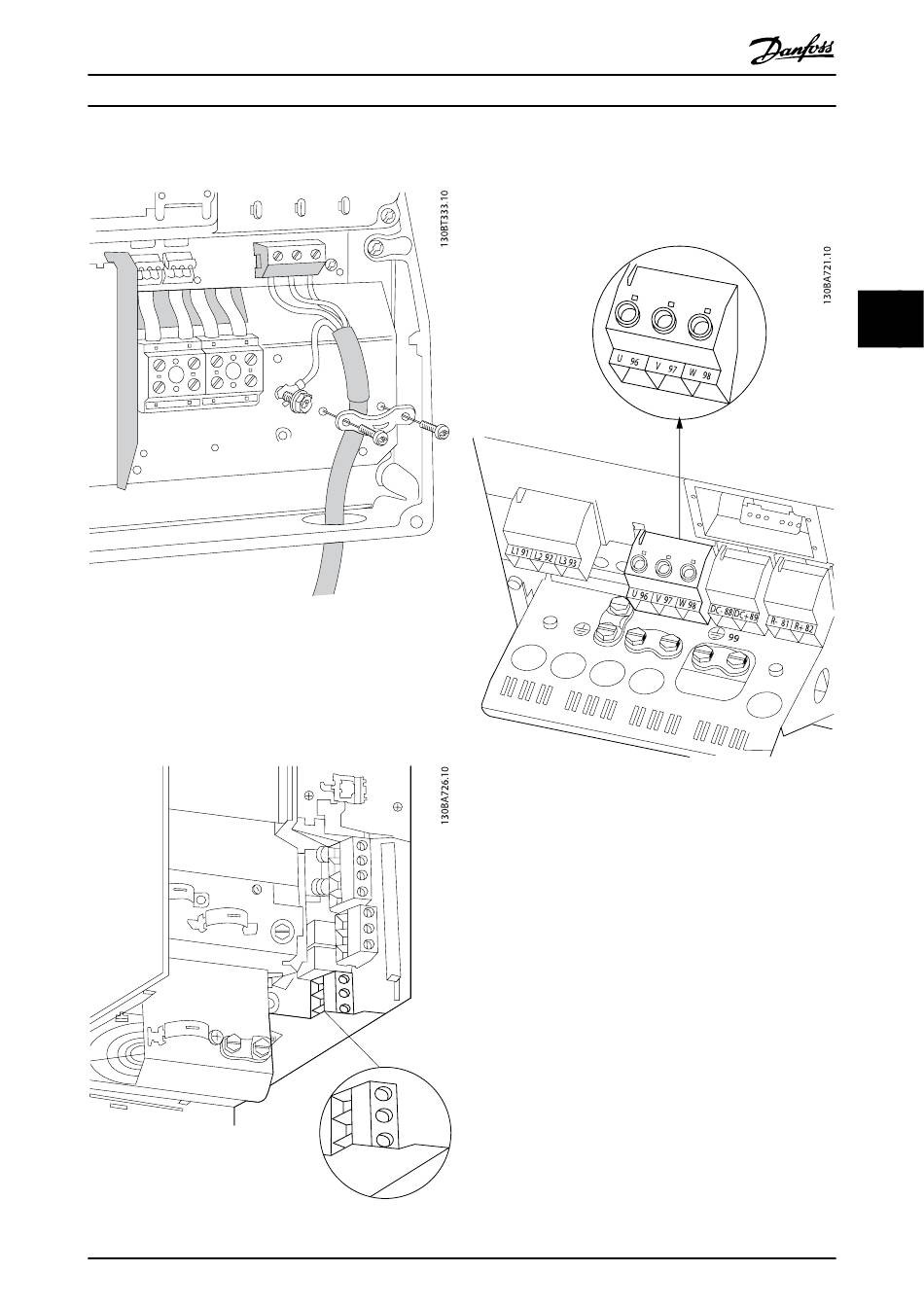

4.1.15 Motoranschluss für B1 und B2
Terminieren Sie zuerst die Motorerde und setzen Sie dann die
U-, V- und W-Drähte des Motors in die Klemme und ziehen Sie
sie fest. Bitte stellen Sie sicher, dass die äußere Isolierung des
Motorkabels unter dem EMV-Schirmbügel entfernt wird.
4.1.16 Motoranschluss für B3 und B4
Produkthandbuch für VLT
Terminieren Sie zuerst die Motorerde und setzen Sie dann die
U-, V- und W-Drähte des Motors in die Klemme und ziehen Sie
sie fest. Bitte stellen Sie sicher, dass die äußere Isolierung des
Motorkabels unter dem EMV-Schirmbügel entfernt wird.
Terminieren Sie zuerst die Motorerde und setzen Sie dann die
U-, V- und W-Drähte des Motors in die Klemme und ziehen Sie
sie fest. Bitte stellen Sie sicher, dass die äußere Isolierung des
Motorkabels unter dem EMV-Schirmbügel entfernt wird.
®
MG.11.AD.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
4 4
35
