Elektrische Installation

4.2 Optimierung und Test

Um die Wellenleistung des Motors und den Frequenzumrich-
ter für den angeschlossenen Motor und die Installation zu
optimieren, kann folgendermaßen vorgegangen werden.
Stellen Sie sicher, dass Frequenzumrichter und Motor
angeschlossen und der Frequenzumrichter eingeschaltet ist.
4 4
VORSICHT
Prüfen Sie vor dem Netz-Ein, dass angeschlossene
Geräte dafür bereit sind.
1. Schritt: Überprüfen Sie das Motor-Typenschild.
HINWEIS
Der Motor verfügt entweder über Sternschaltung (Y)
oder Dreieckschaltung (Δ). Diese Informationen
befinden sich auf dem Typenschild.

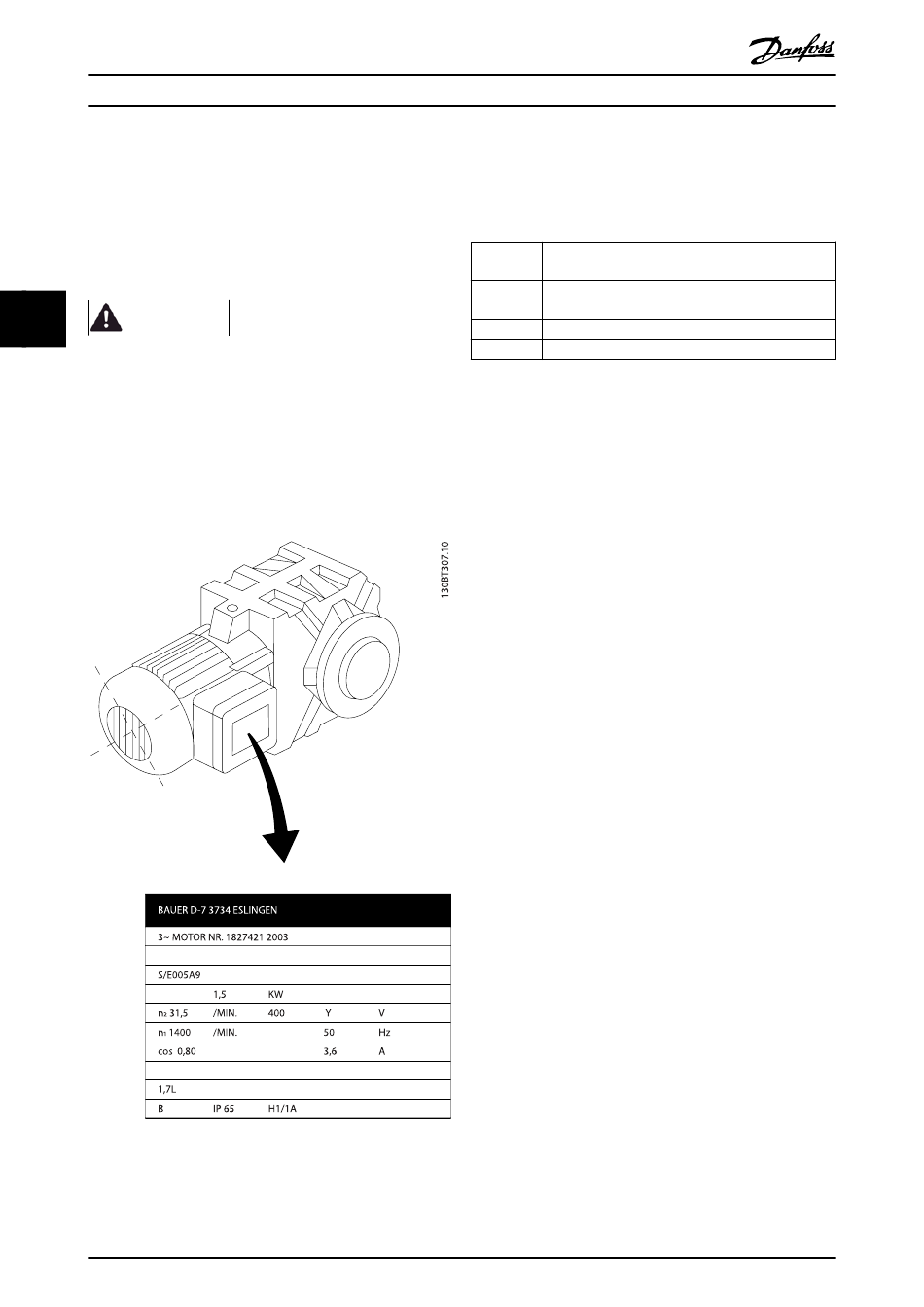

Abbildung 4.45: Beispiel für Motor-Typenschild
46
Produkthandbuch für VLT
2. Schritt: Geben Sie die Motor-Typenschilddaten in der
folgenden Reihenfolge in die entsprechenden Parameter ein.
Um diese Liste aufzurufen, drücken Sie erst die Taste [QUICK
MENU], und wählen Sie dann „Q2 Inbetriebnahme-Menü".
1.
2.
3.
4.
5.
Tabelle 4.10: Motorbezogene Parameter
3. Schritt: Aktivieren Sie die Automatische Motoranpassung
(AMA)Aktivieren Sie das Autotuning
Durch Ausführen einer AMAA wird die optimale Motorleistung
sichergestellt. Die AMA misst die elektrischen Ersatzschaltbild-
daten des Motors und optimiert dadurch die interne
Regelung.
AMA-Ausführung vorzeitig abbrechen
Erfolgreiche AMA
®
MG.11.AD.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Par. 1-20 Motornennleistung [kW]
Par. 1-21 Motornennleistung [PS]
Par. 1-22 Motornennspannung
Par. 1-23 Motornennfrequenz
Par. 1-24 Motornennstrom
Par. 1-25 Motornenndrehzahl
1. Schließen Sie Klemme 27 an Klemme 12 an, oder
benutzen Sie [QUICK MENU] und „Q2 Inbetriebnah-
me-Menü" und stellen Sie Par. 5-12 Klemme 27
Digitaleingang Klemme 27 auf Ohne Funktion [0]
2. Drücken Sie [QUICK MENU], wählen Sie „Q3 Funkti-
onssätze", wählen Sie „Q3-1 Allgemeine Einstellun-
gen" und danach „Q3-10 Erw. Motoreinstellungen",
und blättern Sie zu Par. 1-29 Autom. Motoranpassung
Autom. Motoranpassung.
3. Drücken Sie [OK], um die AMA Par. 1-29 Autom.
Motoranpassung abzuschließen.
4. Sie können zwischen reduzierter und kompletter
AMA wählen. Ist ein Sinusfilter vorhanden, darf nur
die reduzierte AMA ausgeführt werden. Andernfalls
ist das Sinusfilter während der AMA zu entfernen.
5. Drücken Sie die [OK]-Taste. Im Display sollte „AMA
mit [Hand on]-Taste starten" angezeigt werden.
6. Drücken Sie die [Hand on]-Taste. Ein Statusbalken
stellt den Verlauf der AMA dar.
1. Drücken Sie die [OFF]-Taste: Der Frequenzumrichter
zeigt einen Alarm, und am Display wird gemeldet,
dass die AMA durch den Benutzer abgebrochen
wurde.
1. Im Display erscheint „AMA mit [OK]-Taste beenden".
2. Drücken Sie die [OK]-Taste, um die AMA abzuschlie-
ßen.
