Elektrische Installation

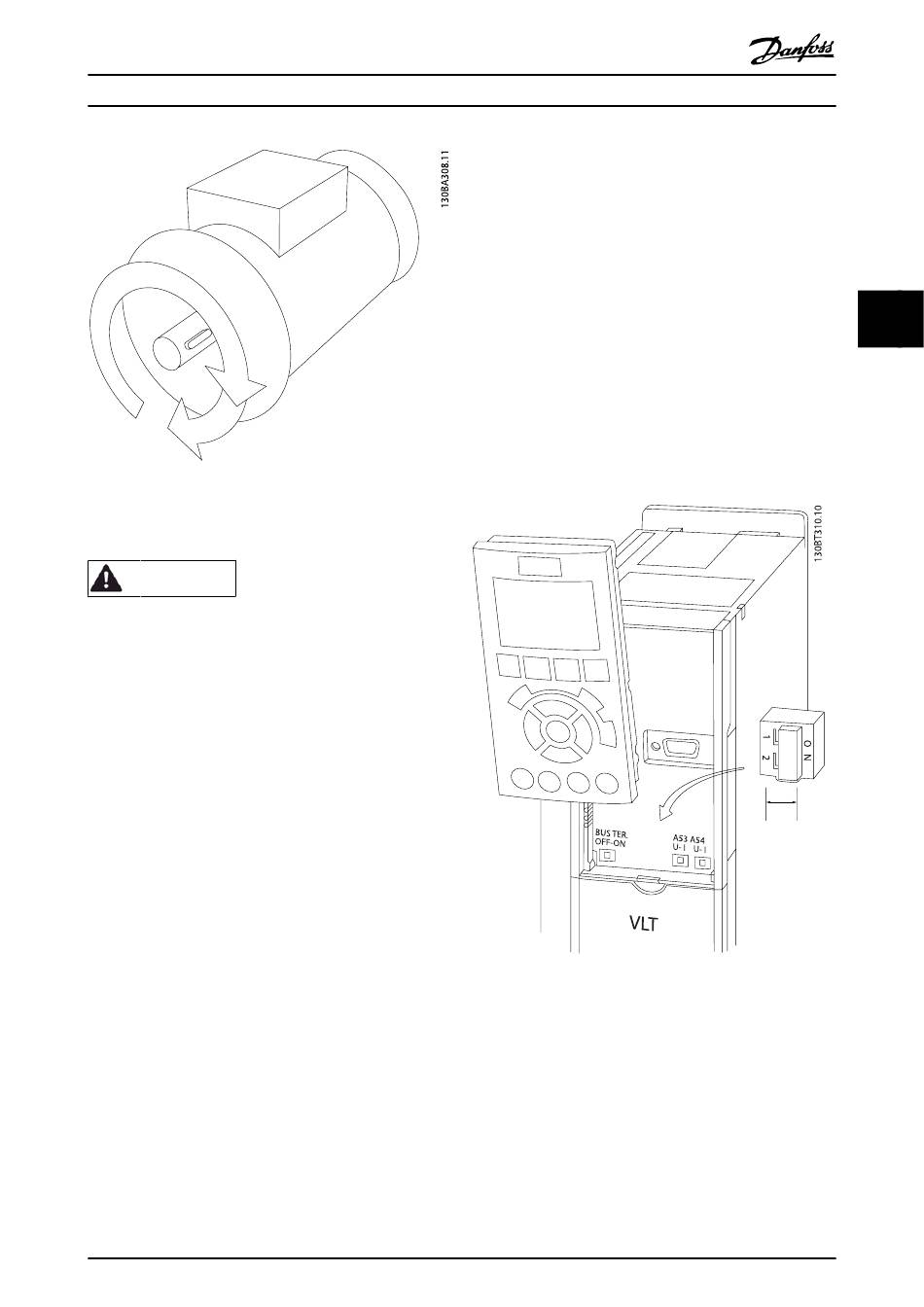

Abbildung 4.43:
9. Schritt: Vertauschen Sie zwei Motordrähte, wenn die gewünschte
Drehrichtung nicht erreicht wird.
WARNUNG
Vor dem Vertauschen der Motordrähte den Frequen-
zumrichter vom Netz trennen.
Produkthandbuch für VLT
4.1.27 Schalter S201, S202 und S801
Schalter S201 (Al 53) und S202 (Al 54) dienen dazu, die
Betriebsart für Strom (0-20 mA) oder Spannung (0 bis 10 V) für
die Analogeingänge 53 bzw. 54 auszuwählen.
Schalter S801 (BUS TER.) kann benutzt werden, um für die
serielle RS-485-Schnittstelle (Klemmen 68 und 69) die
integrierten Busabschlusswiderstände zu aktivieren.
Bitte beachten Sie, dass die Schalter durch eine Option
verdeckt werden könnten, falls vorhanden.
®
MG.11.AD.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Werkseinstellung:
S201 (AI 53) = AUS (Spannungseingang)
S202 (AI 54) = AUS (Spannungseingang)
S801 (Busterminierung) = AUS
Abbildung 4.44: Position der Schalter
