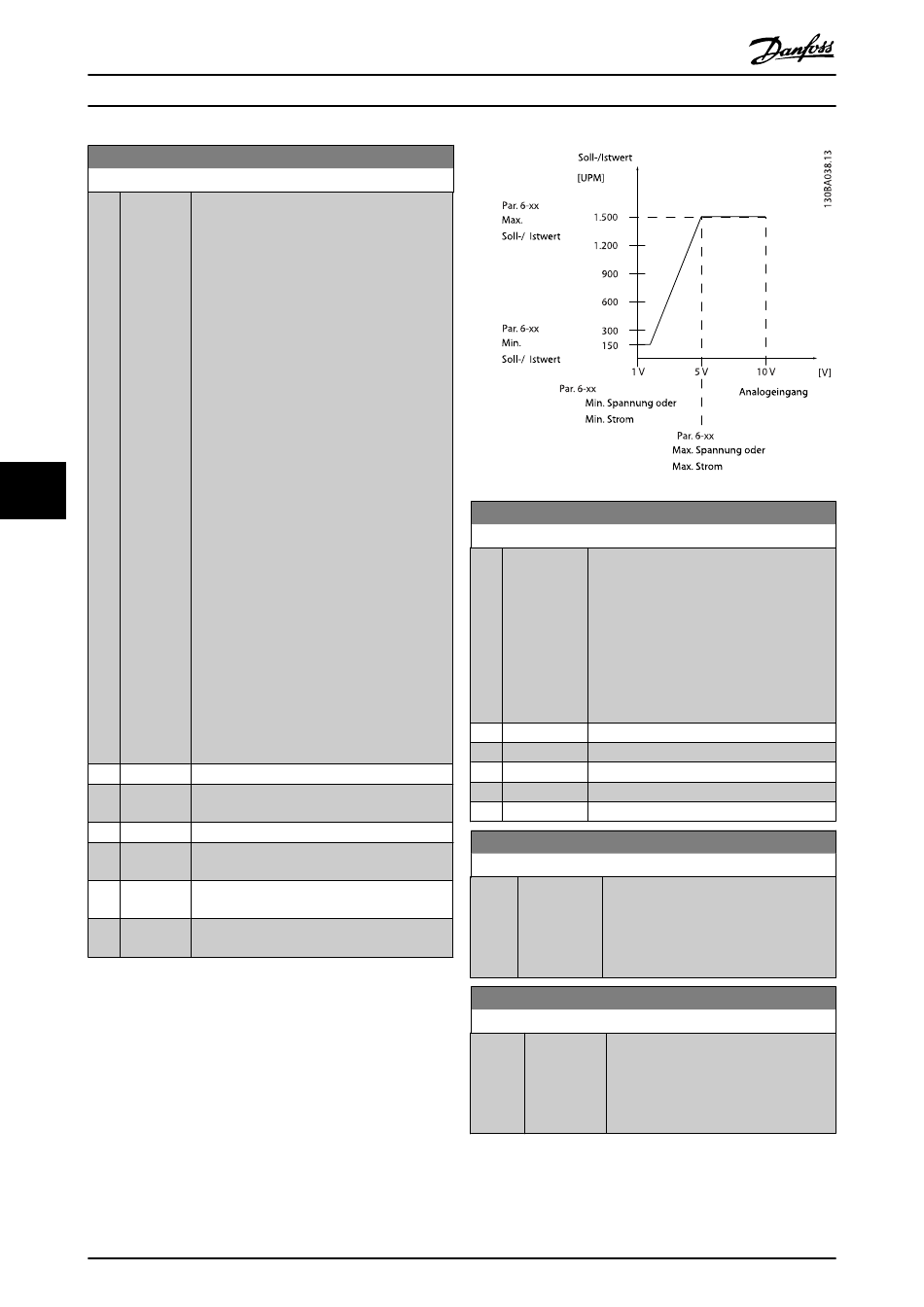

Danfoss VLT HVAV FC 102 Produkthandbuch Seite 82

Programmieren des Frequenzu...
6-01 Signalausfall Funktion
Option:
7 7
[0] Aus
*
[1] Drehz.
speich.
[2] Stopp
[3] Festdrz.
(JOG)
[4] Max.
Drehzahl
[5] Stopp und
Alarm
82
Produkthandbuch für VLT
Funktion:
Auswahl der Timeout-Funktion. Die in
Par. 6-01 Signalausfall Funktion eingestellte
Funktion wird dann aktiviert, wenn das
Eingangssignal auf Klemme 53 oder 54 unter 50
% des Werts in Par. 6-10 Klemme 53 Skal.
Min.Spannung, Par. 6-12 Klemme 53 Skal.
Min.Strom, Par. 6-20 Klemme 54 Skal.
Min.Spannung oder Par. 6-22 Klemme 54 Skal.
Min.Strom sinkt und mindestens für die Dauer
der in Par. 6-00 Signalausfall Zeit eingegebenen
Zeit unterhalb dieses Wertes bleibt. Treten
gleichzeitig mehrere Timeouts auf, so gibt der
Frequenzumrichter der Timeout-Funktion
folgende Priorität:
1. Par. 6-01 Signalausfall Funktion
2. Par. 8-04 Steuerwort Timeout-Funktion
Als Timeout-Funktion kann Folgendes gewählt
werden:
•
[1] Der Motor wird mit der momenta-
nen Ausgangsdrehzahl weiter betrie-
ben.
•
[2] Der Motor wird angehalten.
•
[3] Der Motor wird mit Festdrehzahl
JOG betrieben.
•
[4] Der Motor wird mit max. Drehzahl
betrieben.
•
[5] Der Motor stoppt und es wird ein
Alarm ausgelöst.
MG.11.AD.03 - VLT
®
HVAC Drive
6-02 Notfallbetrieb Signalausfall Funktion
Option:
[0] Aus
*
[1] Drehz. speich.
[2] Stopp
[3] Festdrz. (JOG)
[4] Max. Drehzahl
6-10 Klemme 53 Skal. Min.Spannung
Range:
0.07 V [0.00 - par.
*
6-11 V]
6-11 Klemme 53 Skal. Max.Spannung
Range:
10.00 V [par. 6-10 -
*
10.00 V]
®
ist eine eingetragene Marke von Danfoss.
Funktion:
Die in Par. 6-01 Signalausfall Funktion
eingestellte Funktion wird dann aktiviert,
wenn das Eingangssignal an Analogeingän-
gen unter 50 % des Werts in Parametergrup-
pe 6-1* bis 6-6* („Klemme xx Skal. Min.Strom"
oder „Klemme xx Skal. Min.Spannung") sinkt
und mind. für die Dauer der in
Par. 6-00 Signalausfall Zeit eingegebenen Zeit
unterhalb dieses Wertes bleibt.
Funktion:
Eingabe der Min.-Spannung. Der Wert des
Analogeingangs muss dem in
Par. 6-14 Klemme 53 Skal. Min.-Soll/Istwert
eingestellten Min.-Sollwert/Istwert
entsprechen.
Funktion:
Parameter zum Skalieren der Max.-
Spannung. Dieser Analogeingang-Skalie-
rungswert sollte dem Max.-Sollwert/
Istwert aus Par. 6-15 Klemme 53 Skal. Max.-
Soll/Istwert entsprechen.
