Betrieb des Frequenzumricht...

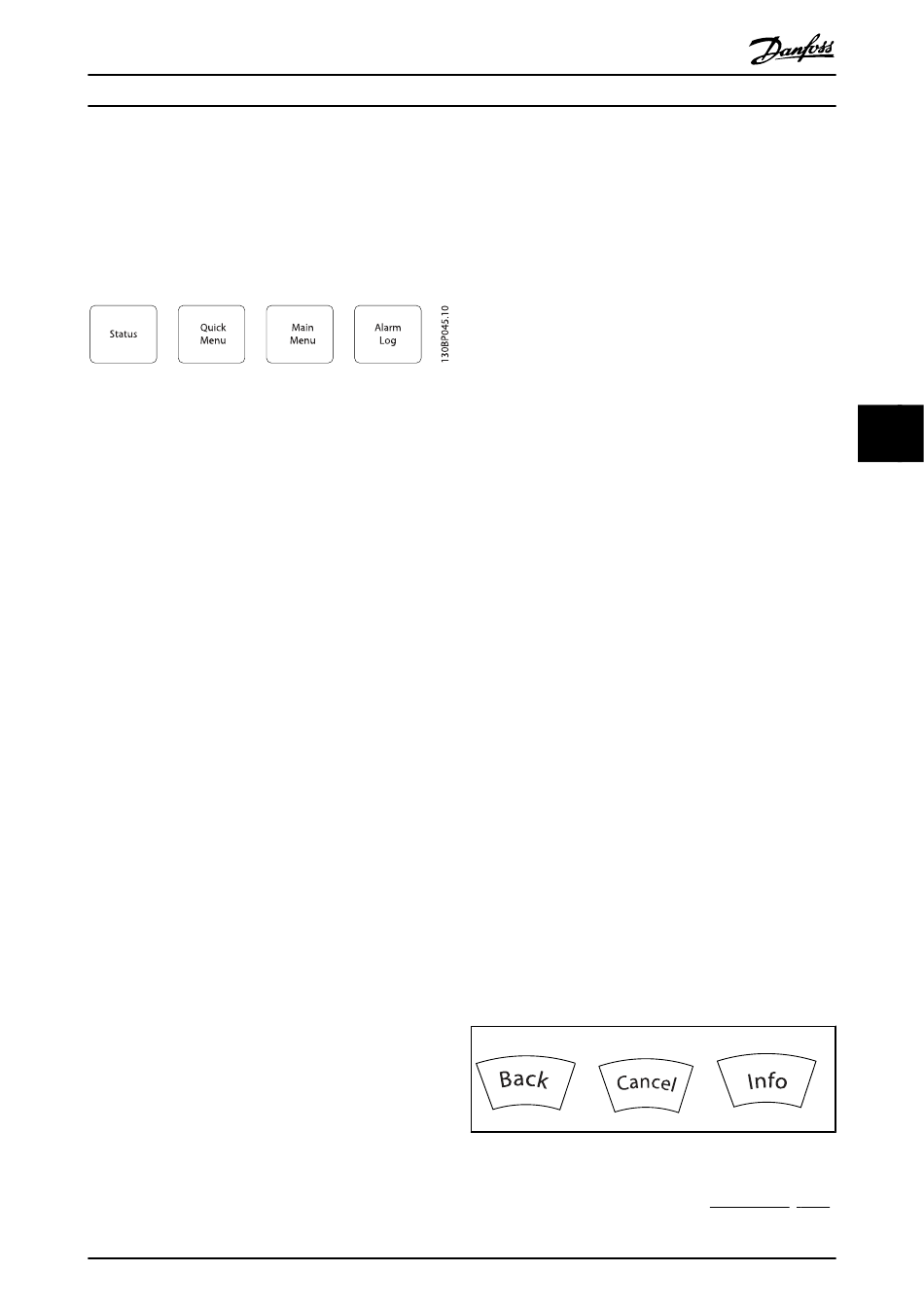

LCP-Tasten
Menütasten
Die Menütasten sind nach Funktionen gruppiert. Die Tasten
unter der Displayanzeige können zur Änderung der Statusan-
zeige, zum Parametrieren oder für den Zugriff auf den
Alarmspeicher genutzt werden.
[Status]
gibt den Zustand des Frequenzumrichters oder des Motors an.
Durch Drücken der Taste [Status] können Sie zwischen 3
verschiedenen Anzeigen wählen:
5 Betriebsvariablen, 4 Betriebsvariablen oder Zustand Smart
Logic Control
[Status] dient zur Wahl der Displayanzeige oder zum Zurück-
wechseln aus dem Quick-Menü-Modus, dem Hauptmenü-
Modus oder dem Alarm-Modus in den Anzeigemodus. Durch
Drücken der Taste [Status] kann eine zusätzliche Zeile
eingefügt werden.
[Quick Menu]
bietet schnellen Zugang zu verschiedenen Quick-Menüs. Hier
können die gebräuchlichsten VLT HVAC Drive-Funktionen
programmiert werden.
Das [Quick Menu] besteht aus:
- Benutzer-Menü
- Inbetriebnahme-Menü
- Funktionssätze
- Liste geänderter Parameter
- Protokolle
Über die Funktionen ist schneller und einfacher Zugriff auf alle
Parameter möglich, die für die Mehrzahl von VLT HVAC Drive-
Anwendungen erforderlich sind, darunter die meisten VVS-
und KLS-Versorgungs- und Rücklaufgebläse, Kühlturmgebläse,
Primär-, Sekundär- und Kondenswasserpumpen und anderen
Pumpen-, Lüfter- und Verdichteranwendungen. Neben
anderen Funktionen umfasst dies auch Parameter für die
Auswahl der Variablen, die am LCP angezeigt werden sollen,
digitale Festdrehzahlen, Skalierung von Analogsollwerten,
Einzel- und Mehrzonenanwendungen mit PID-Regelung sowie
spezielle Funktionen im Zusammenhang mit Lüftern, Pumpen
und Kompressoren.
Die meisten Quick-Menü-Parameter können direkt über das
Bedienfeld geändert werden, sofern über Par. 0-60 Hauptmenü
Passwort, Par. 0-61 Hauptmenü Zugriff ohne PW,
Par. 0-65 Benutzer-Menü Passwort oder Par. 0-66 Benutzer-
Menü Zugriff ohne PW kein Passwort eingerichtet wurde.
Produkthandbuch für VLT
Es kann direkt zwischen Quick-Menü-Modus und Hauptme-
nü-Modus gewechselt werden.
[Main Menu]
dient zum Zugriff und Programmieren aller Parameter. Die
meisten Hauptmenü-Parameter können direkt über das
Bedienfeld geändert werden, sofern über Parameter
Par. 0-60 Hauptmenü Passwort, Par. 0-61 Hauptmenü Zugriff
ohne PW, Par. 0-65 Benutzer-Menü Passwort oder
Par. 0-66 Benutzer-Menü Zugriff ohne PW kein Passwort
eingerichtet wurde. Für den großen Teil von VLT HVAC Drive-
Anwendungen ist es nicht notwendig, auf die Hauptmenüpa-
rameter zuzugreifen, da das Quick-Menü, das Inbetriebnahme-
Menü und Funktionssätze den einfachsten und schnellsten
Zugriff auf die typischen erforderlichen Parameter bieten.
Es kann direkt zwischen Hauptmenü-Modus und Quick-Menü-
Modus gewechselt werden.
Das 3 Sekunden lange Drücken der Taste [Main Menu]
ermöglicht die direkte Eingabe einer Parameternummer.
[Alarm Log]
zeigt eine Liste der letzten fünf Alarme an (nummeriert von
A1-A5). Um zusätzliche Informationen zu einem Alarmzustand
zu erhalten, markieren Sie mithilfe der Pfeiltasten die betref-
fende Alarmnummer, und drücken Sie [OK]. Werden beim
Auftreten des Alarms Betriebsvariablen gespeichert, können
diese ausgewählt und mit [OK] grafisch angezeigt werden.
Die Taste [Alarm Log] auf dem LCP gibt Zugriff auf Fehlerspei-
cher und Wartungsprotokoll.
[Back]
bringt Sie zum früheren Schritt oder zur nächsthöheren Ebene
in der Navigationsstruktur.
[Cancel]
macht die letzte Änderung oder den letzten Befehl rückgän-
gig, solange das Display nicht verändert wurde.
[Info]
liefert Informationen zu einem Befehl, einem Parameter oder
einer Funktion im Anzeigefenster. [Info] stellt bei Bedarf detail-
lierte Informationen zur Verfügung.
Durch Drücken von [Info], [Back] oder [Cancel] kann der
Infomodus beendet werden.
Navigationstasten
Die vier Navigationspfeile dienen zum Navigieren zwischen
den verschiedenen Optionen, die unter [Quick Menu], [Main
®
