Elektrische Installation

4 4

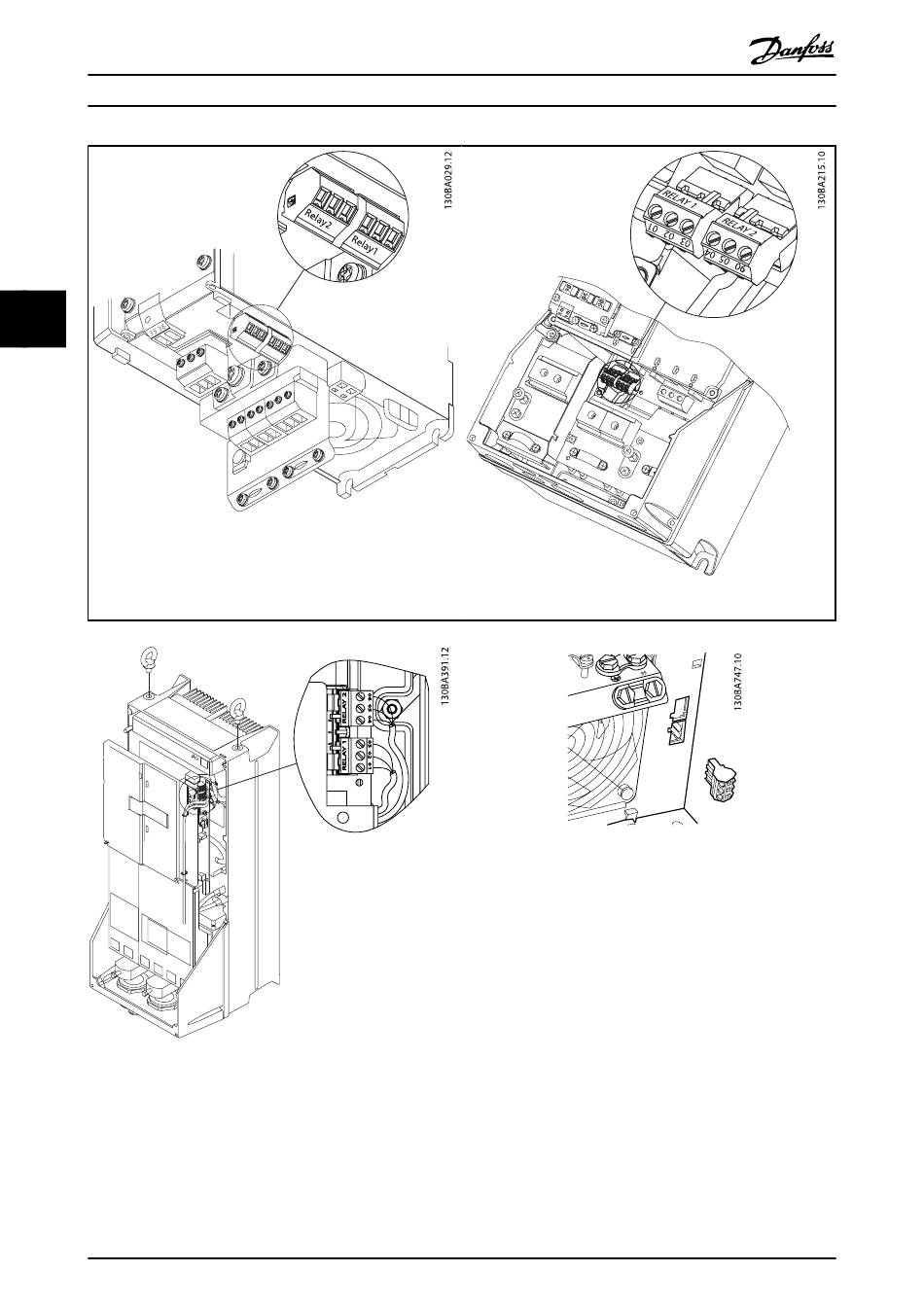

Klemmen für Relaisanschluss
(Baugrößen A2 und A3).
Abbildung 4.28: Klemmen für Relaisanschluss (Baugrößen C1 und
Die Relaisanschlüsse sind in der Zeichnung dargestellt. Die Relaisste-
cker (im Zubehör enthalten) sind angebracht.
40
Produkthandbuch für VLT
C2).
®
MG.11.AD.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Klemmen für Relaisanschluss
(Baugrößen A4, A5, B1 und B2).
Abbildung 4.29: Klemmen für Relaisanschluss B3. Werkseitig ist nur
ein Relaiseingang angebracht. Wenn das zweite Relais benötigt
wird, die Durchstoßöffnung ausbrechen.
