Mechanische Installation

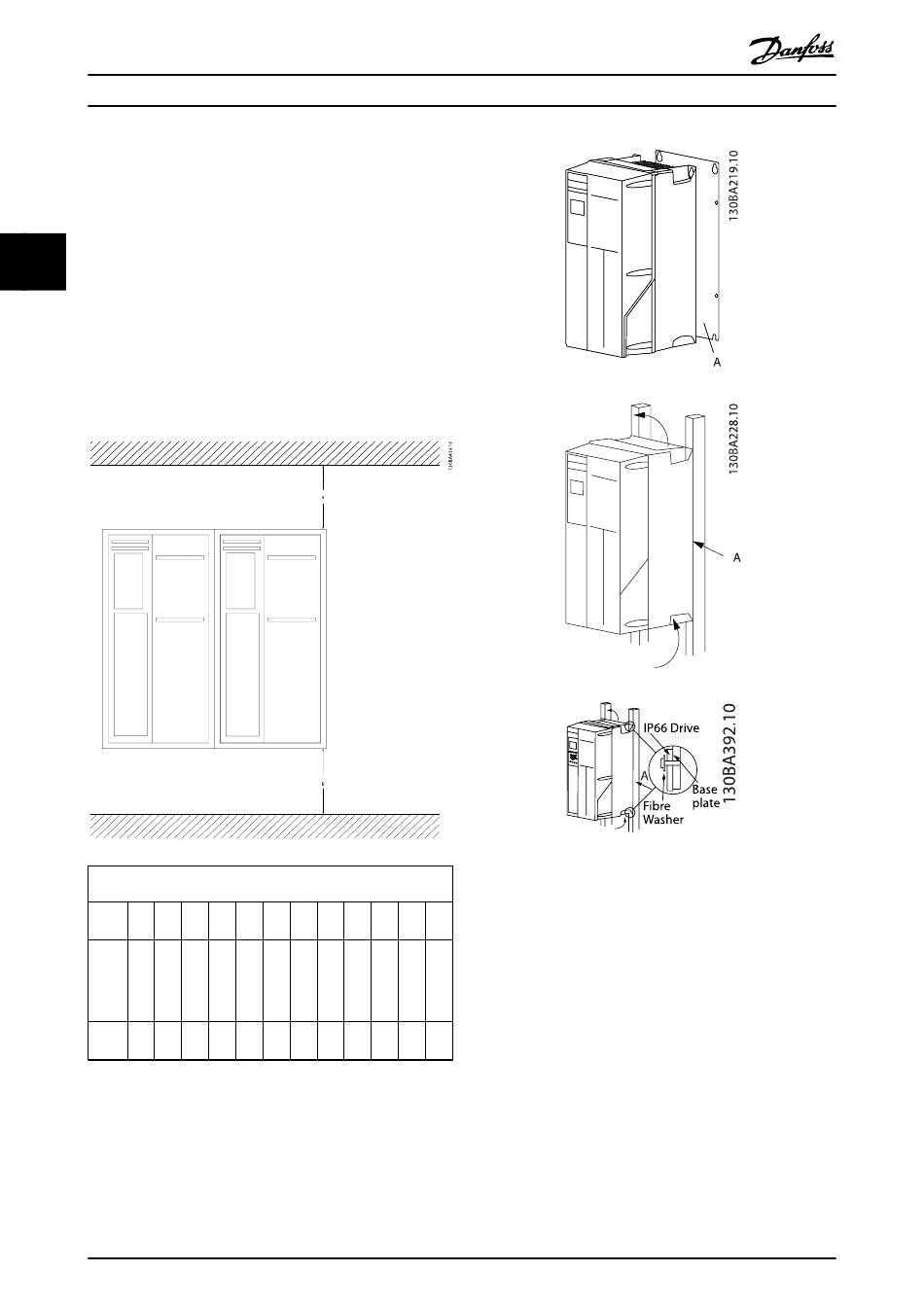

3.2.4 Mechanische Installation
Alle IP20-Baugrößen sowie die IP21/IP55-Baugrößen mit
Ausnahme von A2 und A3 eignen sich zur Installation
nebeneinander.
3 3
Wenn die IP21-Gehäuseabdeckung (130B1122 oder 130B1123)
in Verbindung mit Baugröße A2 oder A3 verwendet wird,
muss zwischen den Frequenzumrichtern ein Abstand von
mindestens 50 mm eingehalten werden.
Für optimale Kühlbedingungen muss über und unter dem
Frequenzumrichter freier Luftdurchlass gewährleistet sein.
Siehe nachstehende Tabelle.
Luftdurchlass für verschiedene Gehäuse
Gehä
A2 A3
use:
a
100 100 100 100 200 200 200 200 200 225 200 225
(mm):
b
100 100 100 100 200 200 200 200 200 225 200 225
(mm):
1. Sehen Sie die Befestigung gemäß den Angaben zu
den Montagelöchern vor.
2. Verwenden Sie geeignete Schrauben für die Oberflä-
che, auf der der Frequenzumrichter montiert wird.
Achten Sie auf ebene Auflage des Kühlkörpers und
ziehen Sie alle vier Schrauben gut an.
18
Produkthandbuch für VLT
A4 A5 B1 B2 B3 B4 C1
MG.11.AD.03 - VLT
®
HVAC Drive
Bei der Montage von Baugrößen A4, A5, B1, B2, B3, B4, C1, C2,
C3 und C4 auf einer nicht stabilen Wand muss der Frequen-
zumrichter wegen unzureichender Kühlluft über dem Kühlkör-
C2 C3 C4
per mit einer Rückwand A versehen werden.
Bei schwereren Frequenzumrichtern (B4, C3, C4) ist eine
Hebevorrichtung zu verwenden. Befestigen Sie zunächst die
unteren beiden Schrauben an der Wand. Heben Sie den
Frequenzumrichter auf die unteren beiden Schrauben, und
fixieren Sie ihn mit den oberen beiden Schrauben an der
Wand.
®
ist eine eingetragene Marke von Danfoss.
