5.2 Anwendungsbeispiele

5.2.1 Start/Stopp

Klemme 18 = Start/Stopp Par. 5-10 Klemme 18 Digitaleingang
[8] Start
Klemme 27 = [0] Ohne Funktion Par. 5-12 Klemme 27 Digital-
eingang [0] Ohne Funktion (Standard: Motorfreilauf (inv.)
Par. 5-10 Klemme 18 Digitaleingang = Start (Werksein-
stellung)
Par. 5-12 Klemme 27 Digitaleingang = Motorfreilauf
(inv.) (Standard)

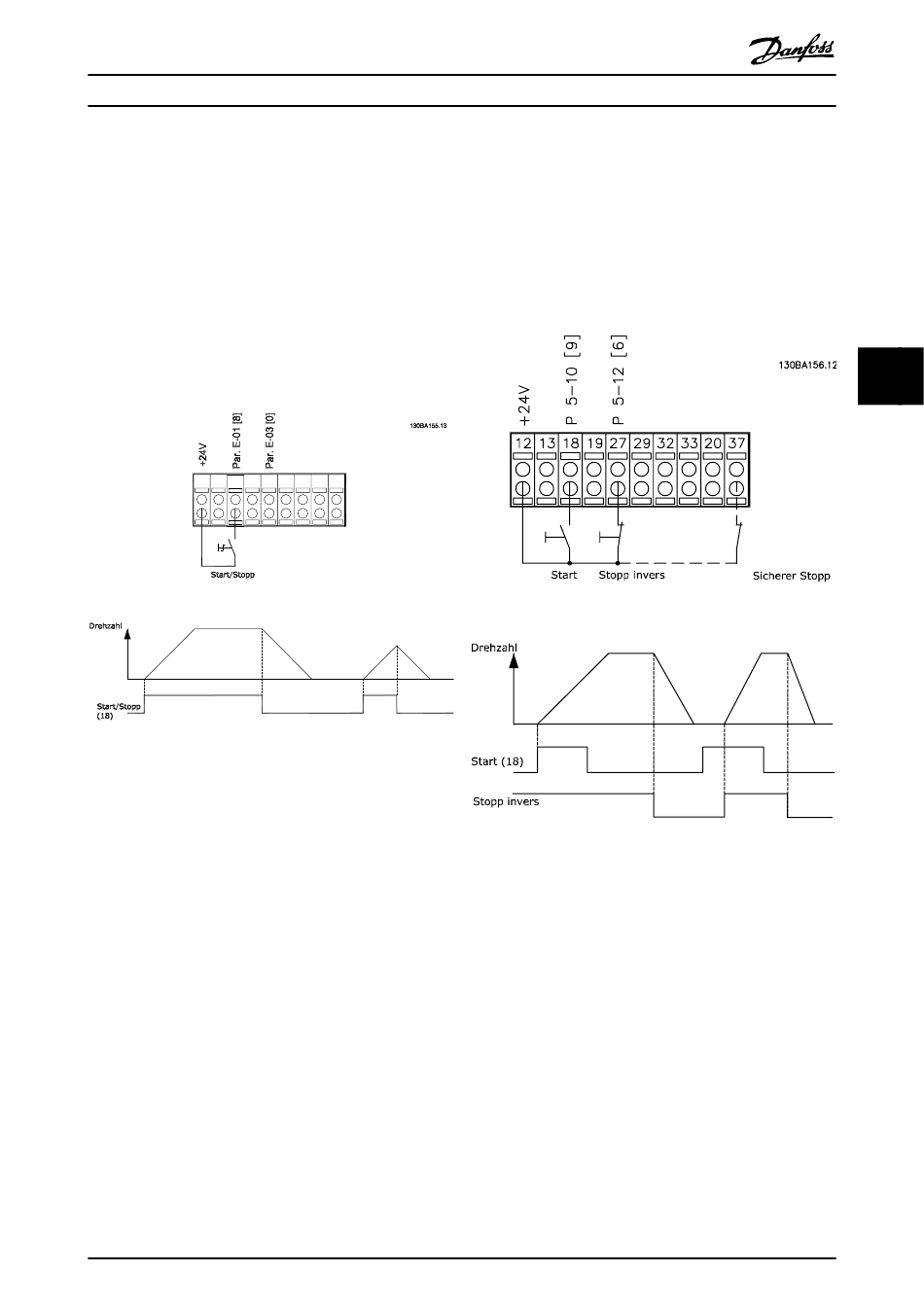

Abbildung 5.4: Klemme 37: Nur mit Funktion „Sicherer Stopp"
verfügbar!
Produkthandbuch für VLT

5.2.2 Pulsstart/-stopp

Klemme 18 = Start/Stopp Par. 5-10 Klemme 18 Digitaleingang
[9] Puls-Start
Klemme 27= Par. 5-12 Klemme 27 Digitaleingang [6] Stopp
(invers)
®
MG.11.AD.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Par. 5-10 Klemme 18 Digitaleingang = Puls-Start
Par. 5-12 Klemme 27 Digitaleingang = Stopp
Abbildung 5.5: Klemme 37: Nur mit Funktion „Sicherer Stopp"
verfügbar!
