Programmieren des Frequenzu...
7 7

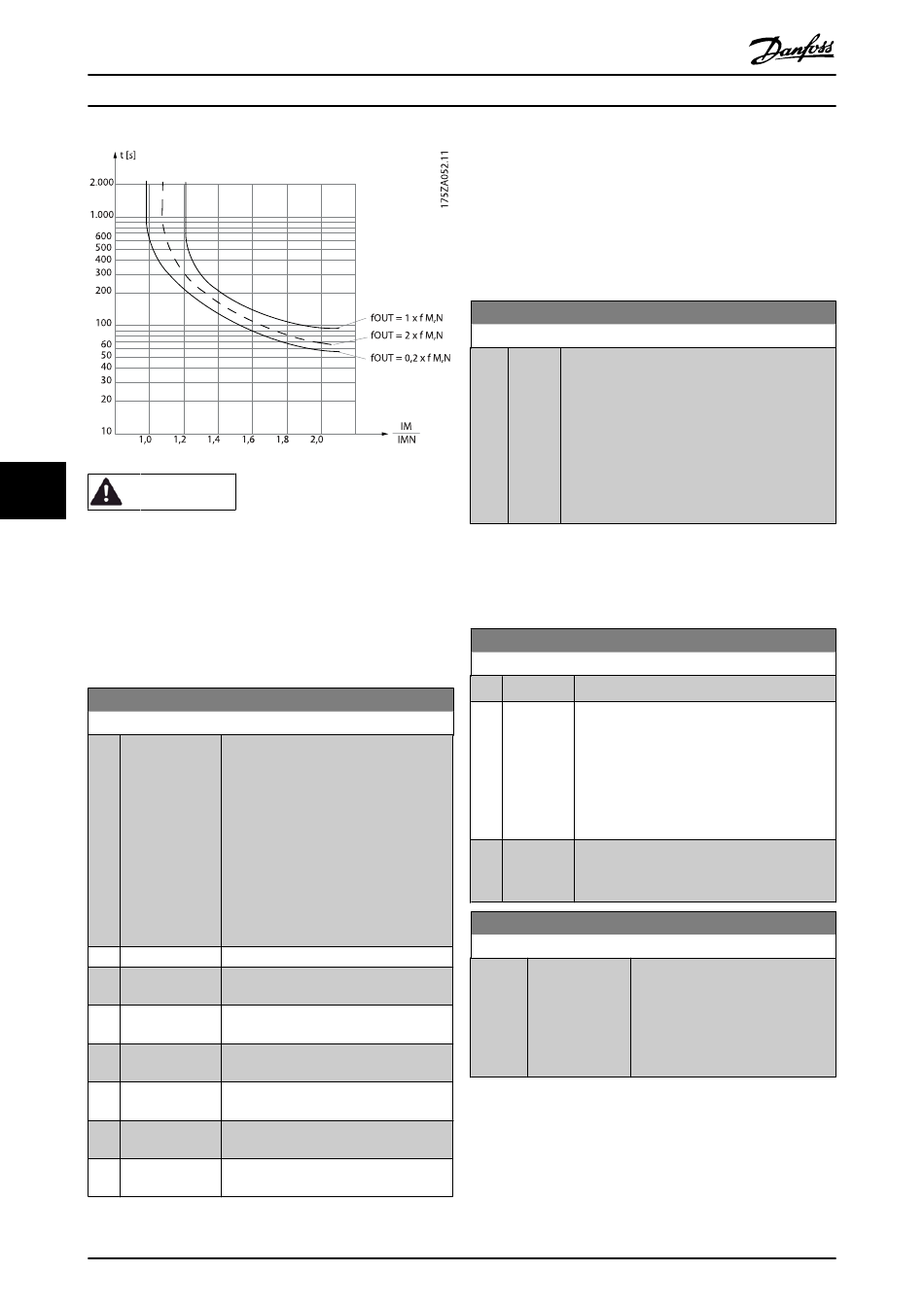

WARNUNG
Um den PELV-Schutzgrad beizubehalten, müssen alle
steuerklemmenseitig angeschlossenen Geräte den
PELV-Anforderungen entsprechen, d. h. Thermistoren
müssen beispielsweise verstärkt/zweifach isoliert sein.
HINWEIS
Danfoss empfiehlt die Verwendung von 24 VDC als
Thermistor-Versorgungsspannung.
1-93 Thermistoranschluss
Option:
[0] Ohne
*
[1] Analogeingang
53
[2] Analogeingang
54
[3] Digitaleingang
18
[4] Digitaleingang
19
[5] Digitaleingang
32
[6] Digitaleingang
33
76
Produkthandbuch für VLT
Funktion:
Definiert die Anschlussstelle des
Motorthermistors (PTC-Sensor). Die
Auswahl einer Analogeingangsoption [1]
oder [2] ist nicht möglich, wenn der
Analogeingang bereits als Sollwertquelle
verwendet wird (Auswahl in
Par. 3-15 Variabler Sollwert 1,
Par. 3-16 Variabler Sollwert 2 oder
Par. 3-17 Variabler Sollwert 3 ).
Bei Verwendung von MCB 112 muss
immer [0] Ohne ausgewählt sein.
MG.11.AD.03 - VLT
®
HVAC Drive
HINWEIS
Dieser Parameter kann nicht bei laufendem Motor
geändert werden.
HINWEIS
Digitaleingang muss in Par. 5-00 auf [0] PNP - Aktiv bei 24
V eingestellt werden.
2-00 DC-Halte-/Vorwärmstrom
Range: Funktion:
50 [0 - Der angegebene Haltestrom bezieht sich in
% 160. %] Prozent auf den Motornennstrom I
*
Par. 1-24 Motornennstrom. 100 % DC-Haltestrom
entsprechen I
Definiert die Intensität der Gleichspannungs-
Halten-Funktion (auch zum Vorwärmen des
Motors geeignet).
Dieser Par. ist aktiv, wenn [1] DC-Halten/Vorwärm.
in Par. 1-80 Funktion bei Stopp gewählt ist.
HINWEIS
Der Maximalwert ist abhängig von Motornennstrom.
Eine zu lange Stromleistung von 100 % vermeiden, da
dies zu Motorschäden führen kann.
2-10 Bremsfunktion
Option:
[0] Aus Kein Bremswiderstand installiert.
*
[1] Bremswi- Der Frequenzumrichter wird für den Anschluss
derstand eines Bremswiderstands konfiguriert. Bei
angeschlossenem Bremswiderstand ist beim
Bremsen (generatorischer Betrieb) eine höhere
DC-Spannung verfügbar. Die Funktion Bremswi-
derstand ist nur bei Geräten mit eingebauter
dynamischer Bremse verfügbar.
[2] AC-Bremse AC-Bremse funktioniert nur im Modus Kompres-
sormoment in Par. 1-03 Drehmomentverhalten
der Last.
2-16 AC-Bremse max. Strom
Range:
100.0 % [Application
*
dependant]
®
ist eine eingetragene Marke von Danfoss.
M,N
.
M,N
Funktion:
Funktion:
Definiert den maximalen Motorstrom
während der AC-Bremsfunktion. Zu
hohe Ströme können die Motorwick-
lung überhitzen. Die AC-Bremse steht
nur bei Fluxvektorbetrieb zur
Verfügung (nur FC 302).
