Betrieb des Frequenzumricht...
Kontroll-Anzeigen (LEDs):
•
On (Grüne LED): Zeigt an, dass das Gerät betriebsbe-
reit ist.
•
Warn. (Gelbe LED): Zeigt eine Warnung an.
•
Alarm (Rot blinkende LED): Zeigt einen Alarmzu-
stand an.
[Menu]-Taste
Wählen Sie eine der folgenden Betriebsarten:
•
Zustand
•
Inbetriebnahme-Menü
•
Hauptmenü
Hauptmenü
dient zum Zugriff und Programmieren aller Parameter.
6 6
Die Parameter können direkt über das Bedienfeld geändert
werden, sofern über Par. 0-60 Hauptmenü Passwort,
Par. 0-61 Hauptmenü Zugriff ohne PW, Par. 0-65 Benutzer-Menü
Passwort oder Par. 0-66 Benutzer-Menü Zugriff ohne PW kein
Passwort eingerichtet wurde.
Quick Setup bietet Zugriff auf die Kurzinbetriebnahme, bei der
nur die wichtigsten Parameter des Frequenzumrichters
eingestellt werden.
Die Parameterwerte können mit den Pfeiltasten nach oben
und unten geändert werden, wenn der jeweilige Wert blinkt.
Wählen Sie das Hauptmenü, indem Sie die Taste [Menu]
wiederholt drücken, bis die Main Menu-Anzeige leuchtet.
Wählen Sie die Parametergruppe [xx-__], und drücken Sie
[OK].
Wählen Sie den Parameter [__-xx], und drücken Sie [OK].
Wenn der Parameter ein Arrayparameter ist, wählen Sie die
Arraynummer, und drücken Sie [OK].
Wählen Sie den gewünschten Datenwert, und drücken Sie
[OK].
Navigationstasten
[Back]
Bringt Sie zu einem früheren Schritt zurück.
Die Pfeiltasten [
dienen dazu, zwischen Parametergruppen, Parametern und
innerhalb von Parametern zu wechseln.
[OK]
wird benutzt, um einem mit dem Cursor markierten Parameter
auszuwählen und um die Änderung einer Parametereinstel-
lung zu bestätigen.
60
Produkthandbuch für VLT
▲ ▼
] [ ]
MG.11.AD.03 - VLT
®
HVAC Drive
P 2-03
M enu

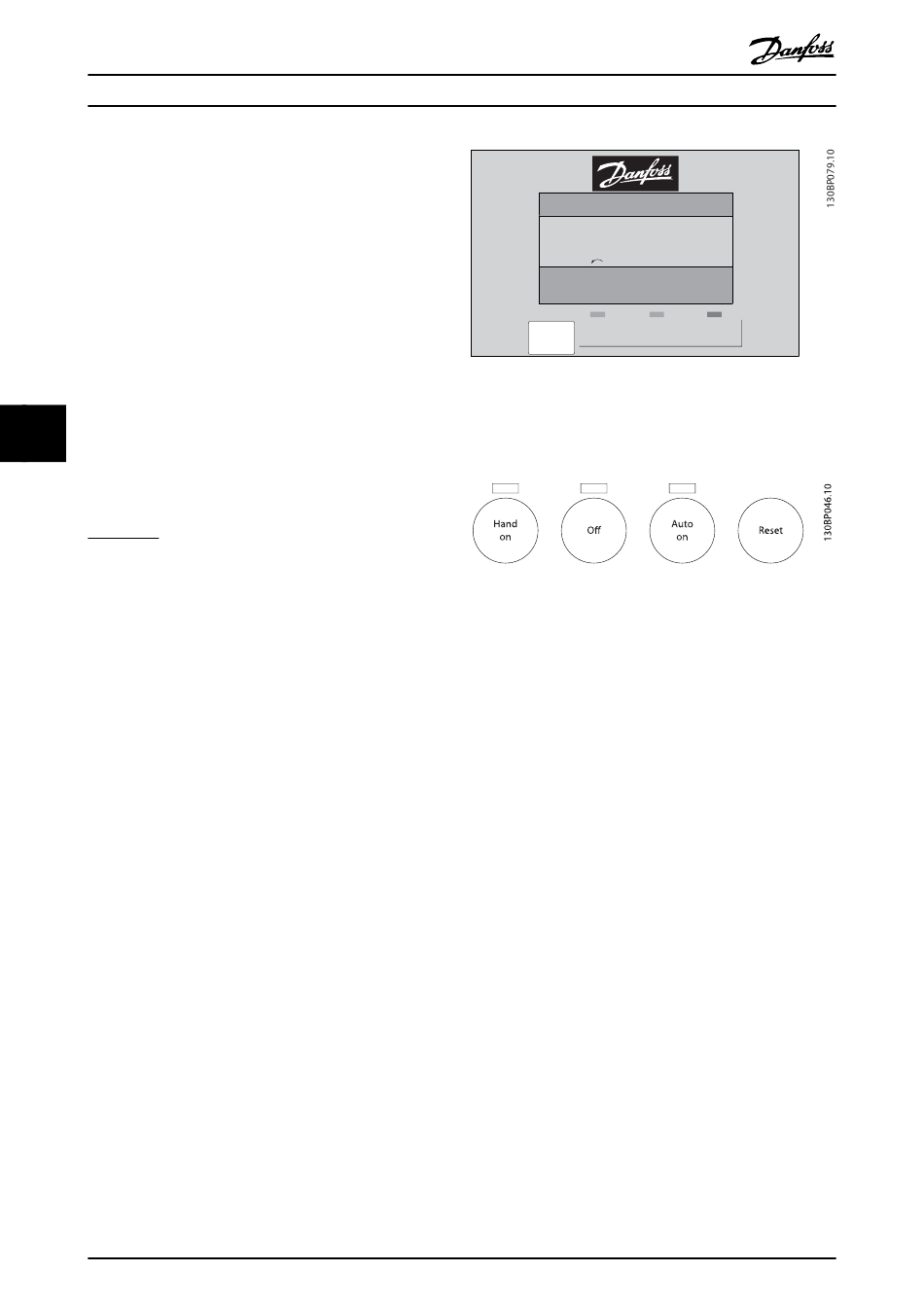

Abbildung 6.4: Displaybeispiel
Bedientasten
Tasten zur Hand/Ort-Steuerung befinden sich unten am
Bedienteil.
Abbildung 6.5: Bedientasten am numerischen LCP 101
[Hand on]
ermöglicht die Steuerung des Frequenzumrichters über das
LCP. [Hand on] startet auch den Motor und ermöglicht die
Änderung der Motordrehzahl mittels der Pfeiltasten. Die Taste
kann mit Par. 0-40 [Hand On]-LCP Taste aktiviert [1] oder deakti-
viert [0] werden.
Externe Stoppsignale, die durch Steuersignale oder einen
seriellen Bus aktiviert werden, heben einen über das LCP
erteilten „Start"-Befehl auf.
An den Steuerklemmen sind die folgenden Signale weiter
wirksam, auch wenn [Hand on] aktiviert ist:
•
[Hand on] - [Off] - [Auto on]
•
Alarm quittieren
•
Motorfreilauf Stopp invers
•
Reversierung
•
Parametersatzauswahl lsb - Parametersatzauswahl
msb
•
Stoppbefehl über serielle Schnittstelle
•
Schnellstopp
•
DC-Bremse
[Off]
dient zum Stoppen des angeschlossenen Motors. Die Taste
kann mit Par. 0-41 [Off]-LCP Taste aktiviert [1] oder deaktiviert
[0] werden.
®
