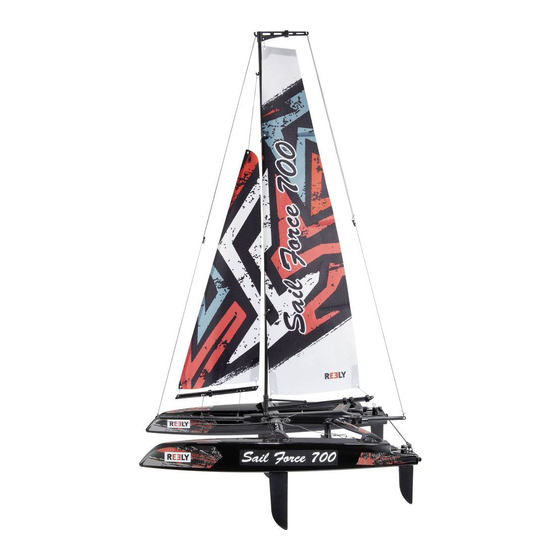

Reely Sail Force 700 Bedienungsanleitung
Verwandte Anleitungen für Reely Sail Force 700
Inhaltszusammenfassung für Reely Sail Force 700
- Seite 1 Bedienungsanleitung Segelboot, 2,4 GHz, „Sail Force 700“, RTR Best.-Nr. 2347408 Seite 2 - 23 Operating Instructions Sailing Boat, 2.4GHz, “Sail Force 700”, RtR Item No. 2347408 Page 24 - 45...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................4 Symbol-Erklärung ..............................4 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................5 Ersatzteile ................................5 Aktuelle Bedienungsanleitungen .........................6 Sicherheitshinweise .............................6 a) Allgemeine Hinweise .............................7 b) Batterien/Akkus .............................7 c) Segelbedingungen ............................7 Bedienelemente und Komponenten ........................8 a) Modell-Segelboot ............................8 b) Sender (Fernsteuerung) ..........................9 c) Empfängereinheit ............................9 Montage ................................10 a) Ablageständer .............................10 b) Segel und Takelage ............................. - Seite 3 16. Grundlagen des Segelns ...........................18 a) Kurse zum Wind ............................18 b) Rundkurs segeln ............................19 c) Strategie zum Ablegen ..........................20 17. Problembehandlung ............................21 18. Pflege und Reinigung ............................21 19. Konformitätserklärung (DOC) ..........................22 20. Entsorgung ................................22 a) Produkt ................................22 b) Batterien/Akkus ............................22 21. Technische Daten ..............................23 a) Segelboot ..............................23 b) Segelbedingungen ............................23 c) Sender (Fernsteuerung) ..........................23...
-
Seite 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Be- dienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Lieferumfang
4. Lieferumfang Nicht im Lieferumfang enthalten, aber erforderlich: • 4 x Batterien vom Typ AA/Mignon für den Sender • 3 x Batterien vom Typ AAA für den Empfänger • Kreuzschlitzschraubendreher Sender (Fernsteuerung) Bootsständer (2 x Träger, 2 x Profile, Katamaran-Rumpf + (2 x Servo, 1 x 4 x Schaumstoffstreifen) Empfänger, Batteriekasten) 2 x Stoffdeckflicken... -
Seite 6: Aktuelle Bedienungsanleitungen
6. Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. 7. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshin- weise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. -
Seite 7: Allgemeine Hinweise
a) Allgemeine Hinweise • Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern. • Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für Kinder zu einem gefährlichen Spielzeug werden. • Schützen Sie das Gerät vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, brennbaren Gasen, Dämpfen und Lösungsmitteln. -
Seite 8: Bedienelemente Und Komponenten
8. Bedienelemente und Komponenten a) Modell-Segelboot ONOFF A Vorstag-Top-Haken F Klemmschieber K Oberer Achterstag- O Batterie-/Empfäng- (Vorstag) shaken erfach B Mast G Klüverbaum L Achterstag P Großsegelbaum C Focksegel-Top-Haken H Rumpf M Hauptsegel Q Spund D Vorstag I Kiel N Klemmschieber R Seitenruder E Focksegel (Achterstag) -
Seite 9: Sender (Fernsteuerung)
b) Sender (Fernsteuerung) 1 Batterie-/Akkufach (Rückseite) 2 Segel-Joystick 3 Segeltrimmung (in Neutralstellung) 4 Statusanzeigen 5 Ruder-Joystick 6 Rudertrimmung (in Neutralstellung) c) Empfängereinheit BIND 7 Antenne 8 Statusanzeige 9 Kopplungstaste... -
Seite 10: Montage
9. Montage a) Ablageständer • Entfernen Sie die Verpackung vom Segelboot. • Setzen Sie das Segelboot auf den Bootsständer. -
Seite 11: Segel Und Takelage
b) Segel und Takelage Setzen Sie den Mast ein. Lösen Sie die Takelage am Heck. Stellen Sie die Leinenspannung ein. Die Leine sollte Hängen Sie das Achterstag in den oberen Haken ein. unter Spannung stehen, aber den Mast nicht durch- biegen. - Seite 12 Stellen Sie die Leinenspannung ein. Die Leine sollte Hängen Sie die Fock in den oberen Haken des unter Spannung stehen, aber den Mast nicht durch- Focksegels ein. biegen. Hängen Sie die Schnurschlaufe in den Haken des Stellen Sie den Silikonring ein, um die Leine straff zu Klüverbaums ein.
-
Seite 13: Klüverbaum Und Großbaum Einstellen
Fädeln Sie die Hauptbaumschnur durch die Ösen und befestigen Sie die Schlaufe am Stift. 15mm Stellen Sie die Silikonringe (M2, M3) ein, um die Großsegelkurve einzustellen. 10. Klüverbaum und Großbaum einstellen Voraussetzungen: • Batterien sind installiert: Informationen dazu finden Sie in Abschnitt „12. Batterien einsetzen“ auf Seite 14. • Sender und Empfänger sind verbunden: Informationen dazu finden Sie in Abschnitt „13. Sender und Emp- fänger koppeln“ auf Seite 15. 15 - 20mm 1. -
Seite 14: Stoffdeckflicken
11. Stoffdeckflicken Hinweis: • Lassen Sie das klebende Gewebepflaster nicht nass werden, da es sonst seine Haftung verlieren kann. • Dehnen Sie den Stoffflicken beim Anbringen oder Entfernen nicht. Dadurch wird die Form verzerrt und die Dichtung kann be- einträchtigt werden. Die Gewebe-Deckpflaster werden zur Abdichtung des Rumpfes verwendet. Dadurch wird verhindert, dass Wasser eindringt und die Elektronik im Inne- ren beschädigt. -
Seite 15: Sender Und Empfänger Koppeln
13. Sender und Empfänger koppeln Wichtig: • Während der Kopplung müssen sich Sender und Empfänger innerhalb von 5 m zueinander befinden. • Der Sender befindet sich im Batteriefach. Sender und Empfänger sind werkseitig gekoppelt. Wenn Sie feststellen, dass Ihr Sender und Empfänger nicht mehr gekoppelt sind (Statusanzeige des Empfängers leuchtet rot), gehen Sie wie folgt vor: 1. Sender: Bringen Sie den Segel-Joystick in die untere Position. 2. -
Seite 16: Bedienelemente
b) Bedienelemente Joystick Beschreibung B: Segel aufgefiert Segel A: Segel dichtgeholt L: nach links Seitenruder R: nach rechts c) So passen Sie die Trimmung an Segel trimmen Rudertrimmung Segel trimmen Die Segel müssen sich in der korrekten Position befinden, wenn sie ganz aufgefiert oder dichtge- holt sind. Rudertrimmung Die Ruder sollten in der Mittelstellung (neutral) sein, wenn der Rudersteuerknüppel in der Mitte steht. -
Seite 17: Segeln
15. Segeln c) Sender und Empfänger einschalten Hinweis 1. Sender: Bewegen Sie den Segel-Joystick in die untere • Segeln Sie nicht über die Sendereichweite hi- Position und schalten Sie das Gerät EIN. naus: ca. 200 m. 2. Empfänger: Schalten Sie den Empfänger auf ein. •... -
Seite 18: Grundlagen Des Segelns
16. Grundlagen des Segelns Die folgenden Bilder zeigen ein Einrumpf-Segelboot, aber die Prinzipien sind die gleichen für einen Mehr- rumpf-Katamaran. Es gibt zahlreiche Segelbücher und Online-Ressourcen mit nützlichen Informationen für Anfänger und erfahrene Segler. Hier finden Sie einige grundlegende Segeltheorien, die Ihnen helfen, hinaus und zurück an Land zu segeln. a) Kurse zum Wind Windrichtung Kurs zum Wind Segel trimmen Beschreibung Unerreichbarer... -
Seite 19: Rundkurs Segeln
b) Rundkurs segeln Windrichtung Oben Unerreichbarer Seitenansicht Sektor Unten Kurs zum Wind Segel trimmen Beschreibung Hart am Wind segeln, knapp außerhalb des „unerreichbaren Sek- Hart am Wind Dichtgeholt tors“ Segelboot „gewendet“ (A → B): Bug des Segelbootes kreuzt den Hart am Wind Dichtgeholt „unerreichbaren Sektor“... -
Seite 20: Strategie Zum Ablegen
Tipps • Um gegen den Wind zu segeln („unten“ → „oben“), muss das Segelboot „hart am Wind“ entlang einer Kante des „unerreichbaren Sektor“ segeln. Nachdem Sie eine gewisse Strecke gesegelt sind, wenden Sie durch den „uner- reichbaren Sektor“ zur anderen Kante. Segeln Sie im Zickzack, um gegen den Wind voranzukommen. • Die Segel wechseln die Seite, wenn Sie den „unerreichbaren Sektor“ durchqueren. Legen Sie das Ruder nicht gerade, bevor das Segelboot den „unerreichbaren Sektor“... -
Seite 21: Problembehandlung
17. Problembehandlung Problem Mögliche Ursache Maßnahmen zur Behebung Steuern Sie am „unerreichbaren Sek- Steckt im „unerreichbaren Sektor“ fest. tor“ vorbei. Nicht im „unerreichbaren Sektor“, aber „Se- Holen Sie die Segel dicht, bis sie aufhö- Segelboot bewegt sich geltrimmung“ ist nicht korrekt. ren zu flattern. -
Seite 22: Konformitätserklärung (Doc)
19. Konformitätserklärung (DOC) Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads Geben Sie die Bestellnummer des Produkts in das Suchfeld ein; anschließend können Sie die EU-Konfor- mitätserklärung in den verfügbaren Sprachen herunterladen. -
Seite 23: Technische Daten
21. Technische Daten a) Segelboot Batterie .............3 x AAA 1,5 V Batterien Anzeige Batterie schwach ........Nein Laufzeit .............max. 1 Std. (neue Batterien) Servos ..............2x (Ruder + Segeltrimmung) Segelfläche ............Fock: 2,6 dm Hauptsegel: 5,3 dm Bootsabmessungen (L x B x H) ......400 x 255 x 700 mm Gewicht ............. - Seite 46 This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the technical status at the time of printing.
