Installation
8
Installationshinweise Grundgerät – Elektrik
8.2.3

EMV-gerechte Installation

8.2.4

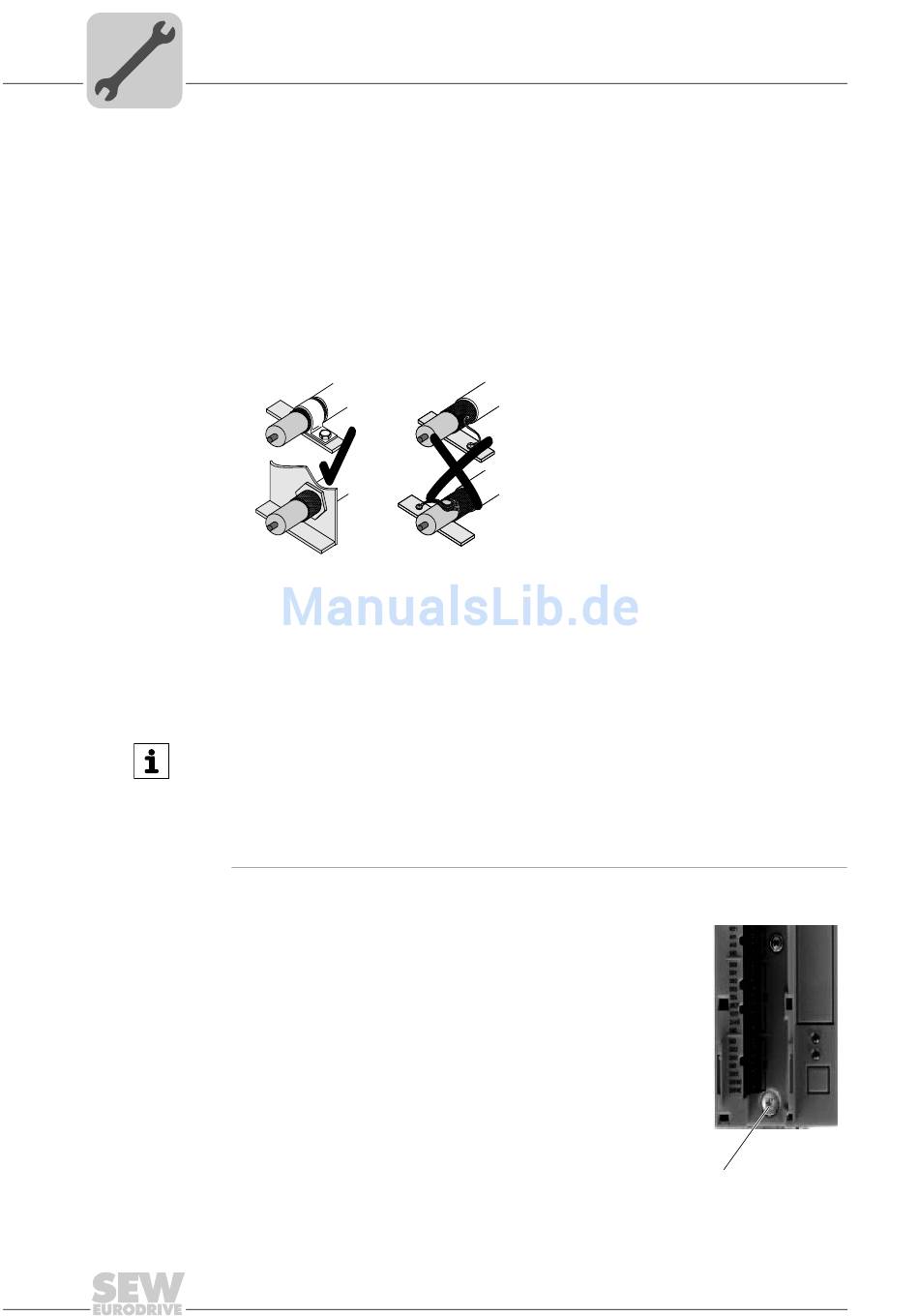

Schirmklemmen

Installation Schirm-
blech für
Steuerelektronik
(alle Baugrößen)
180
• Führen Sie alle Leitungen außer der Netzzuleitung geschirmt aus. Beim Motorkabel
können Sie zum Erreichen der Störaussendungs-Grenzwerte alternativ zum Schirm
die Option HD.. (Ausgangsdrossel) einsetzen.
• Beim Einsatz geschirmter Motorkabel, z. B. konfektionierte Motorkabel von
SEW-EURODRIVE, müssen Sie ungeschirmte Adern zwischen Schirmauflage und
Anschlussklemme des Umrichters möglichst kurz ausführen.
• Legen Sie den Schirm auf kürzestem Weg mit flächigem Kontakt beidseitig auf
Masse. Erden Sie bei doppelt geschirmter Leitung den äußeren Schirm auf der
Umrichterseite und den inneren Schirm am anderen Ende.
• Zur Abschirmung der Leitungen können Sie auch geerdete Blechkanäle oder
Metallrohre verwenden. Verlegen Sie die Leistungs- und Steuerleitungen dabei
getrennt voneinander.
• Erden Sie den Umrichter und alle Zusatzgeräte hochfrequenzgerecht
flächigen, metallischen Kontakt der Gerätegehäuse mit Masse, beispielsweise
unlackierte Schaltschrank-Einbauplatte.
HINWEIS
®
• MOVITRAC B ist ein Produkt, das EMV-Störungen gemäß EN 61800-3 verursa-
chen kann. In diesem Fall kann es für den Betreiber erforderlich sein, entspre-
chende Maßnahmen durchzuführen.
• Ausführliche Hinweise zur EMV-gerechten Installation finden Sie in der Druck-
schrift "Praxis der Antriebstechnik: EMV in der Antriebstechnik" von SEW-EURO-
DRIVE.
®

Bei MOVITRAC

B wird serienmäßig ein Schirmblech für
Steuerelektronik mit einer Befestigungsschraube mitgeliefert.
Montieren Sie das Schirmblech für Steuerelektronik wie folgt:
1. Lösen Sie zunächst die Schraube [1]
2. Schieben Sie die Schirmklemme in den Schlitz in dem
Kunststoffgehäuse
3. Schrauben Sie die Schirmklemme fest
9007199272247947
[1]
Systemhandbuch – MOVITRAC® B
