FEHLERDIAGNOSE
10.4

Statusanzeige BAM100

7 8
B E T R I E B S A N L E I T U N G | Bulkscan®
Anzeige
Mögliche Ursache
Zu viele ungültige Messpunk-
te innerhalb eines Scans
Tab. 21: Fehler- und Statusanzeigen der 7-Segment-Anzeige

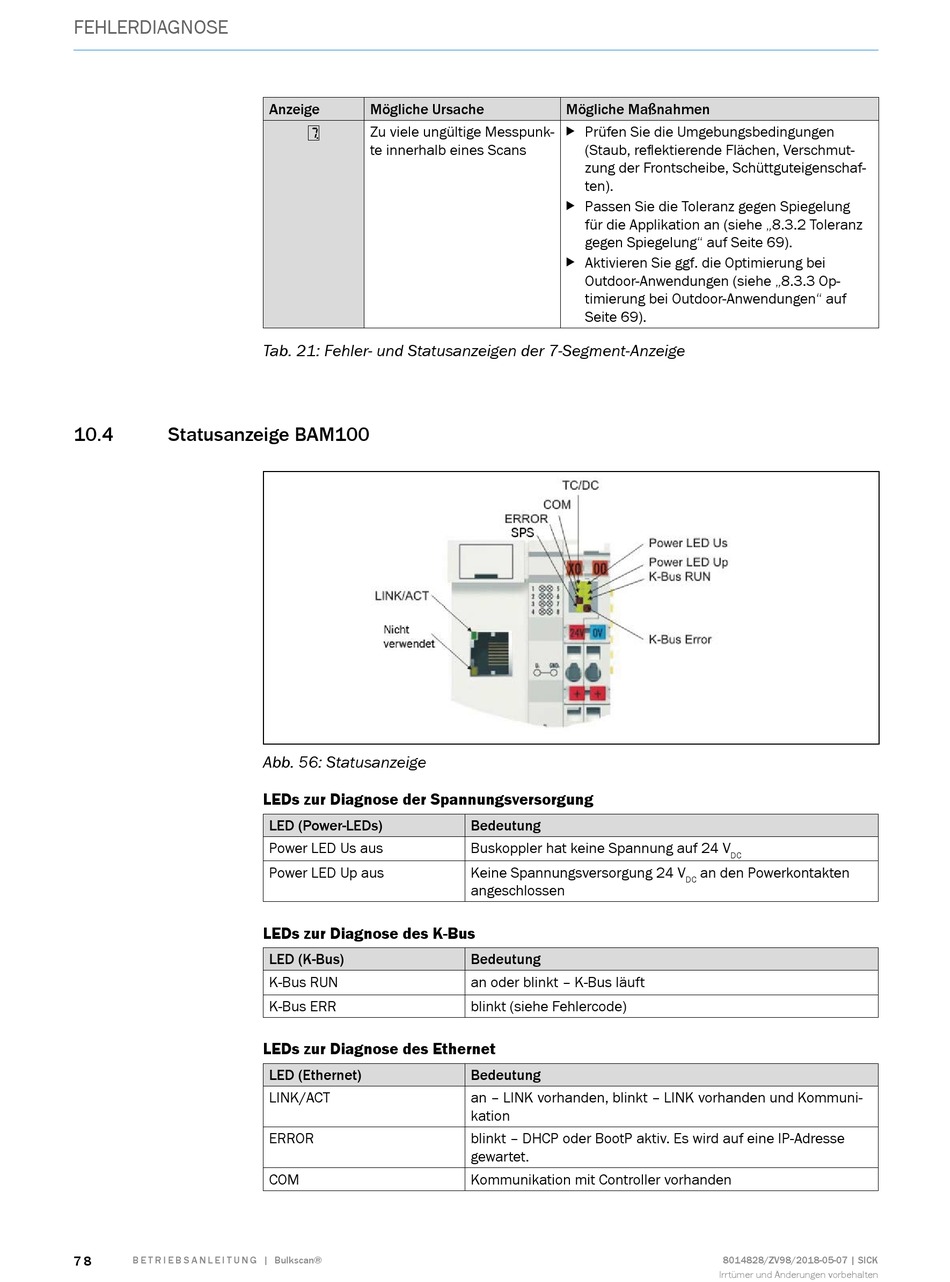

Abb. 56: Statusanzeige
LEDs zur Diagnose der Spannungsversorgung
LED (Power-LEDs)
Power LED Us aus
Power LED Up aus
LEDs zur Diagnose des K-Bus
LED (K-Bus)
K-Bus RUN
K-Bus ERR
LEDs zur Diagnose des Ethernet
LED (Ethernet)
LINK/ACT
ERROR
COM
Mögliche Maßnahmen
 Prüfen Sie die Umgebungsbedingungen
(Staub, reflektierende Flächen, Verschmut-
zung der Frontscheibe, Schüttguteigenschaf-
ten).
 Passen Sie die Toleranz gegen Spiegelung
für die Applikation an (siehe „8.3.2 Toleranz
gegen Spiegelung" auf Seite 69).
 Aktivieren Sie ggf. die Optimierung bei
Outdoor-Anwendungen (siehe „8.3.3 Op-
timierung bei Outdoor-Anwendungen" auf
Seite 69).
Bedeutung
Buskoppler hat keine Spannung auf 24 V
Keine Spannungsversorgung 24 V
angeschlossen
Bedeutung
an oder blinkt – K-Bus läuft
blinkt (siehe Fehlercode)
Bedeutung
an – LINK vorhanden, blinkt – LINK vorhanden und Kommuni-
kation
blinkt – DHCP oder BootP aktiv. Es wird auf eine IP-Adresse
gewartet.
Kommunikation mit Controller vorhanden
DC
an den Powerkontakten
DC
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
