MONTAGE
Hinweis
4 0
B E T R I E B S A N L E I T U N G | Bulkscan®

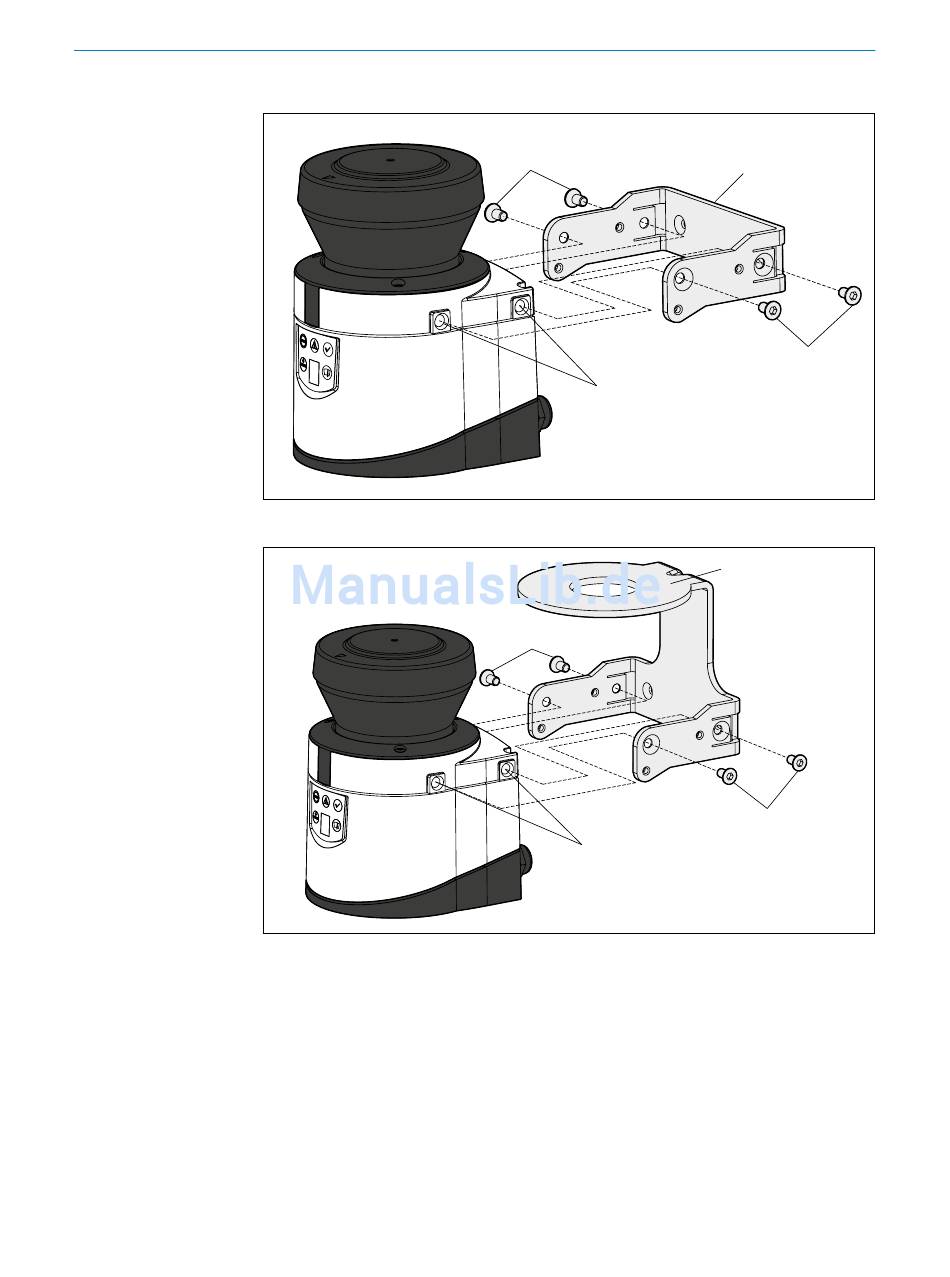

Abb. 20: Befestigung mit Befestigungssatz 1a (Art.-Nr. 2034324)
Abb. 21: Befestigung mit Befestigungssatz 1b (Art.-Nr. 2034325)
1. Montieren Sie den Befestigungssatz 1a oder 1b an der Befestigungsfläche.
2. Montieren Sie dann den Bulkscan® LMS111 an Befestigungssatz 1a oder 1b.
Beachten Sie bei der Montage die Maßzeichnungen (siehe „11.4.6 Maßzeichnungen
Befestigungssätze (nur für Bulkscan® LMS111)" auf Seite 92).
Befestigungsschrauben
Gewindebohrungen M5x8
Befestigungsschrauben
Gewindebohrungen M5x8
Befestigungssatz 1a
Befestigungsschrauben
Befestigungssatz 1b
Befestigungsschrauben
