6.3.2 Digitale Eingänge potenzialfrei beschalten
Hinweis
6.3.3 Drehgebereingänge beschalten
Hinweis
5 2
B E T R I E B S A N L E I T U N G | Bulkscan®
Externe Signalquelle
V = 11 ... 30 V DC
IN

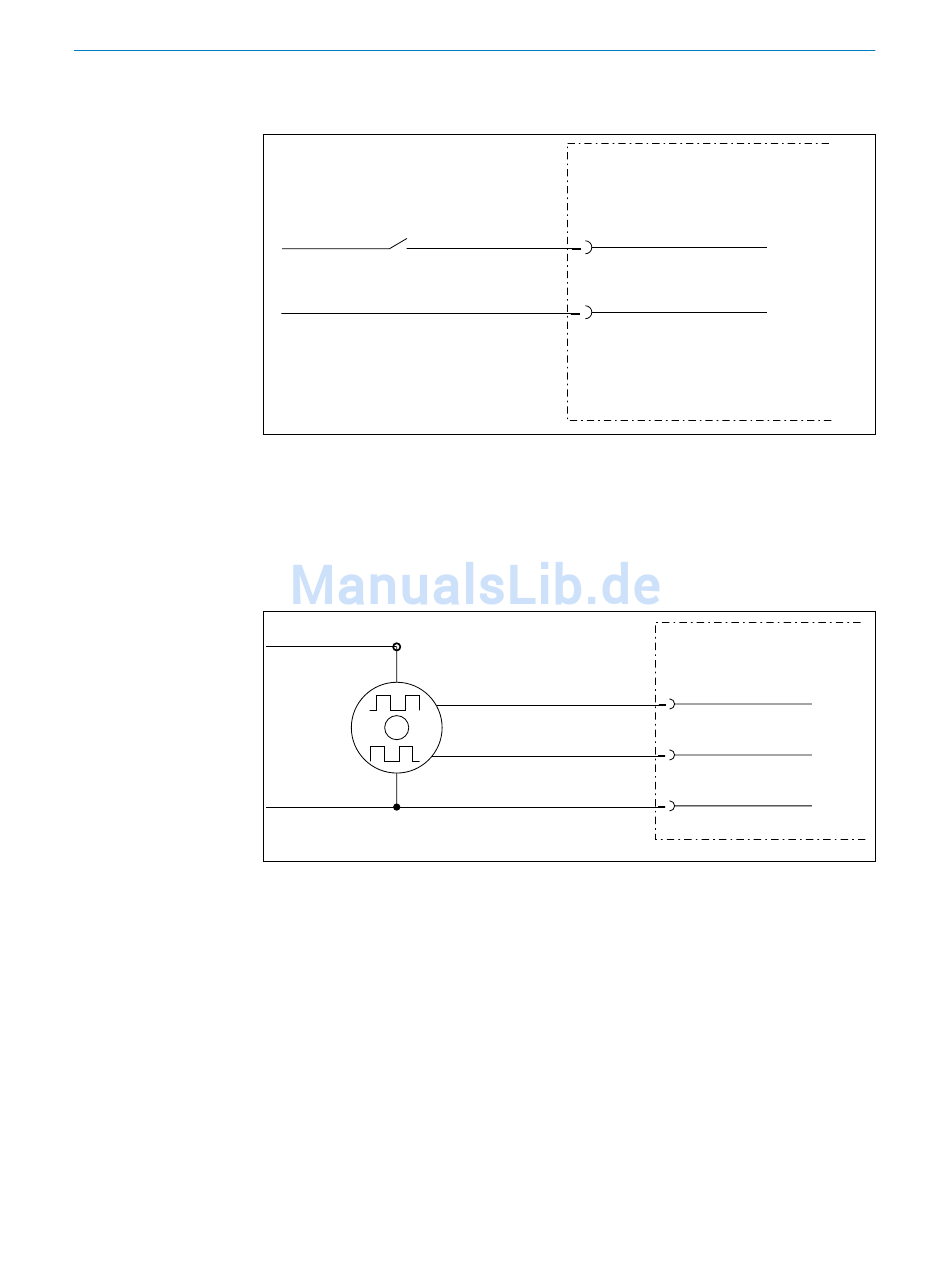

Abb. 36: Digitale Eingänge potenzialfrei beschalten
Die Eingänge benötigen mindestens 11 V Schaltspannung. Deswegen muss die Versor-
gungsspannung mindestens 11 V betragen.
V Encoder
S
Drehgeber
GND Encoder
Abb. 37: Drehgebereingänge beschalten
Der Drehgeber benötigt eine eigene Spannungsversorgung (V
der).
IN1 bzw. IN2
GND IN
A (0°)
B (90°)
Bulkscan® LMS511 /
Bulkscan® LMS111
ENC1
Bulkscan® LMS511 /
Bulkscan® LMS111
ENC2
GND ENC
Encoder und GND Enco-
S
