MONTAGE
5.3.6 Befestigung des Bulkscan® LMS511 mit Befestigungswinkel und Masthalterung
Hinweis
3 8
B E T R I E B S A N L E I T U N G | Bulkscan®
Mithilfe des Befestigungswinkels in Verbindung mit der Masthalterung können Sie den
Bulkscan® an Rundträgern montieren und radial ausrichten.
Masthalterung (Art.-Nr. 2018304)

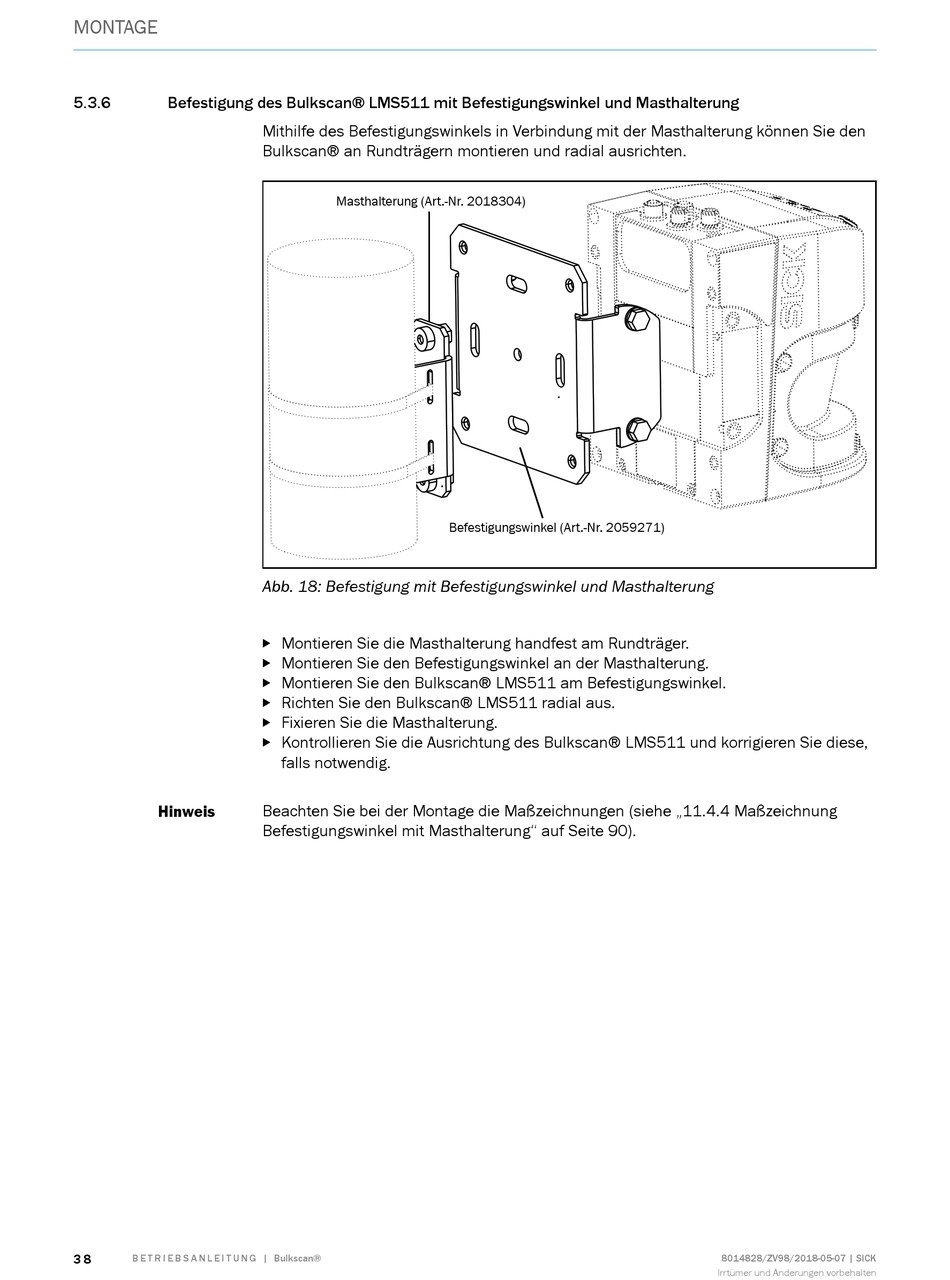

Abb. 18: Befestigung mit Befestigungswinkel und Masthalterung
Montieren Sie die Masthalterung handfest am Rundträger.

Montieren Sie den Befestigungswinkel an der Masthalterung.

Montieren Sie den Bulkscan® LMS511 am Befestigungswinkel.

Richten Sie den Bulkscan® LMS511 radial aus.

Fixieren Sie die Masthalterung.

Kontrollieren Sie die Ausrichtung des Bulkscan® LMS511 und korrigieren Sie diese,

falls notwendig.
Beachten Sie bei der Montage die Maßzeichnungen (siehe „11.4.4 Maßzeichnung
Befestigungswinkel mit Masthalterung" auf Seite 90).
Befestigungswinkel (Art.-Nr. 2059271)
