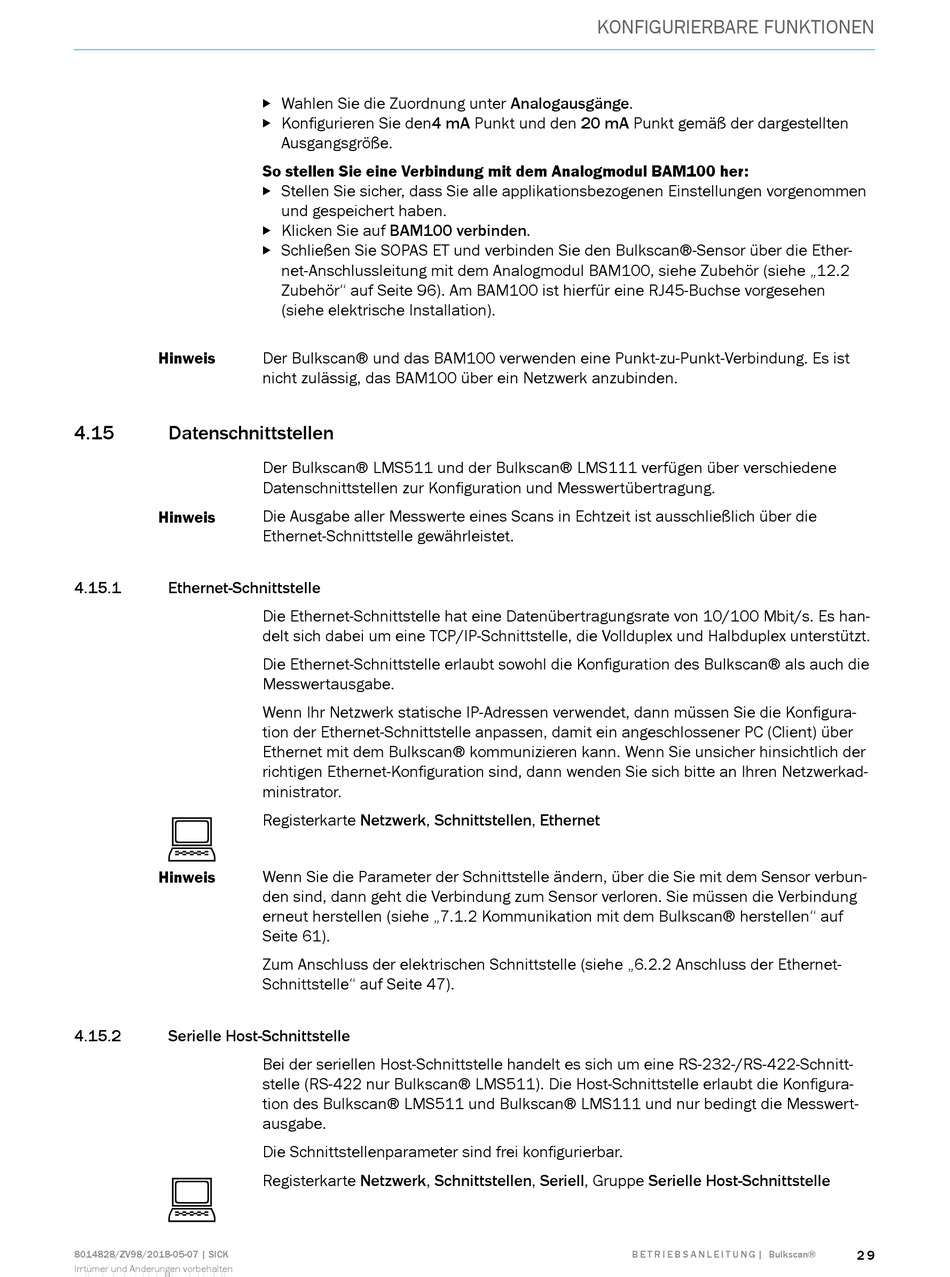

Hinweis
4.15

Datenschnittstellen

Hinweis
4.15.1

Ethernet-Schnittstelle

Hinweis
4.15.2

Serielle Host-Schnittstelle

8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
Wahlen Sie die Zuordnung unter Analogausgänge.

Konfigurieren Sie den4 mA Punkt und den 20 mA Punkt gemäß der dargestellten

Ausgangsgröße.
So stellen Sie eine Verbindung mit dem Analogmodul BAM100 her:
Stellen Sie sicher, dass Sie alle applikationsbezogenen Einstellungen vorgenommen

und gespeichert haben.
Klicken Sie auf BAM100 verbinden.

Schließen Sie SOPAS ET und verbinden Sie den Bulkscan®-Sensor über die Ether-

net-Anschlussleitung mit dem Analogmodul BAM100, siehe Zubehör (siehe „12.2
Zubehör" auf Seite 96). Am BAM100 ist hierfür eine RJ45-Buchse vorgesehen
(siehe elektrische Installation).
Der Bulkscan® und das BAM100 verwenden eine Punkt-zu-Punkt-Verbindung. Es ist
nicht zulässig, das BAM100 über ein Netzwerk anzubinden.
Der Bulkscan® LMS511 und der Bulkscan® LMS111 verfügen über verschiedene
Datenschnittstellen zur Konfiguration und Messwertübertragung.
Die Ausgabe aller Messwerte eines Scans in Echtzeit ist ausschließlich über die
Ethernet-Schnittstelle gewährleistet.
Die Ethernet-Schnittstelle hat eine Datenübertragungsrate von 10/100 Mbit/s. Es han-
delt sich dabei um eine TCP/IP-Schnittstelle, die Vollduplex und Halbduplex unterstützt.
Die Ethernet-Schnittstelle erlaubt sowohl die Konfiguration des Bulkscan® als auch die
Messwertausgabe.
Wenn Ihr Netzwerk statische IP-Adressen verwendet, dann müssen Sie die Konfigura-
tion der Ethernet-Schnittstelle anpassen, damit ein angeschlossener PC (Client) über
Ethernet mit dem Bulkscan® kommunizieren kann. Wenn Sie unsicher hinsichtlich der
richtigen Ethernet-Konfiguration sind, dann wenden Sie sich bitte an Ihren Netzwerkad-
ministrator.
Registerkarte Netzwerk, Schnittstellen, Ethernet
Wenn Sie die Parameter der Schnittstelle ändern, über die Sie mit dem Sensor verbun-
den sind, dann geht die Verbindung zum Sensor verloren. Sie müssen die Verbindung
erneut herstellen (siehe „7.1.2 Kommunikation mit dem Bulkscan® herstellen" auf
Seite 61).
Zum Anschluss der elektrischen Schnittstelle (siehe „6.2.2 Anschluss der Ethernet-
Schnittstelle" auf Seite 47).
Bei der seriellen Host-Schnittstelle handelt es sich um eine RS-232-/RS-422-Schnitt-
stelle (RS-422 nur Bulkscan® LMS511). Die Host-Schnittstelle erlaubt die Konfigura-
tion des Bulkscan® LMS511 und Bulkscan® LMS111 und nur bedingt die Messwert-
ausgabe.
Die Schnittstellenparameter sind frei konfigurierbar.
Registerkarte Netzwerk, Schnittstellen, Seriell, Gruppe Serielle Host-Schnittstelle
KONFIGURIERBARE FUNKTIONEN
