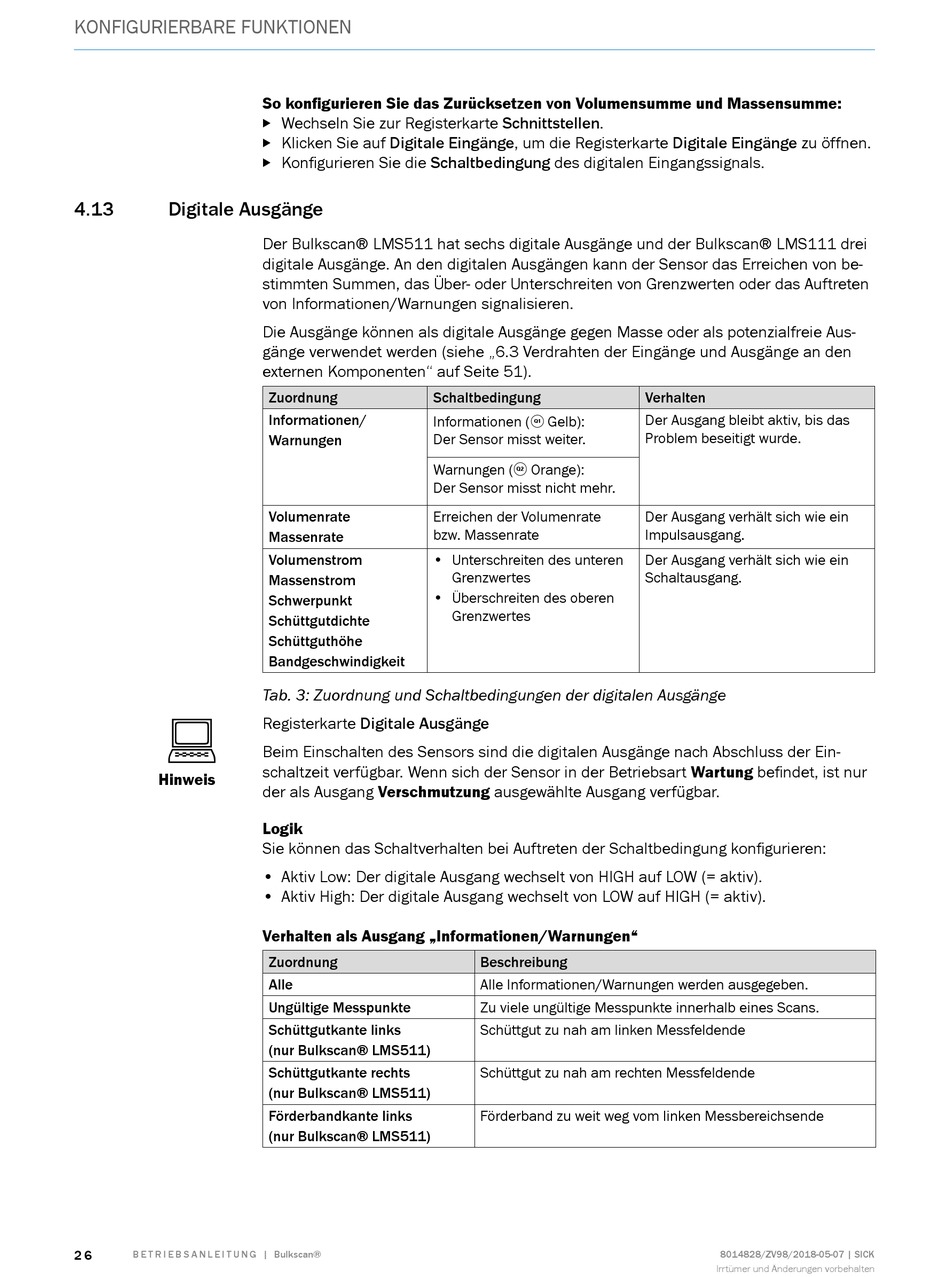

KONFIGURIERBARE FUNKTIONEN
4.13 Digitale Ausgänge
Hinweis
2 6
B E T R I E B S A N L E I T U N G | Bulkscan®
So konfigurieren Sie das Zurücksetzen von Volumensumme und Massensumme:
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf Digitale Eingänge, um die Registerkarte Digitale Eingänge zu öffnen.

Konfigurieren Sie die Schaltbedingung des digitalen Eingangssignals.

Der Bulkscan® LMS511 hat sechs digitale Ausgänge und der Bulkscan® LMS111 drei
digitale Ausgänge. An den digitalen Ausgängen kann der Sensor das Erreichen von be-
stimmten Summen, das Über- oder Unterschreiten von Grenzwerten oder das Auftreten
von Informationen/Warnungen signalisieren.
Die Ausgänge können als digitale Ausgänge gegen Masse oder als potenzialfreie Aus-
gänge verwendet werden (siehe „6.3 Verdrahten der Eingänge und Ausgänge an den
externen Komponenten" auf Seite 51).
Zuordnung Schaltbedingung
Informationen/
Informationen ( Gelb):
Der Sensor misst weiter.
Warnungen
Warnungen ( Orange):
Der Sensor misst nicht mehr.
Volumenrate Erreichen der Volumenrate
bzw. Massenrate
Massenrate
Volumenstrom • Unterschreiten des unteren
Massenstrom
• Überschreiten des oberen
Schwerpunkt
Schüttgutdichte
Schüttguthöhe
Bandgeschwindigkeit
Tab. 3: Zuordnung und Schaltbedingungen der digitalen Ausgänge
Registerkarte Digitale Ausgänge
Beim Einschalten des Sensors sind die digitalen Ausgänge nach Abschluss der Ein-
schaltzeit verfügbar. Wenn sich der Sensor in der Betriebsart Wartung befindet, ist nur
der als Ausgang Verschmutzung ausgewählte Ausgang verfügbar.
Logik
Sie können das Schaltverhalten bei Auftreten der Schaltbedingung konfigurieren:
• Aktiv Low: Der digitale Ausgang wechselt von HIGH auf LOW (= aktiv).
• Aktiv High: Der digitale Ausgang wechselt von LOW auf HIGH (= aktiv).
Verhalten als Ausgang „Informationen/Warnungen"
Zuordnung
Alle
Ungültige Messpunkte
Schüttgutkante links
(nur Bulkscan® LMS511)
Schüttgutkante rechts
(nur Bulkscan® LMS511)
Förderbandkante links
(nur Bulkscan® LMS511)
Grenzwertes
Grenzwertes
Beschreibung
Alle Informationen/Warnungen werden ausgegeben.
Zu viele ungültige Messpunkte innerhalb eines Scans.
Schüttgut zu nah am linken Messfeldende
Schüttgut zu nah am rechten Messfeldende
Förderband zu weit weg vom linken Messbereichsende
Verhalten
Der Ausgang bleibt aktiv, bis das
Problem beseitigt wurde.
Der Ausgang verhält sich wie ein
Impulsausgang.
Der Ausgang verhält sich wie ein
Schaltausgang.
