5.3.3 Befestigung des Bulkscan® LMS511 mit Befestigungssatz 2
Hinweis
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
Mithilfe von Befestigungssatz 2 (nur in Verbindung mit Befestigungssatz 1) können
Sie den Bulkscan® LMS511 in zwei Ebenen ausrichten. Der maximale Justagewinkel
beträgt in beiden Ebenen ± 11°.
Befestigungssatz 1

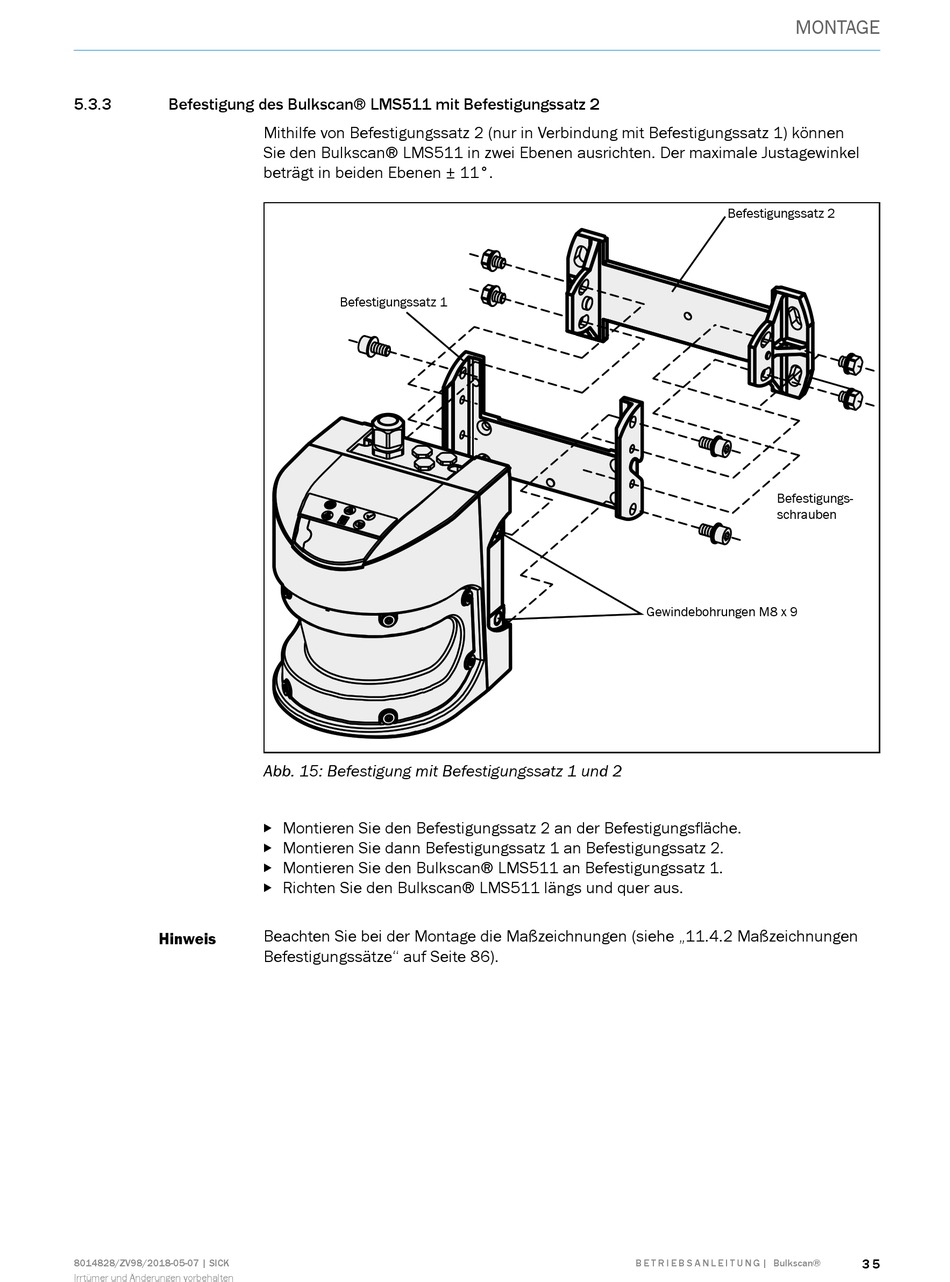

Abb. 15: Befestigung mit Befestigungssatz 1 und 2
Montieren Sie den Befestigungssatz 2 an der Befestigungsfläche.

Montieren Sie dann Befestigungssatz 1 an Befestigungssatz 2.

Montieren Sie den Bulkscan® LMS511 an Befestigungssatz 1.

Richten Sie den Bulkscan® LMS511 längs und quer aus.

Beachten Sie bei der Montage die Maßzeichnungen (siehe „11.4.2 Maßzeichnungen
Befestigungssätze" auf Seite 86).
MONTAGE
Befestigungssatz 2
Befestigungs-
schrauben
Gewindebohrungen M8 x 9
