MONTAGE
5.3.2
Befestigung des Bulkscan® LMS511 mit Befestigungssatz 1
Hinweis
3 4
B E T R I E B S A N L E I T U N G | Bulkscan®
Mithilfe von Befestigungssatz 1 können Sie den Bulkscan® LMS511 an einer Befesti-
gungsfläche (Wand, Maschine) montieren.

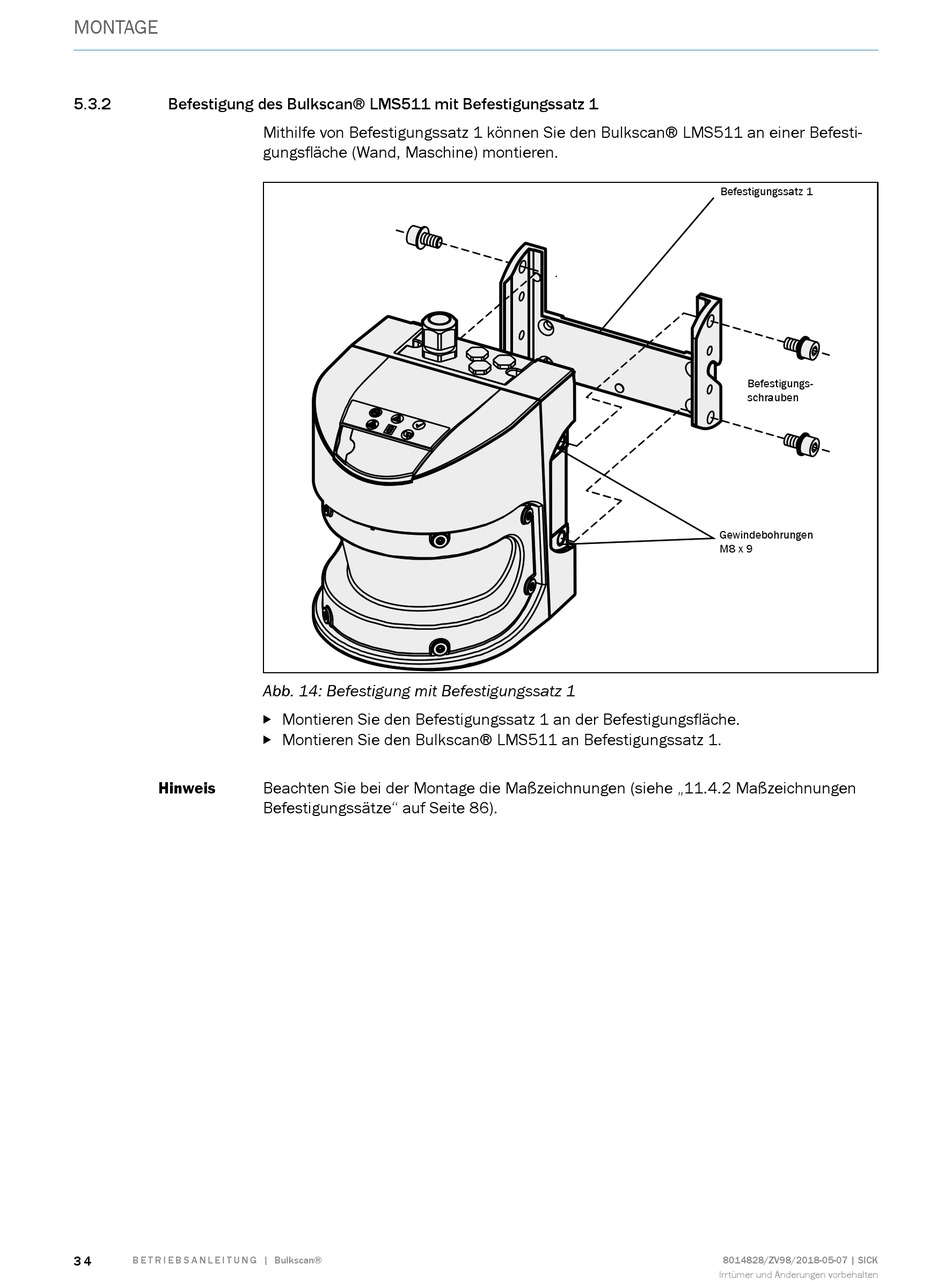

Abb. 14: Befestigung mit Befestigungssatz 1
Montieren Sie den Befestigungssatz 1 an der Befestigungsfläche.
Montieren Sie den Bulkscan® LMS511 an Befestigungssatz 1.
Beachten Sie bei der Montage die Maßzeichnungen (siehe „11.4.2 Maßzeichnungen
Befestigungssätze" auf Seite 86).
Befestigungssatz 1
Befestigungs-
schrauben
Gewindebohrungen
M8 x 9
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
