Anschluss Der Versorgungsspannung; Anschluss Der Ethernet-Schnittstelle - SICK Bulkscan LMS511 Betriebsanleitung

6.2.1

Anschluss der Versorgungsspannung

Hinweis
6.2.2

Anschluss der Ethernet-Schnittstelle

Hinweis
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten

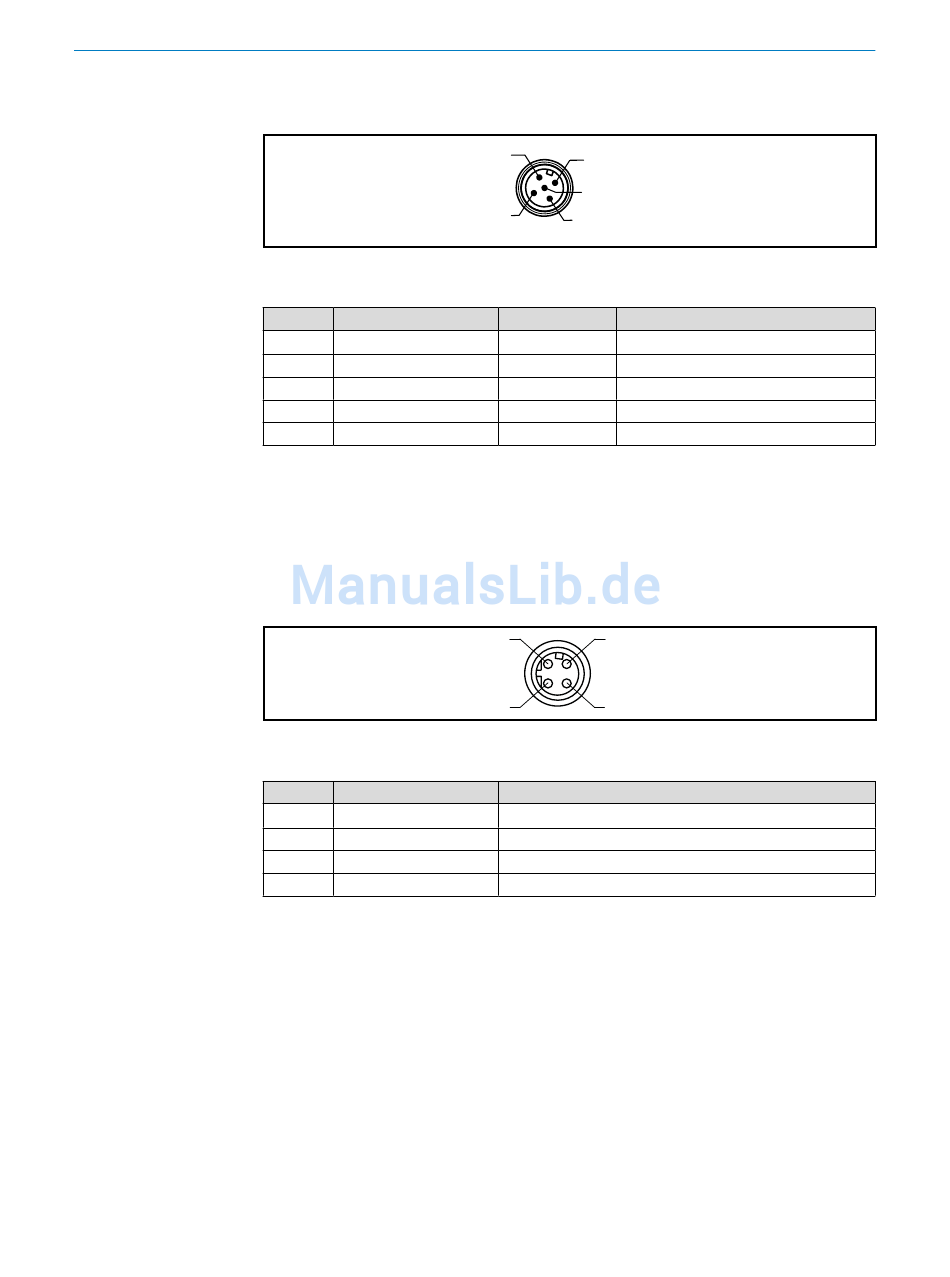

Abb. 27: Pin-Belegung des Anschlusses „Power" (M12-Stecker, 5-polig, A-codiert)
Pin Aderfarbe
1 Braun
2 Weiß
3 Blau
4 –
5 Schwarz
Tab. 6: Pin-Belegung des Anschlusses „Power"
Vorkonfektionierte Anschlussleitungen mit losem Leitungsende sind als Zubehör erhält-
lich (siehe „12.2 Zubehör" auf Seite 96).
Andere Anschlussleitungen können andere Farben aufweisen.
Abb. 28: Pin-Belegung des Anschlusses „Ethernet" (M12-Dose, 4-polig, D-codiert)
Pin Signal
1 TX+
2 Rx+
3 TX-
4 Rx-
Tab. 7: Pin-Belegung des Anschlusses „Ethernet"
Vorkonfektionierte Anschlussleitungen sind als Zubehör erhältlich (siehe „12.2 Zube-
hör" auf Seite 96).
Andere Anschlussleitungen können andere Farben aufweisen.
ELEKTRISCHE INSTALLATION
2
1
5
3
4
Signal Funktion
24 V SYS Spannungsversorgung Sensor
24 V HEAT Spannungsversorgung Heizung
GND SYS Masse Sensor
Reserviert Nicht belegen!
GND HEAT Masse Heizung
2 3
1 4
Funktion
Transmit +
Receive +
Transmit –
Receive –
B E T R I E B S A N L E I T U N G | Bulkscan®
4 7
