5.3.1 Direkte Befestigung des Bulkscan® LMS511
Hinweis
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
• Befestigung des Bulkscan® LMS511 mit Befestigungswinkel und Masthalterung
(siehe „5.3.6 Befestigung des Bulkscan® LMS511 mit Befestigungswinkel und Mast-
halterung" auf Seite 38).
Möglichkeiten, den Bulkscan® LMS111 zu befestigen:
• Direkte Befestigung (siehe „5.3.7 Direkte Befestigung des Bulkscan® LMS111" auf
Seite 39).
• Befestigungssatz 1a: Befestigungswinkel für die rückseitige Befestigung an der
Wand oder Maschine (siehe „5.3.8 Befestigung des Bulkscan® LMS111 mit Befesti-
gungssatz 1a oder 1b" auf Seite 39).
• Befestigungssatz 1b: Befestigungswinkel für die rückseitige Befestigung an der
Wand oder Maschine, mit Schutz für die Optikhaube (siehe „5.3.8 Befestigung des
Bulkscan® LMS111 mit Befestigungssatz 1a oder 1b" auf Seite 39).
• Befestigungssatz 2: Befestigungswinkel, nur in Verbindung mit Befestigungs-
satz 1a oder 1b, Justagemöglichkeit in Querrichtung (siehe „5.3.9 Befestigung des
Bulkscan® LMS111 mit Befestigungssatz 2 oder 3" auf Seite 41).
• Befestigungssatz 3: Befestigungsplatte, nur in Verbindung mit Befestigungssatz 2,
Justagemöglichkeit in Längsrichtung (siehe „5.3.9 Befestigung des Bulkscan®
LMS111 mit Befestigungssatz 2 oder 3" auf Seite 41).
• Alternativ können Sie einen stabilen Befestigungswinkel verwenden, der eine ein-
stellbare Ausrichtung des Bulkscan® LMS111 in der x-und y-Achse ermöglicht.
Der Bulkscan® LMS511 verfügt an seiner Rückseite über vier Gewindebohrungen
M6×8. Mit ihnen können Sie den Bulkscan® LMS511 direkt an der vorgesehenen
Befestigungsfläche anbringen.

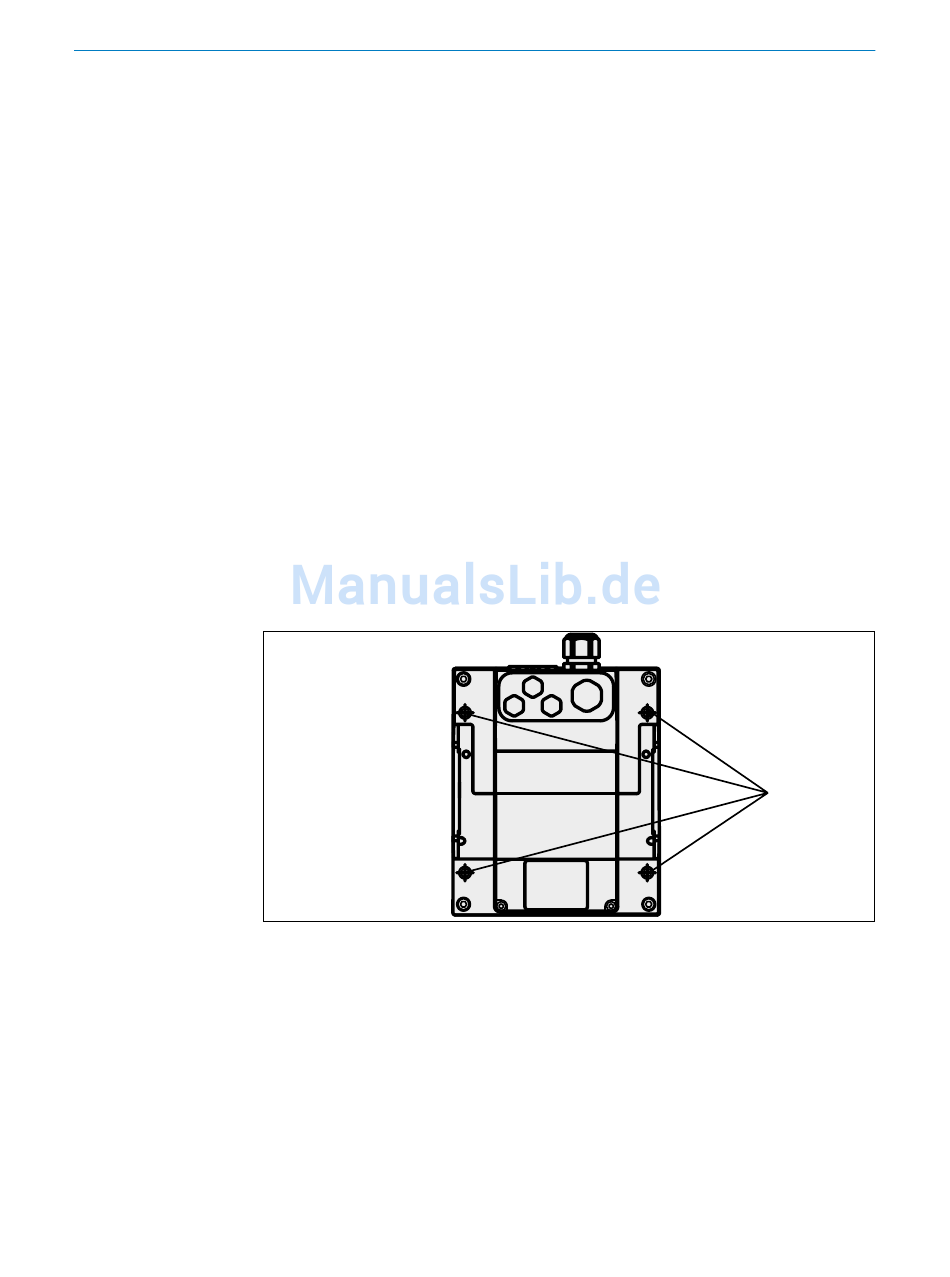

Abb. 13: Direkte Befestigung
Beachten Sie bei der Montage die Maßzeichnungen (siehe „11.4 Maßzeichnungen" auf
Seite 85).
MONTAGE
M x 8
