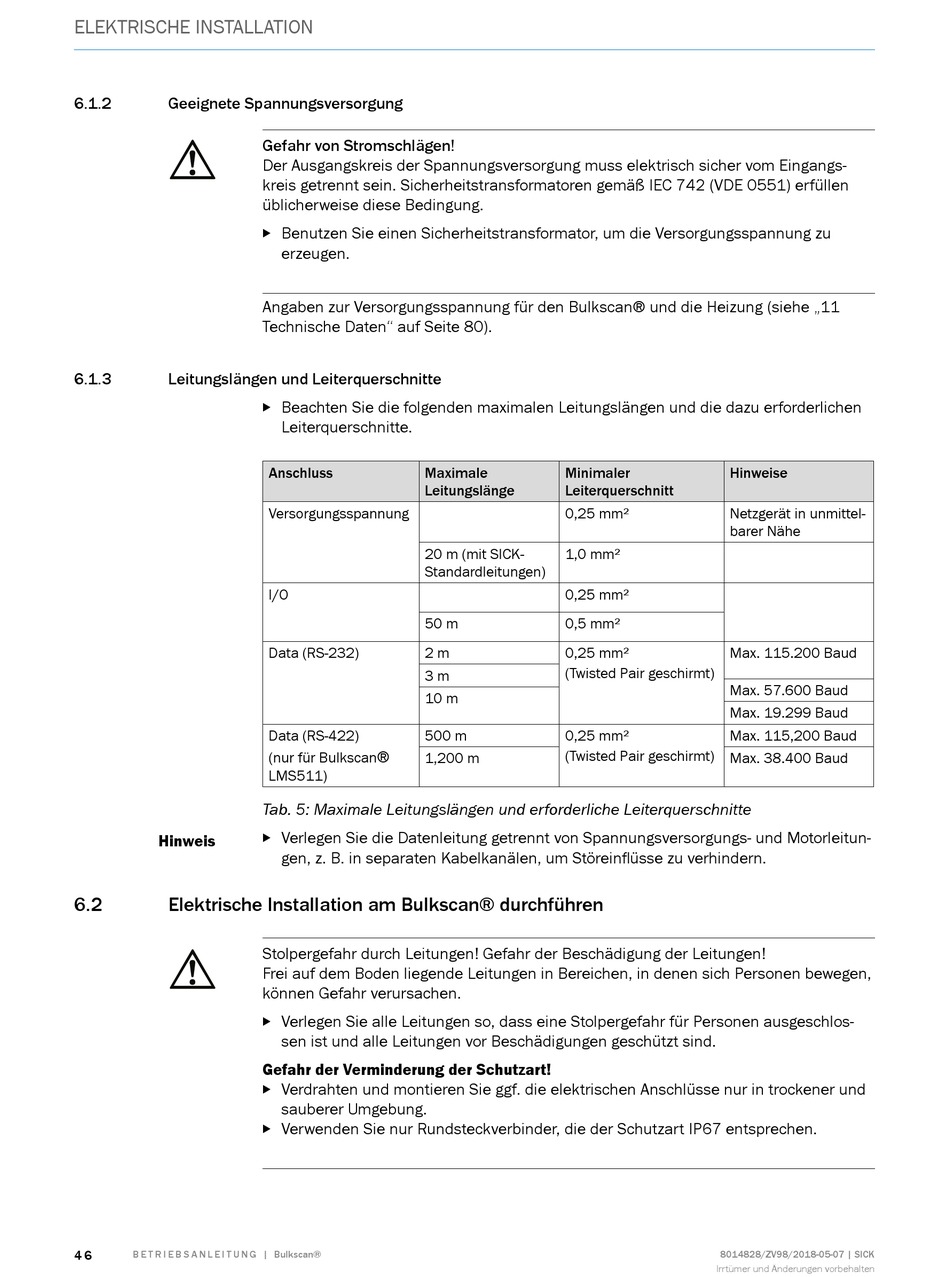

ELEKTRISCHE INSTALLATION
6.1.2

Geeignete Spannungsversorgung

6.1.3 Leitungslängen und Leiterquerschnitte
Hinweis
6.2 Elektrische Installation am Bulkscan® durchführen
4 6
B E T R I E B S A N L E I T U N G | Bulkscan®
Gefahr von Stromschlägen!
Der Ausgangskreis der Spannungsversorgung muss elektrisch sicher vom Eingangs-
kreis getrennt sein. Sicherheitstransformatoren gemäß IEC 742 (VDE 0551) erfüllen
üblicherweise diese Bedingung.
Benutzen Sie einen Sicherheitstransformator, um die Versorgungsspannung zu

erzeugen.
Angaben zur Versorgungsspannung für den Bulkscan® und die Heizung (siehe „11
Technische Daten" auf Seite 80).
Beachten Sie die folgenden maximalen Leitungslängen und die dazu erforderlichen

Leiterquerschnitte.
Anschluss Maximale
Leitungslänge
Versorgungsspannung
20 m (mit SICK-
Standardleitungen)
I/O
50 m
Data (RS-232) 2 m
3 m
10 m
Data (RS-422) 500 m
®
(nur für Bulkscan 1,200 m
LMS511)
Tab. 5: Maximale Leitungslängen und erforderliche Leiterquerschnitte
Verlegen Sie die Datenleitung getrennt von Spannungsversorgungs- und Motorleitun-

gen, z. B. in separaten Kabelkanälen, um Störeinflüsse zu verhindern.
Stolpergefahr durch Leitungen! Gefahr der Beschädigung der Leitungen!
Frei auf dem Boden liegende Leitungen in Bereichen, in denen sich Personen bewegen,
können Gefahr verursachen.
Verlegen Sie alle Leitungen so, dass eine Stolpergefahr für Personen ausgeschlos-

sen ist und alle Leitungen vor Beschädigungen geschützt sind.
Gefahr der Verminderung der Schutzart!
Verdrahten und montieren Sie ggf. die elektrischen Anschlüsse nur in trockener und

sauberer Umgebung.
Verwenden Sie nur Rundsteckverbinder, die der Schutzart IP67 entsprechen.

Minimaler Hinweise
Leiterquerschnitt
0,25 mm² Netzgerät in unmittel-
barer Nähe
1,0 mm²
0,25 mm²
0,5 mm²
0,25 mm² Max. 115.200 Baud
(Twisted Pair geschirmt)
Max. 57.600 Baud
Max. 19.299 Baud
0,25 mm² Max. 115,200 Baud
(Twisted Pair geschirmt)
Max. 38.400 Baud
