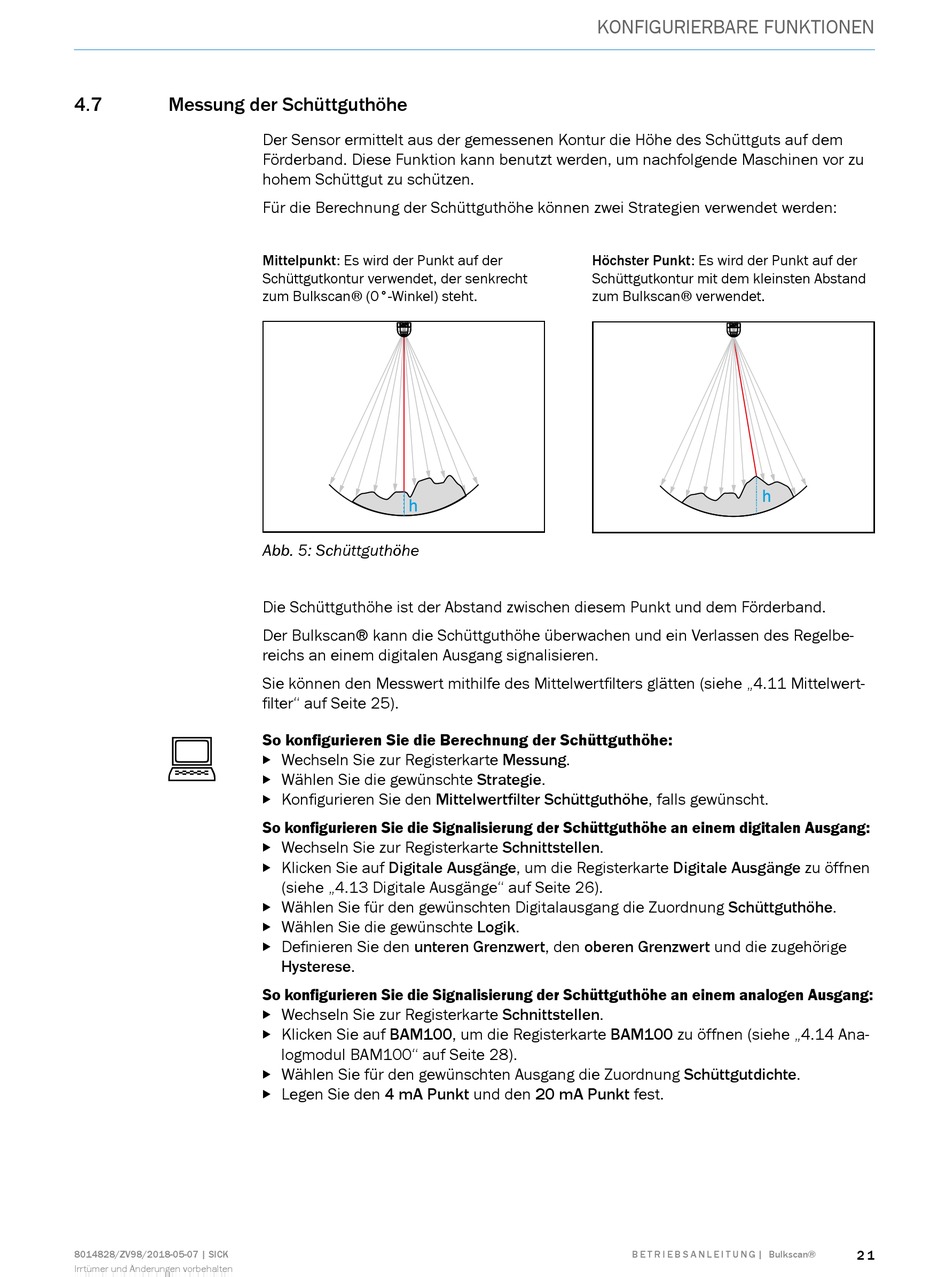

4.7 Messung der Schüttguthöhe
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
Der Sensor ermittelt aus der gemessenen Kontur die Höhe des Schüttguts auf dem
Förderband. Diese Funktion kann benutzt werden, um nachfolgende Maschinen vor zu
hohem Schüttgut zu schützen.
Für die Berechnung der Schüttguthöhe können zwei Strategien verwendet werden:
Mittelpunkt: Es wird der Punkt auf der
Schüttgutkontur verwendet, der senkrecht
zum Bulkscan® (0°-Winkel) steht.
h
Abb. 5: Schüttguthöhe
Die Schüttguthöhe ist der Abstand zwischen diesem Punkt und dem Förderband.
Der Bulkscan® kann die Schüttguthöhe überwachen und ein Verlassen des Regelbe-
reichs an einem digitalen Ausgang signalisieren.
Sie können den Messwert mithilfe des Mittelwertfilters glätten (siehe „4.11 Mittelwert-
filter" auf Seite 25).
So konfigurieren Sie die Berechnung der Schüttguthöhe:
Wechseln Sie zur Registerkarte Messung.

Wählen Sie die gewünschte Strategie.

Konfigurieren Sie den Mittelwertfilter Schüttguthöhe, falls gewünscht.

So konfigurieren Sie die Signalisierung der Schüttguthöhe an einem digitalen Ausgang:
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf Digitale Ausgänge, um die Registerkarte Digitale Ausgänge zu öffnen

(siehe „4.13 Digitale Ausgänge" auf Seite 26).
Wählen Sie für den gewünschten Digitalausgang die Zuordnung Schüttguthöhe.

Wählen Sie die gewünschte Logik.

Definieren Sie den unteren Grenzwert, den oberen Grenzwert und die zugehörige

Hysterese.
So konfigurieren Sie die Signalisierung der Schüttguthöhe an einem analogen Ausgang:
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf BAM100, um die Registerkarte BAM100 zu öffnen (siehe „4.14 Ana-

logmodul BAM100" auf Seite 28).
Wählen Sie für den gewünschten Ausgang die Zuordnung Schüttgutdichte.

Legen Sie den 4 mA Punkt und den 20 mA Punkt fest.

KONFIGURIERBARE FUNKTIONEN
Höchster Punkt: Es wird der Punkt auf der
Schüttgutkontur mit dem kleinsten Abstand
zum Bulkscan® verwendet.
h
