6.2.5 Mini-USB-Anschluss des Bulkscan® LMS511
Hinweis
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
Pin Aderfarbe
5 Rosa
6 Gelb
7 Schwarz
8 Grau
9 Rot
10 Violett
11 Grau/rosa
12 Rot/blau
Tab. 9: Pin-Belegung des Anschlusses „Data"
• Beachten Sie die maximale Leitungslänge (siehe „6.1.3 Leitungslängen und Leiter-
querschnitte" auf Seite 46).
• Für den Anschluss der RS-232- oder der RS-422-Schnittstelle wird eine geschirmte
Leitung benötigt.
• Vorkonfektionierte Anschlussleitungen mit losem Leitungsende sind als Zubehör
erhältlich (siehe „12.2 Zubehör" auf Seite 96).
1)
• Digitalausgänge 1 und 2: Die minimale Schaltzeit von Low auf High beträgt 3 ms
Andere Anschlussleitungen können andere Farben aufweisen.
Die Mini-USB-Schnittstelle erlaubt die direkte Konfiguration des Bulkscan®. Der Mini-
USB-Anschluss befindet sich an der Vorderseite des Sensors unter einer Staubschutz-
kappe.
Mini-USB-Anschluss

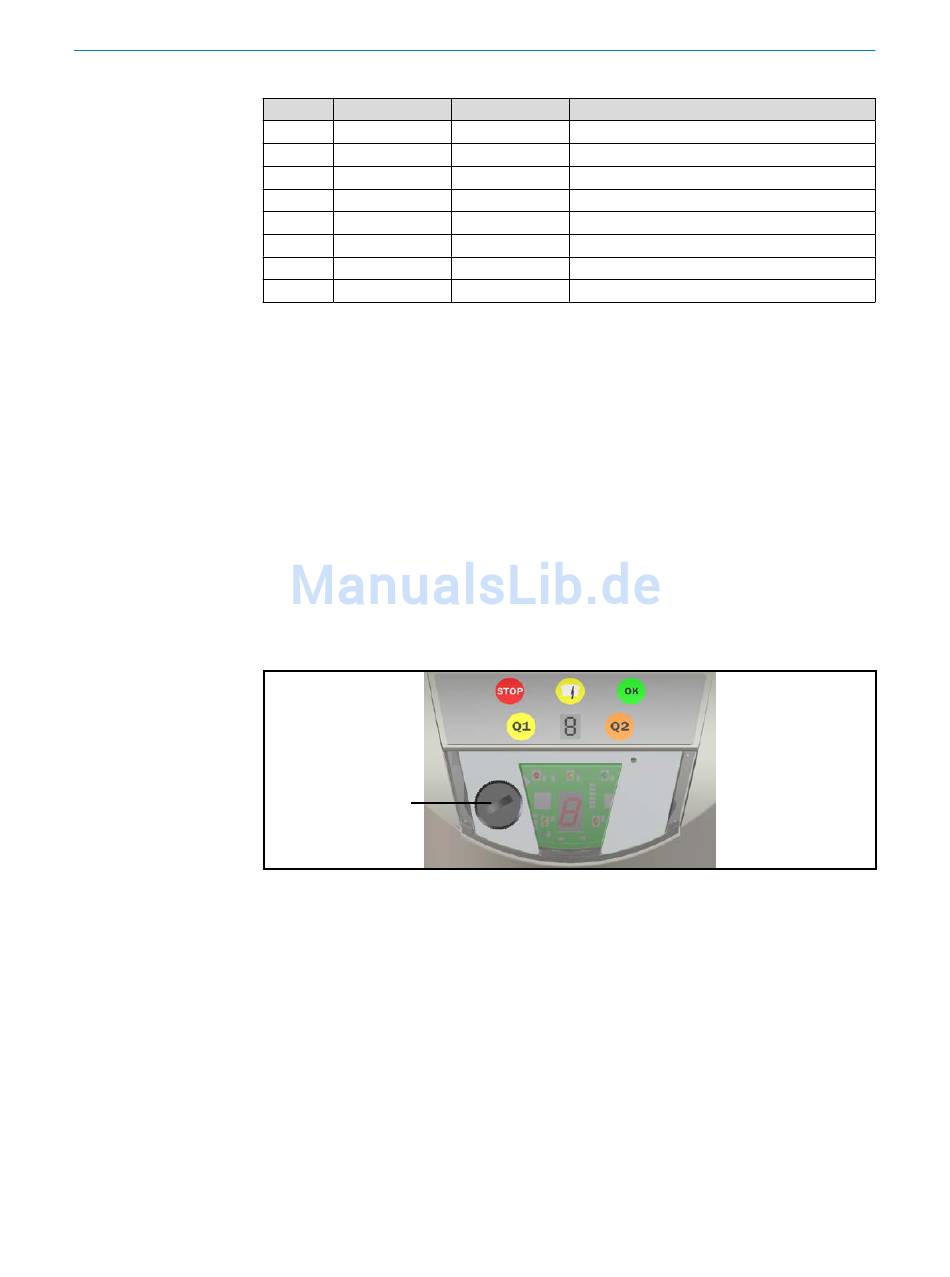

Abb. 31: Lage des Mini-USB-Anschlusses
• Der Mini-USB-Anschluss dient nur der Konfiguration des Sensors und darf nicht dau-
erhaft angeschlossen bleiben.
• Die Konfiguration über USB ist nur möglich, wenn Sie bei der Installation der Kon-
figurationssoftware SOPAS den USB-Treiber mit installiert haben. Dies ist bei der
Standardinstallation der Fall.
• Vorkonfektionierte Anschlussleitungen sind als Zubehör erhältlich (siehe „12.2 Zube-
hör" auf Seite 96).
• Schrauben Sie die Staubschutzkappe stets wieder auf den Anschluss, wenn Sie den
Anschluss nicht verwenden.
ELEKTRISCHE INSTALLATION
Signal Funktion
OUT2 Digitalausgang 2
Reserviert Nicht belegen
TD–/TxD RS-422/RS-232
Reserviert Nicht belegen
RD+ RS-422
TD+ RS-422
Reserviert Nicht belegen
Reserviert Nicht belegen
B E T R I E B S A N L E I T U N G | Bulkscan®
1)
4 9
