MONTAGE
5.3.4 Befestigung des Bulkscan® LMS511 mit Befestigungssatz 3
Hinweis
3 6
B E T R I E B S A N L E I T U N G | Bulkscan®
Mithilfe von Befestigungssatz 3 (nur in Verbindung mit Befestigungssatz 1 und 2)
können Sie den Bulkscan® LMS511 so montieren, dass die Scanebene parallel zur
Befestigungsfläche liegt. Dies ermöglicht eine stabile Wand- oder Deckenmontage oder
stellt sicher, dass Befestigungssatz 2 auf unebenen Oberflächen präzise quer justierbar
bleibt.
Befestigungssatz 1

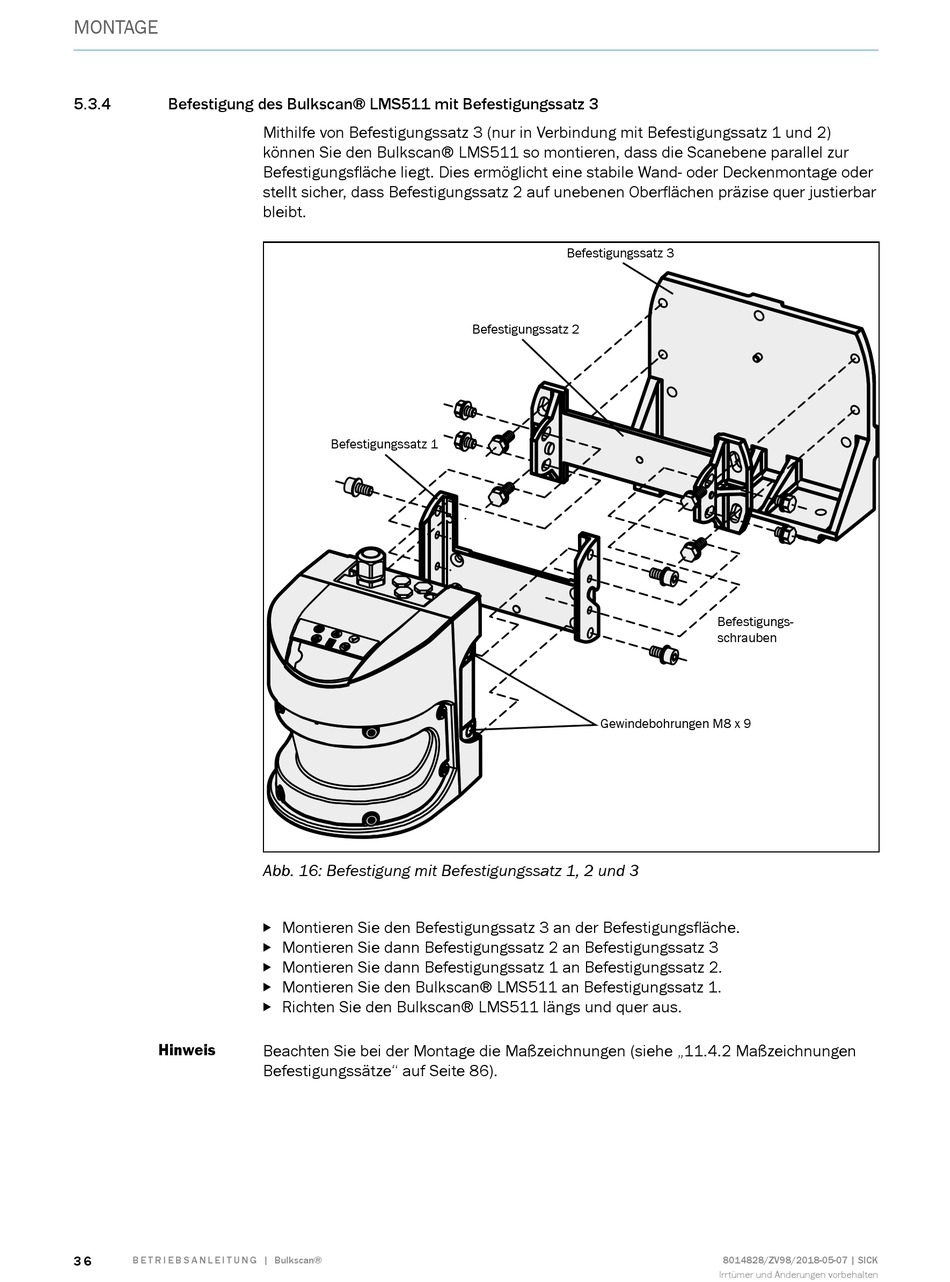

Abb. 16: Befestigung mit Befestigungssatz 1, 2 und 3
Montieren Sie den Befestigungssatz 3 an der Befestigungsfläche.

Montieren Sie dann Befestigungssatz 2 an Befestigungssatz 3

Montieren Sie dann Befestigungssatz 1 an Befestigungssatz 2.

Montieren Sie den Bulkscan® LMS511 an Befestigungssatz 1.

Richten Sie den Bulkscan® LMS511 längs und quer aus.

Beachten Sie bei der Montage die Maßzeichnungen (siehe „11.4.2 Maßzeichnungen
Befestigungssätze" auf Seite 86).
Befestigungssatz 3
Befestigungssatz 2
Gewindebohrungen M8 x 9
Befestigungs-
schrauben
