5.3.7 Direkte Befestigung des Bulkscan® LMS111
Hinweis
5.3.8 Befestigung des Bulkscan® LMS111 mit Befestigungssatz 1a oder 1b
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
Der Bulkscan® LMS111 verfügt an seiner Rückseite über zwei Gewindebohrungen
M5×8. Mit ihnen können Sie den Bulkscan® LMS111 direkt an der vorgesehenen
Befestigungsfläche anbringen. Um eine mögliche Vibrationsneigung zu vermeiden,
kann die Referenzfläche an der Rückseite als dritter Befestigungspunkt (1) verwendet
werden.
M5x8


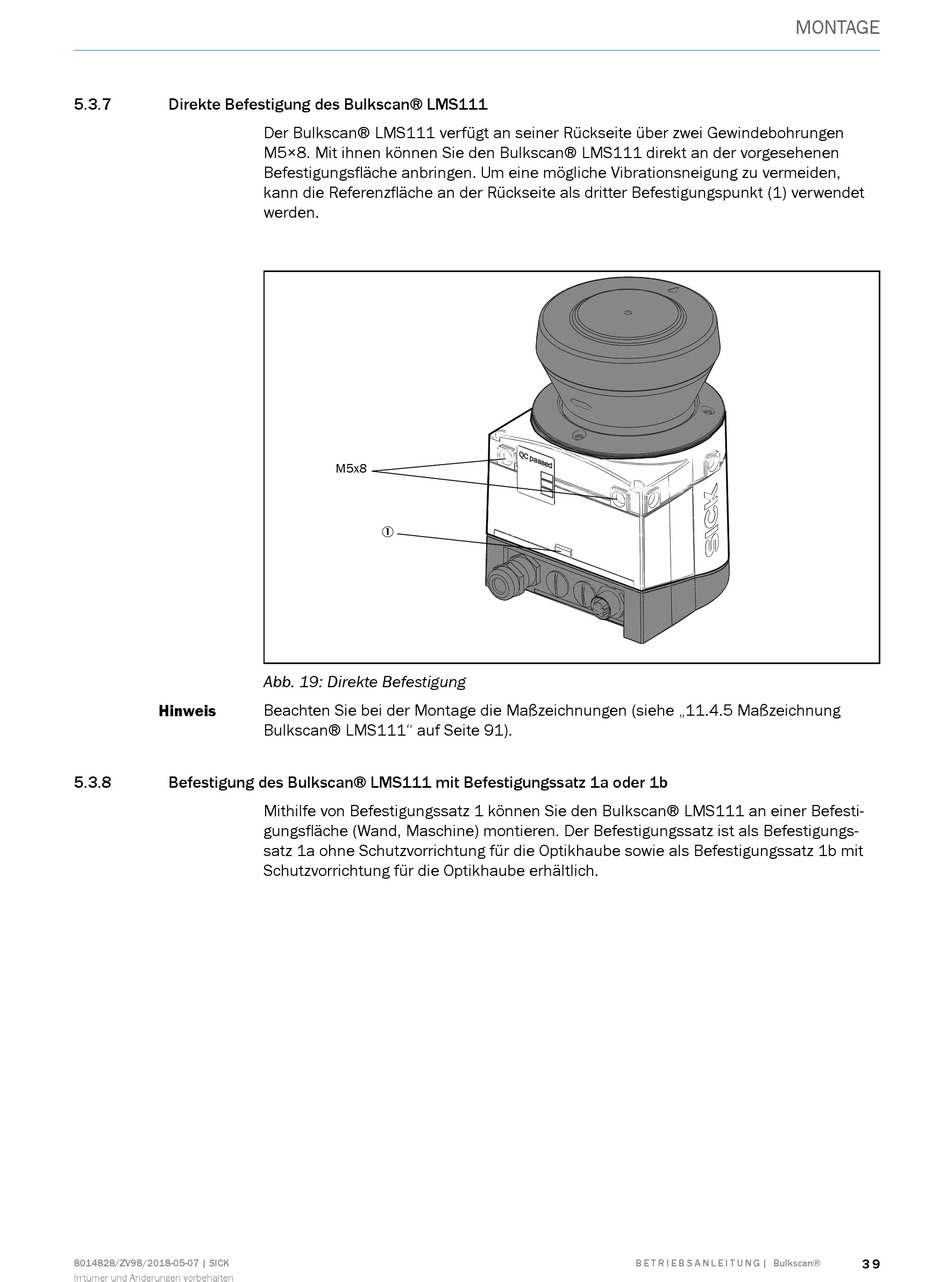

Abb. 19: Direkte Befestigung
Beachten Sie bei der Montage die Maßzeichnungen (siehe „11.4.5 Maßzeichnung
Bulkscan® LMS111" auf Seite 91).
Mithilfe von Befestigungssatz 1 können Sie den Bulkscan® LMS111 an einer Befesti-
gungsfläche (Wand, Maschine) montieren. Der Befestigungssatz ist als Befestigungs-
satz 1a ohne Schutzvorrichtung für die Optikhaube sowie als Befestigungssatz 1b mit
Schutzvorrichtung für die Optikhaube erhältlich.
