6.2.8 Anschluss „AUX" des Bulkscan® LMS111
6.3 Verdrahten der Eingänge und Ausgänge an den externen Komponenten
6.3.1 Digitale Eingänge potenzialbehaftet beschalten
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten

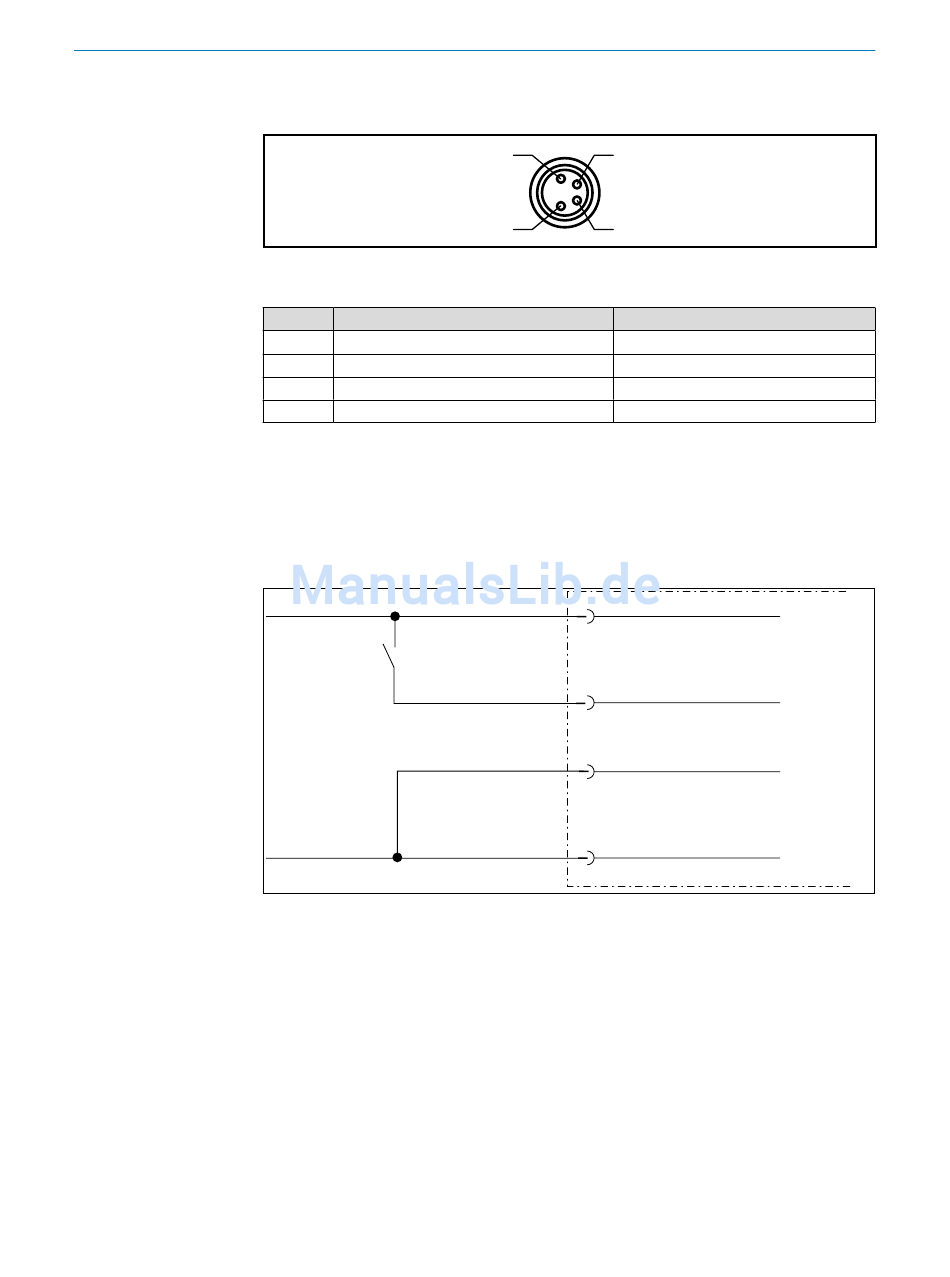

Abb. 34: Pin-Belegung des Anschlusses „AUX" (M8-Dose, 4-polig)
Pin Signal
1 Reserviert
2 RXD AUX
3 GND RS
4 TxD AUX
Tab. 12: Bulkscan® LMS111 – Pin-Belegung des Anschlusses „AUX" (Stecker M8×4)
Externer Schalter
Abb. 35: Digitale Eingänge potenzialbehaftet beschalten
ELEKTRISCHE INSTALLATION
3 4
1 2
Funktion
Nicht belegen!
Empfänger RS-232 (Hilfs-Schnittstelle)
Masse RS-232
Sender RS-232 (Hilfs-Schnittstelle)
VS = 19.2 ... 28.8 V DC
(11 ... 30 V DC Bulkscan® LMS111)
IN1 bzw. IN2
GND IN
GND
B E T R I E B S A N L E I T U N G | Bulkscan®
Bulkscan® LMS511 /
Bulkscan® LMS111
5 1
