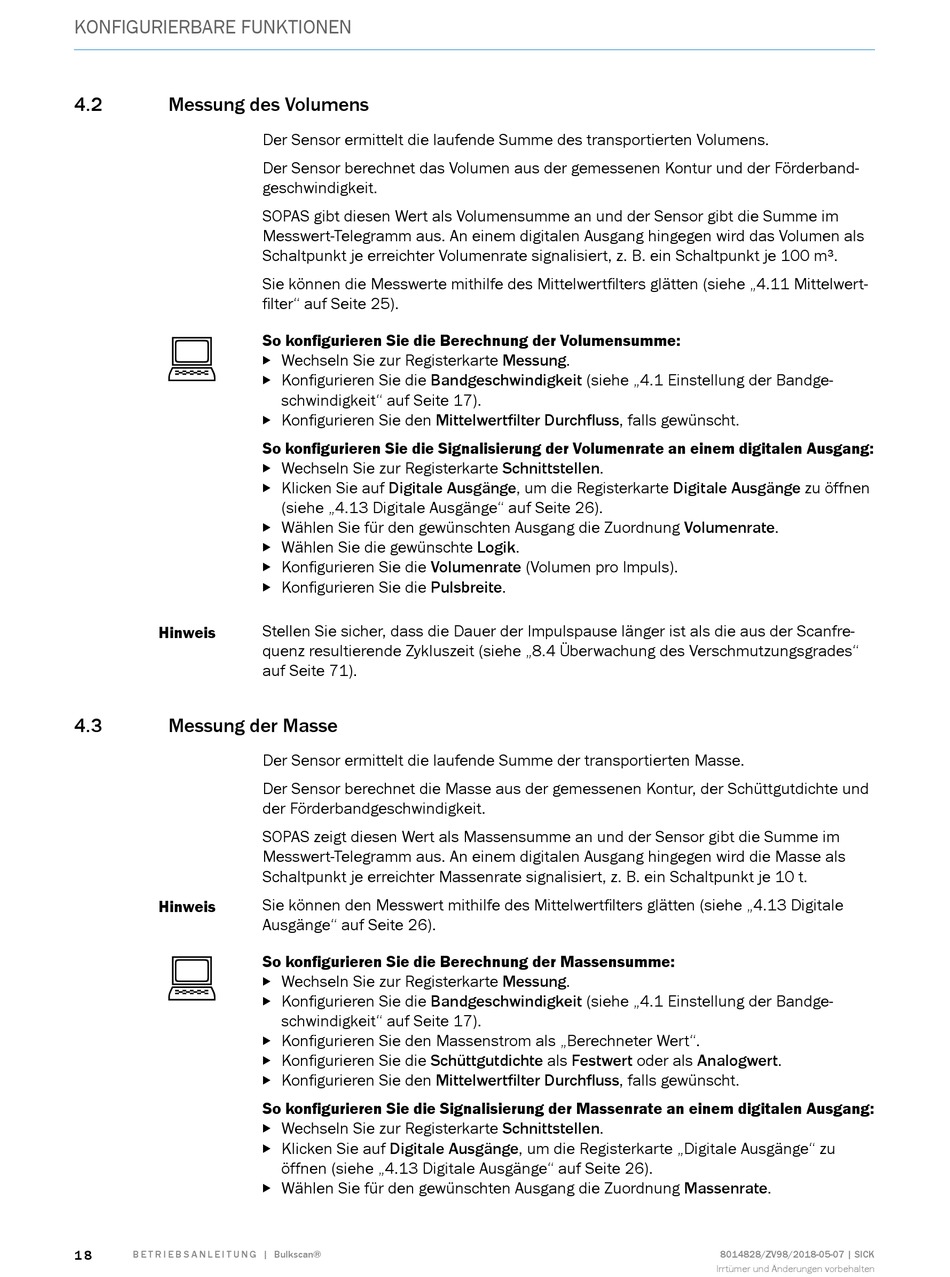

KONFIGURIERBARE FUNKTIONEN
4.2

Messung des Volumens

Hinweis
4.3

Messung der Masse

Hinweis
1 8
B E T R I E B S A N L E I T U N G | Bulkscan®
Der Sensor ermittelt die laufende Summe des transportierten Volumens.
Der Sensor berechnet das Volumen aus der gemessenen Kontur und der Förderband-
geschwindigkeit.
SOPAS gibt diesen Wert als Volumensumme an und der Sensor gibt die Summe im
Messwert-Telegramm aus. An einem digitalen Ausgang hingegen wird das Volumen als
Schaltpunkt je erreichter Volumenrate signalisiert, z. B. ein Schaltpunkt je 100 m³.
Sie können die Messwerte mithilfe des Mittelwertfilters glätten (siehe „4.11 Mittelwert-
filter" auf Seite 25).
So konfigurieren Sie die Berechnung der Volumensumme:
Wechseln Sie zur Registerkarte Messung.
Konfigurieren Sie die Bandgeschwindigkeit (siehe „4.1 Einstellung der Bandge-
schwindigkeit" auf Seite 17).
Konfigurieren Sie den Mittelwertfilter Durchfluss, falls gewünscht.
So konfigurieren Sie die Signalisierung der Volumenrate an einem digitalen Ausgang:
Wechseln Sie zur Registerkarte Schnittstellen.
Klicken Sie auf Digitale Ausgänge, um die Registerkarte Digitale Ausgänge zu öffnen
(siehe „4.13 Digitale Ausgänge" auf Seite 26).
Wählen Sie für den gewünschten Ausgang die Zuordnung Volumenrate.
Wählen Sie die gewünschte Logik.
Konfigurieren Sie die Volumenrate (Volumen pro Impuls).
Konfigurieren Sie die Pulsbreite.
Stellen Sie sicher, dass die Dauer der Impulspause länger ist als die aus der Scanfre-
quenz resultierende Zykluszeit (siehe „8.4 Überwachung des Verschmutzungsgrades"
auf Seite 71).
Der Sensor ermittelt die laufende Summe der transportierten Masse.
Der Sensor berechnet die Masse aus der gemessenen Kontur, der Schüttgutdichte und
der Förderbandgeschwindigkeit.
SOPAS zeigt diesen Wert als Massensumme an und der Sensor gibt die Summe im
Messwert-Telegramm aus. An einem digitalen Ausgang hingegen wird die Masse als
Schaltpunkt je erreichter Massenrate signalisiert, z. B. ein Schaltpunkt je 10 t.
Sie können den Messwert mithilfe des Mittelwertfilters glätten (siehe „4.13 Digitale
Ausgänge" auf Seite 26).
So konfigurieren Sie die Berechnung der Massensumme:
Wechseln Sie zur Registerkarte Messung.
Konfigurieren Sie die Bandgeschwindigkeit (siehe „4.1 Einstellung der Bandge-
schwindigkeit" auf Seite 17).
Konfigurieren Sie den Massenstrom als „Berechneter Wert".
Konfigurieren Sie die Schüttgutdichte als Festwert oder als Analogwert.
Konfigurieren Sie den Mittelwertfilter Durchfluss, falls gewünscht.
So konfigurieren Sie die Signalisierung der Massenrate an einem digitalen Ausgang:
Wechseln Sie zur Registerkarte Schnittstellen.
Klicken Sie auf Digitale Ausgänge, um die Registerkarte „Digitale Ausgänge" zu
öffnen (siehe „4.13 Digitale Ausgänge" auf Seite 26).
Wählen Sie für den gewünschten Ausgang die Zuordnung Massenrate.
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
