KONFIGURIERBARE FUNKTIONEN
4.10 Überwachung der Förderbandkante (nur Bulkscan® LMS511)
Hinweis
2 4
B E T R I E B S A N L E I T U N G | Bulkscan®
Der Bulkscan® LMS511 überwacht die Position des Förderbands durch die Detektion
seiner linken und rechten Kante. Der Abstand zwischen der Förderbandkante und dem
Ende des Messfelds wird berechnet.
Obere Detektionsgrenze
für die linke Förderband-
kante
Linke Förderband-
kante
Untere Detektions-
grenze für die
linke Förderband-
kante
Abstand zwischen linker
Förderbandkante und
linkem Messfeldende
(Winkel links)

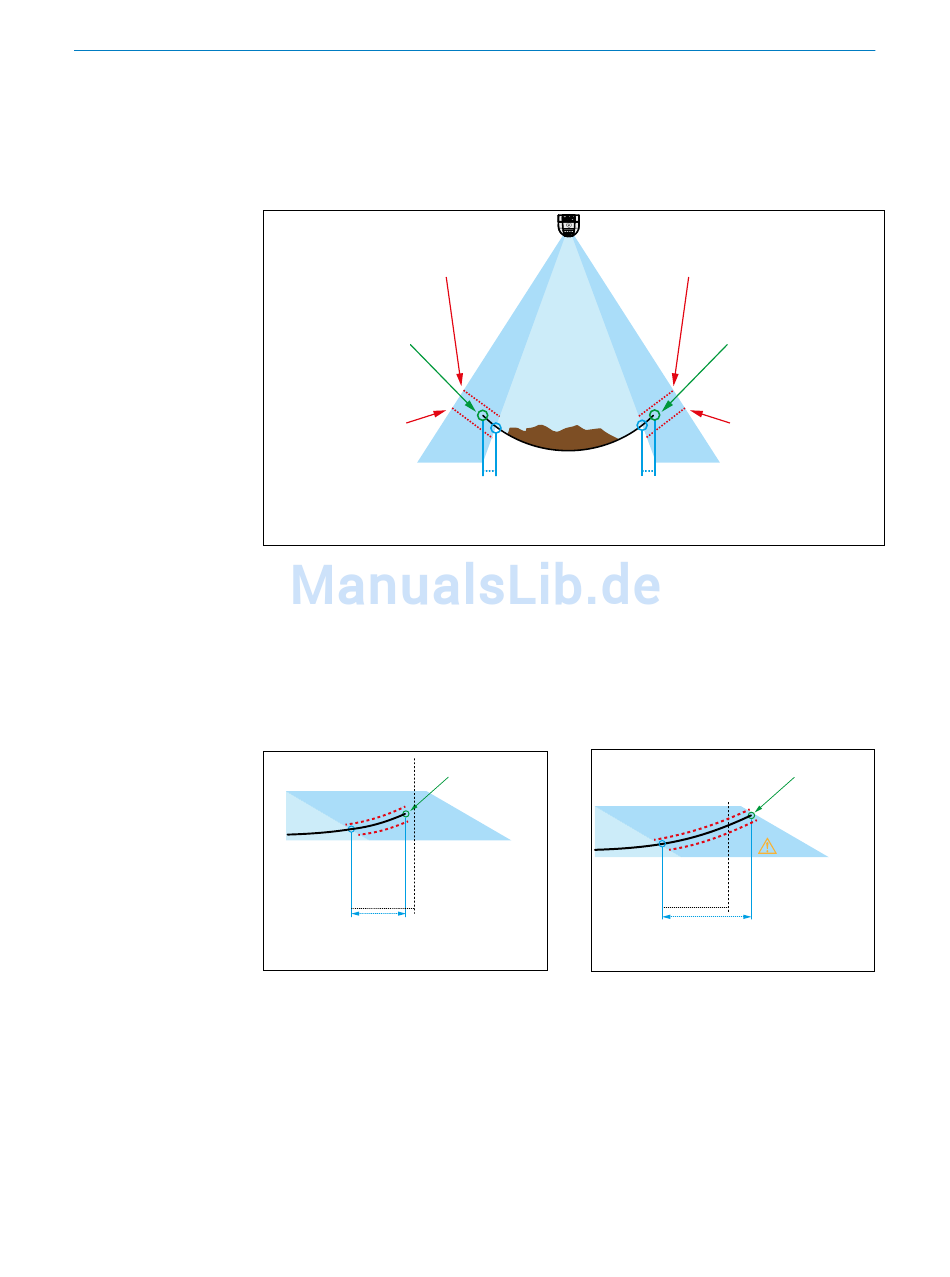

Abb. 8: Förderbandüberwachung (nur Bulkscan® LMS511)
Die Förderbandkanten werden über zwei zusätzlichen Überwachungsbereiche (links
und rechts vom Messfeld) detektiert. Die Kanten werden detektiert, wenn sich das
Förderband innerhalb der konfigurierbaren Detektionsgrenzen befindet.
Abstand zur Förderbandkante kleiner als
maximal zulässiger Abstand. Keine War-
nung wird ausgegeben.
Detektierte rechte
Förderbandkante
Maximal
zulässiger
Abstand zur
rechten
Förderband-
kante
Gemessener Abstand
zwischen rechtem
Messfeldende (Winkel
rechts) und rechter
Förderbandkante
Abb. 9: Signalisierung der Warnung Förderbandkante
Der Bulkscan® LMS511 kann den Abstand zu den Förderbandkanten überwachen
und das Überschreiten eines konfigurierbaren minimalen Abstands an einem digitalen
Ausgang signalisieren.
• Achten Sie auf die richtige Winkeleinstellung des Sensors, um aussagefähige Werte
für den Abstand zur Förderbandkante zu erhalten (siehe „8.1 Referenzkontur einler-
nen" auf Seite 64).
• Sie können die Messwerte mithilfe des Mittelwertfilters glätten. (siehe „4.11 Mittel-
wertfilter" auf Seite 25).
Obere Detektionsgrenze
für die rechte Förder-
bandkante
Rechte Förder-
bandkante
Untere Detektions-
grenze für die
rechte Förderband-
kante
Abstand zwischen rechter
Förderbandkante und
rechtem Messfeldende
(Winkel rechts)
Abstand zur Förderbandkante größer als
maximal zulässiger Abstand. Eine Warnung
wird ausgegeben.
Maximal
zulässiger
Abstand zur
rechten Förder-
bandkante
Gemessener Abstand
zwischen rechtem Messfel-
dende (Winkel rechts) und
rechter Förderbandkante
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
Detektierte rechte
Förderbandkante
