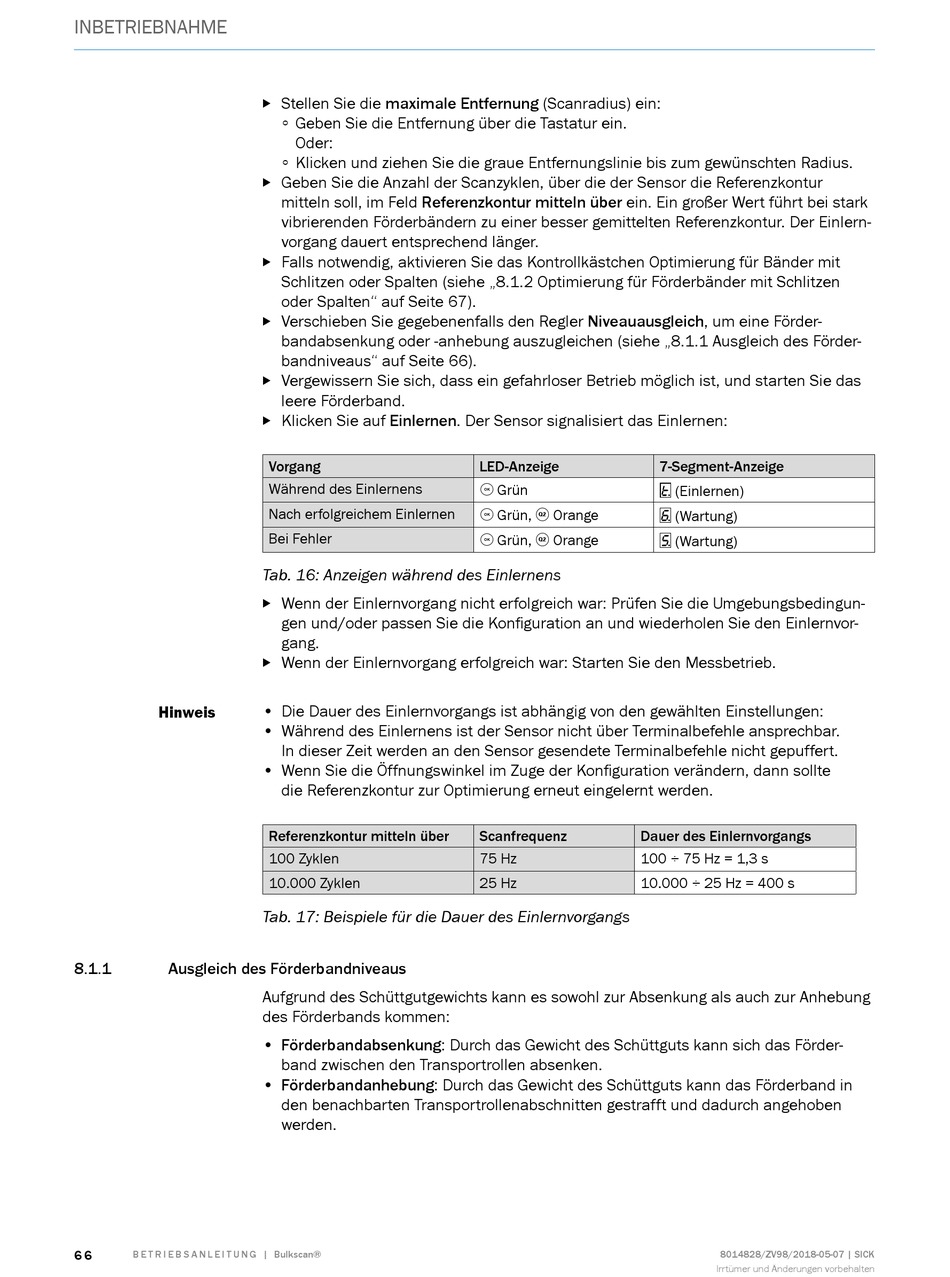

INBETRIEBNAHME
Hinweis
8.1.1 Ausgleich des Förderbandniveaus
6 6
B E T R I E B S A N L E I T U N G | Bulkscan®
Stellen Sie die maximale Entfernung (Scanradius) ein:

◦ Geben Sie die Entfernung über die Tastatur ein.
Oder:
◦ Klicken und ziehen Sie die graue Entfernungslinie bis zum gewünschten Radius.
Geben Sie die Anzahl der Scanzyklen, über die der Sensor die Referenzkontur

mitteln soll, im Feld Referenzkontur mitteln über ein. Ein großer Wert führt bei stark
vibrierenden Förderbändern zu einer besser gemittelten Referenzkontur. Der Einlern-
vorgang dauert entsprechend länger.
Falls notwendig, aktivieren Sie das Kontrollkästchen Optimierung für Bänder mit

Schlitzen oder Spalten (siehe „8.1.2 Optimierung für Förderbänder mit Schlitzen
oder Spalten" auf Seite 67).
Verschieben Sie gegebenenfalls den Regler Niveauausgleich, um eine Förder-

bandabsenkung oder -anhebung auszugleichen (siehe „8.1.1 Ausgleich des Förder-
bandniveaus" auf Seite 66).
Vergewissern Sie sich, dass ein gefahrloser Betrieb möglich ist, und starten Sie das

leere Förderband.
Klicken Sie auf Einlernen. Der Sensor signalisiert das Einlernen:

Vorgang
Während des Einlernens
Nach erfolgreichem Einlernen
Bei Fehler
Tab. 16: Anzeigen während des Einlernens
Wenn der Einlernvorgang nicht erfolgreich war: Prüfen Sie die Umgebungsbedingun-

gen und/oder passen Sie die Konfiguration an und wiederholen Sie den Einlernvor-
gang.
Wenn der Einlernvorgang erfolgreich war: Starten Sie den Messbetrieb.

• Die Dauer des Einlernvorgangs ist abhängig von den gewählten Einstellungen:
• Während des Einlernens ist der Sensor nicht über Terminalbefehle ansprechbar.
In dieser Zeit werden an den Sensor gesendete Terminalbefehle nicht gepuffert.
• Wenn Sie die Öffnungswinkel im Zuge der Konfiguration verändern, dann sollte
die Referenzkontur zur Optimierung erneut eingelernt werden.
Referenzkontur mitteln über
100 Zyklen
10.000 Zyklen
Tab. 17: Beispiele für die Dauer des Einlernvorgangs
Aufgrund des Schüttgutgewichts kann es sowohl zur Absenkung als auch zur Anhebung
des Förderbands kommen:
• Förderbandabsenkung: Durch das Gewicht des Schüttguts kann sich das Förder-
band zwischen den Transportrollen absenken.
• Förderbandanhebung: Durch das Gewicht des Schüttguts kann das Förderband in
den benachbarten Transportrollenabschnitten gestrafft und dadurch angehoben
werden.
LED-Anzeige
 Grün
 Grün,  Orange
 Grün,  Orange
Scanfrequenz Dauer des Einlernvorgangs
75 Hz 100 ÷ 75 Hz = 1,3 s
25 Hz 10.000 ÷ 25 Hz = 400 s
7-Segment-Anzeige
 (Einlernen)
 (Wartung)
 (Wartung)
