SICK Bulkscan LMS511 Betriebsanleitung Seite 65

Empfehlung
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten

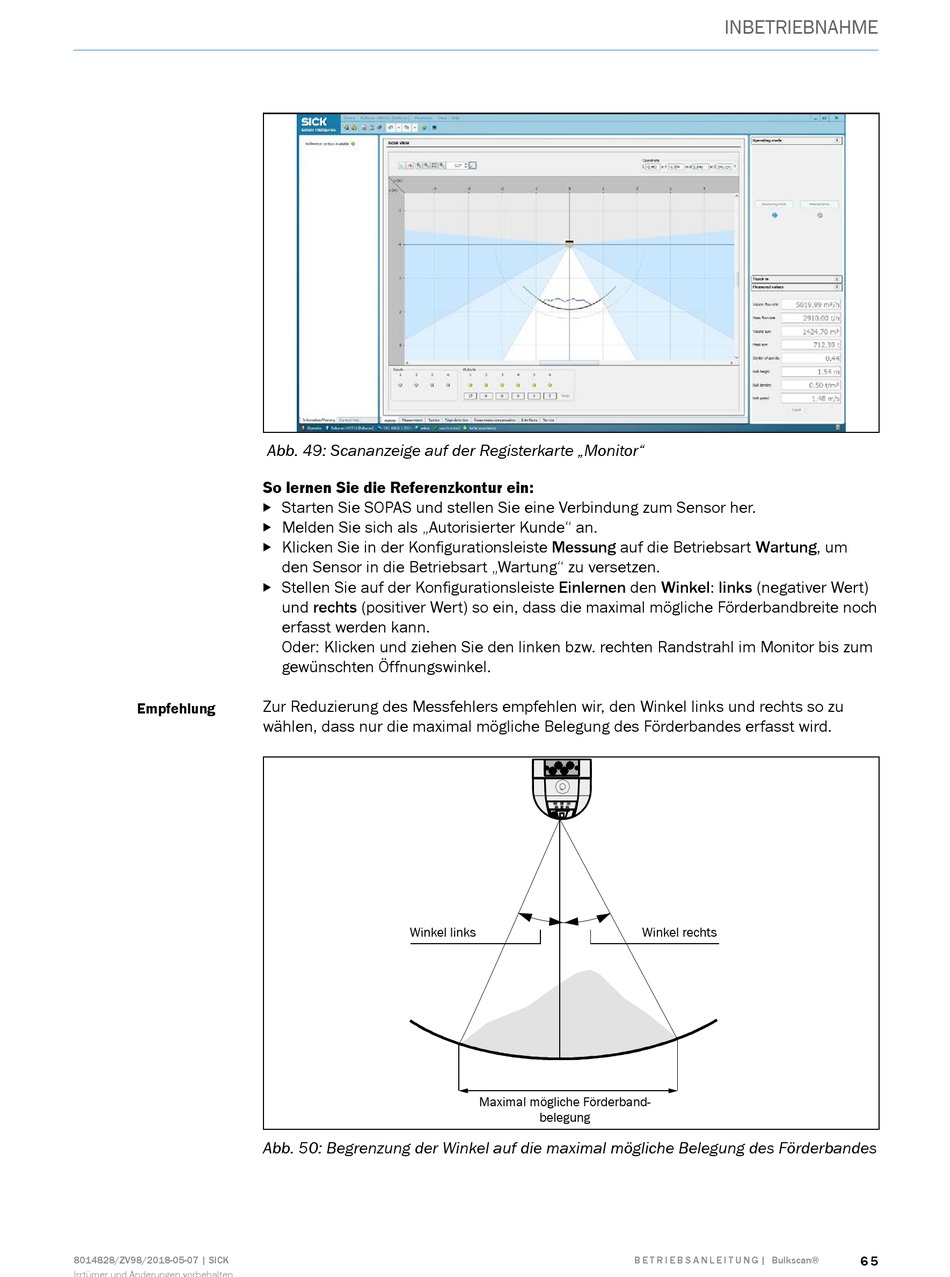

Abb. 49: Scananzeige auf der Registerkarte „Monitor"
So lernen Sie die Referenzkontur ein:
Starten Sie SOPAS und stellen Sie eine Verbindung zum Sensor her.

Melden Sie sich als „Autorisierter Kunde" an.

Klicken Sie in der Konfigurationsleiste Messung auf die Betriebsart Wartung, um

den Sensor in die Betriebsart „Wartung" zu versetzen.
Stellen Sie auf der Konfigurationsleiste Einlernen den Winkel: links (negativer Wert)

und rechts (positiver Wert) so ein, dass die maximal mögliche Förderbandbreite noch
erfasst werden kann.
Oder: Klicken und ziehen Sie den linken bzw. rechten Randstrahl im Monitor bis zum
gewünschten Öffnungswinkel.
Zur Reduzierung des Messfehlers empfehlen wir, den Winkel links und rechts so zu
wählen, dass nur die maximal mögliche Belegung des Förderbandes erfasst wird.
Winkel links
Abb. 50: Begrenzung der Winkel auf die maximal mögliche Belegung des Förderbandes
Winkel rechts
Maximal mögliche Förderband-
belegung
B E T R I E B S A N L E I T U N G | Bulkscan®
INBETRIEBNAHME
6 5
