Steuerung
Erdungspunkt 1
Erdpotenzialdifferenz

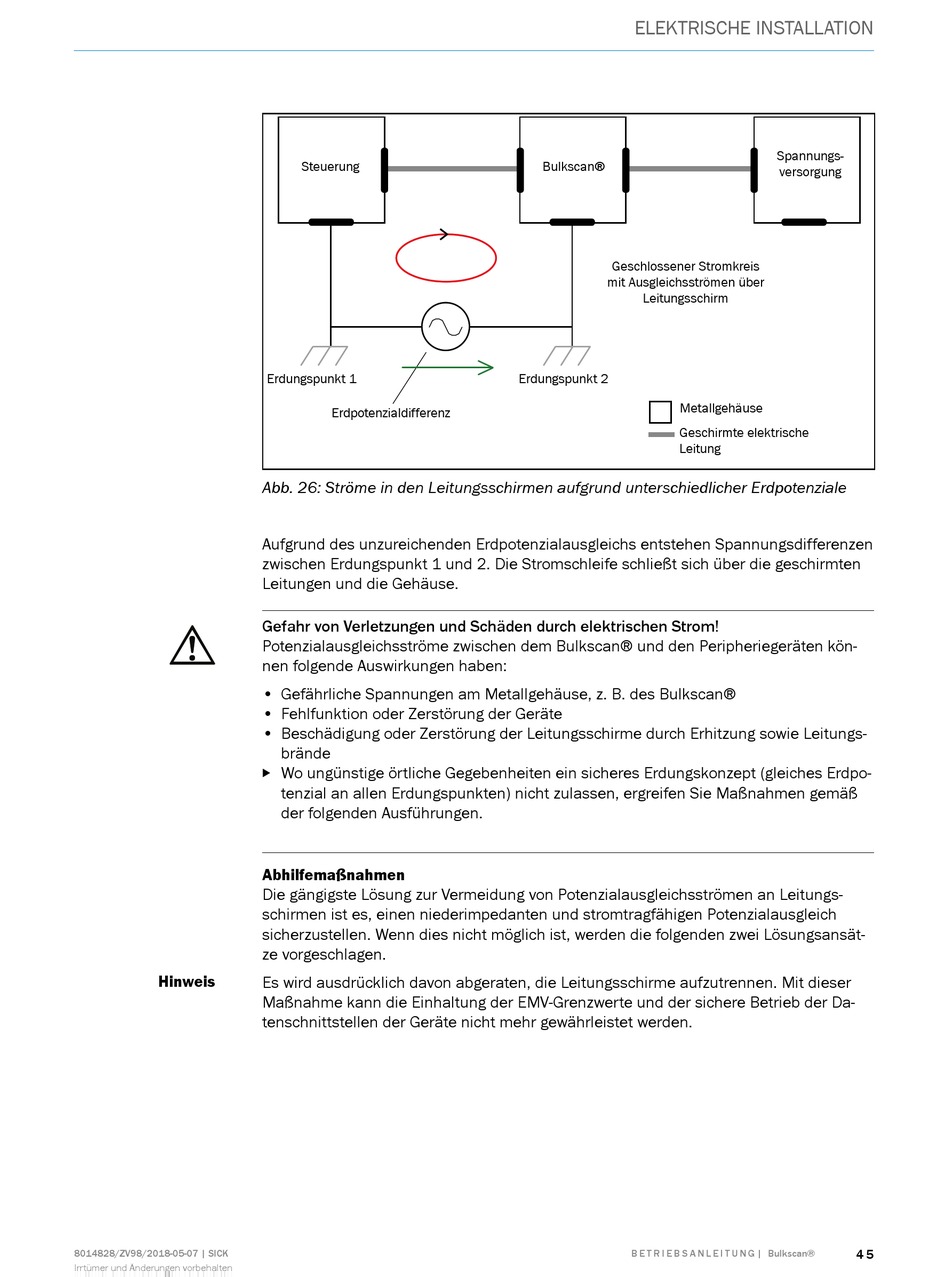

Abb. 26: Ströme in den Leitungsschirmen aufgrund unterschiedlicher Erdpotenziale
Aufgrund des unzureichenden Erdpotenzialausgleichs entstehen Spannungsdifferenzen
zwischen Erdungspunkt 1 und 2. Die Stromschleife schließt sich über die geschirmten
Leitungen und die Gehäuse.
Gefahr von Verletzungen und Schäden durch elektrischen Strom!
Potenzialausgleichsströme zwischen dem Bulkscan® und den Peripheriegeräten kön-
nen folgende Auswirkungen haben:
• Gefährliche Spannungen am Metallgehäuse, z. B. des Bulkscan®
• Fehlfunktion oder Zerstörung der Geräte
• Beschädigung oder Zerstörung der Leitungsschirme durch Erhitzung sowie Leitungs-
brände
Wo ungünstige örtliche Gegebenheiten ein sicheres Erdungskonzept (gleiches Erdpo-

tenzial an allen Erdungspunkten) nicht zulassen, ergreifen Sie Maßnahmen gemäß
der folgenden Ausführungen.
Abhilfemaßnahmen
Die gängigste Lösung zur Vermeidung von Potenzialausgleichsströmen an Leitungs-
schirmen ist es, einen niederimpedanten und stromtragfähigen Potenzialausgleich
sicherzustellen. Wenn dies nicht möglich ist, werden die folgenden zwei Lösungsansät-
ze vorgeschlagen.
Es wird ausdrücklich davon abgeraten, die Leitungsschirme aufzutrennen. Mit dieser
Maßnahme kann die Einhaltung der EMV-Grenzwerte und der sichere Betrieb der Da-
tenschnittstellen der Geräte nicht mehr gewährleistet werden.
ELEKTRISCHE INSTALLATION
Bulkscan®
Geschlossener Stromkreis
mit Ausgleichsströmen über
Leitungsschirm
Erdungspunkt 2
Metallgehäuse
Geschirmte elektrische
Leitung
B E T R I E B S A N L E I T U N G | Bulkscan®
Spannungs-
versorgung
