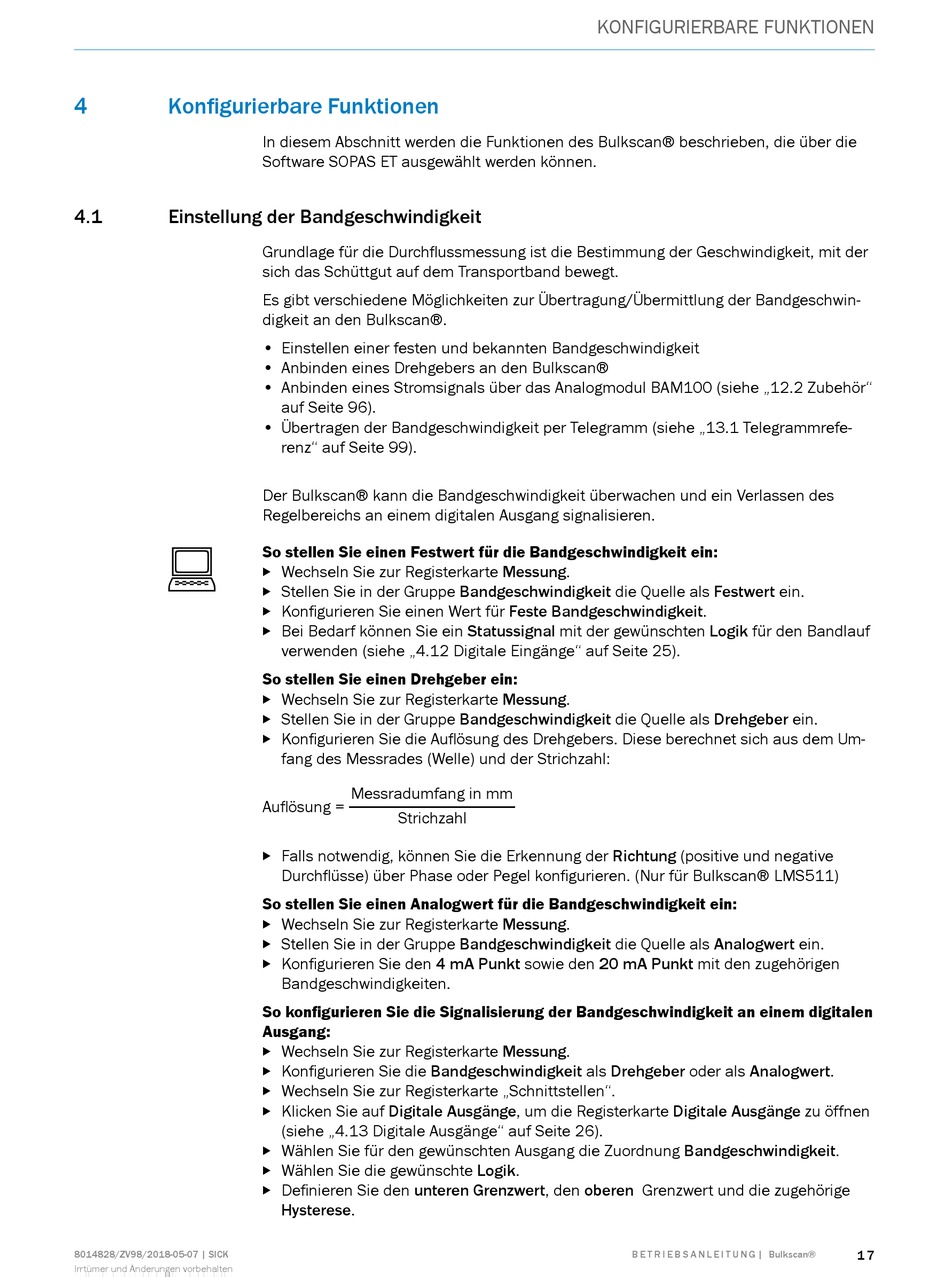

4 Konfigurierbare Funktionen
4.1

Einstellung der Bandgeschwindigkeit

8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
In diesem Abschnitt werden die Funktionen des Bulkscan® beschrieben, die über die
Software SOPAS ET ausgewählt werden können.
Grundlage für die Durchflussmessung ist die Bestimmung der Geschwindigkeit, mit der
sich das Schüttgut auf dem Transportband bewegt.
Es gibt verschiedene Möglichkeiten zur Übertragung/Übermittlung der Bandgeschwin-
digkeit an den Bulkscan®.
• Einstellen einer festen und bekannten Bandgeschwindigkeit
• Anbinden eines Drehgebers an den Bulkscan®
• Anbinden eines Stromsignals über das Analogmodul BAM100 (siehe „12.2 Zubehör"
auf Seite 96).
• Übertragen der Bandgeschwindigkeit per Telegramm (siehe „13.1 Telegrammrefe-
renz" auf Seite 99).
Der Bulkscan® kann die Bandgeschwindigkeit überwachen und ein Verlassen des
Regelbereichs an einem digitalen Ausgang signalisieren.
So stellen Sie einen Festwert für die Bandgeschwindigkeit ein:
Wechseln Sie zur Registerkarte Messung.

Stellen Sie in der Gruppe Bandgeschwindigkeit die Quelle als Festwert ein.

Konfigurieren Sie einen Wert für Feste Bandgeschwindigkeit.

Bei Bedarf können Sie ein Statussignal mit der gewünschten Logik für den Bandlauf

verwenden (siehe „4.12 Digitale Eingänge" auf Seite 25).
So stellen Sie einen Drehgeber ein:
Wechseln Sie zur Registerkarte Messung.

Stellen Sie in der Gruppe Bandgeschwindigkeit die Quelle als Drehgeber ein.

Konfigurieren Sie die Auflösung des Drehgebers. Diese berechnet sich aus dem Um-

fang des Messrades (Welle) und der Strichzahl:
Messradumfang in mm
Auflösung =
Strichzahl
Falls notwendig, können Sie die Erkennung der Richtung (positive und negative

Durchflüsse) über Phase oder Pegel konfigurieren. (Nur für Bulkscan® LMS511)
So stellen Sie einen Analogwert für die Bandgeschwindigkeit ein:
Wechseln Sie zur Registerkarte Messung.

Stellen Sie in der Gruppe Bandgeschwindigkeit die Quelle als Analogwert ein.

Konfigurieren Sie den 4 mA Punkt sowie den 20 mA Punkt mit den zugehörigen

Bandgeschwindigkeiten.
So konfigurieren Sie die Signalisierung der Bandgeschwindigkeit an einem digitalen
Ausgang:
Wechseln Sie zur Registerkarte Messung.

Konfigurieren Sie die Bandgeschwindigkeit als Drehgeber oder als Analogwert.

Wechseln Sie zur Registerkarte „Schnittstellen".

Klicken Sie auf Digitale Ausgänge, um die Registerkarte Digitale Ausgänge zu öffnen

(siehe „4.13 Digitale Ausgänge" auf Seite 26).
Wählen Sie für den gewünschten Ausgang die Zuordnung Bandgeschwindigkeit.

Wählen Sie die gewünschte Logik.

Definieren Sie den unteren Grenzwert, den oberen Grenzwert und die zugehörige

Hysterese.
