6.3.8.5
Analogausgang KL4424
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
Die analoge Ausgangsklemme KL4424 erzeugt Signale im Bereich von 4 bis 20 mA.
Der Strom wird mit einer Auflösung von 12 Bit galvanisch getrennt zur Prozessebene
gespeist. Die Ausgangsstufe wird durch die 24-V-Versorgung gespeist. Die vier Ausgän-
ge der Klemme sind in Zweileitertechnik ausgeführt und besitzen ein gemeinsames
Erdpotenzial. Die Powerkontakte sind durchverbunden. Die Bezugsmasse der Ausgänge
ist der Powerkontakt 0 V. Die LEDs zeigen den Datenaustausch mit dem Buskoppler an.

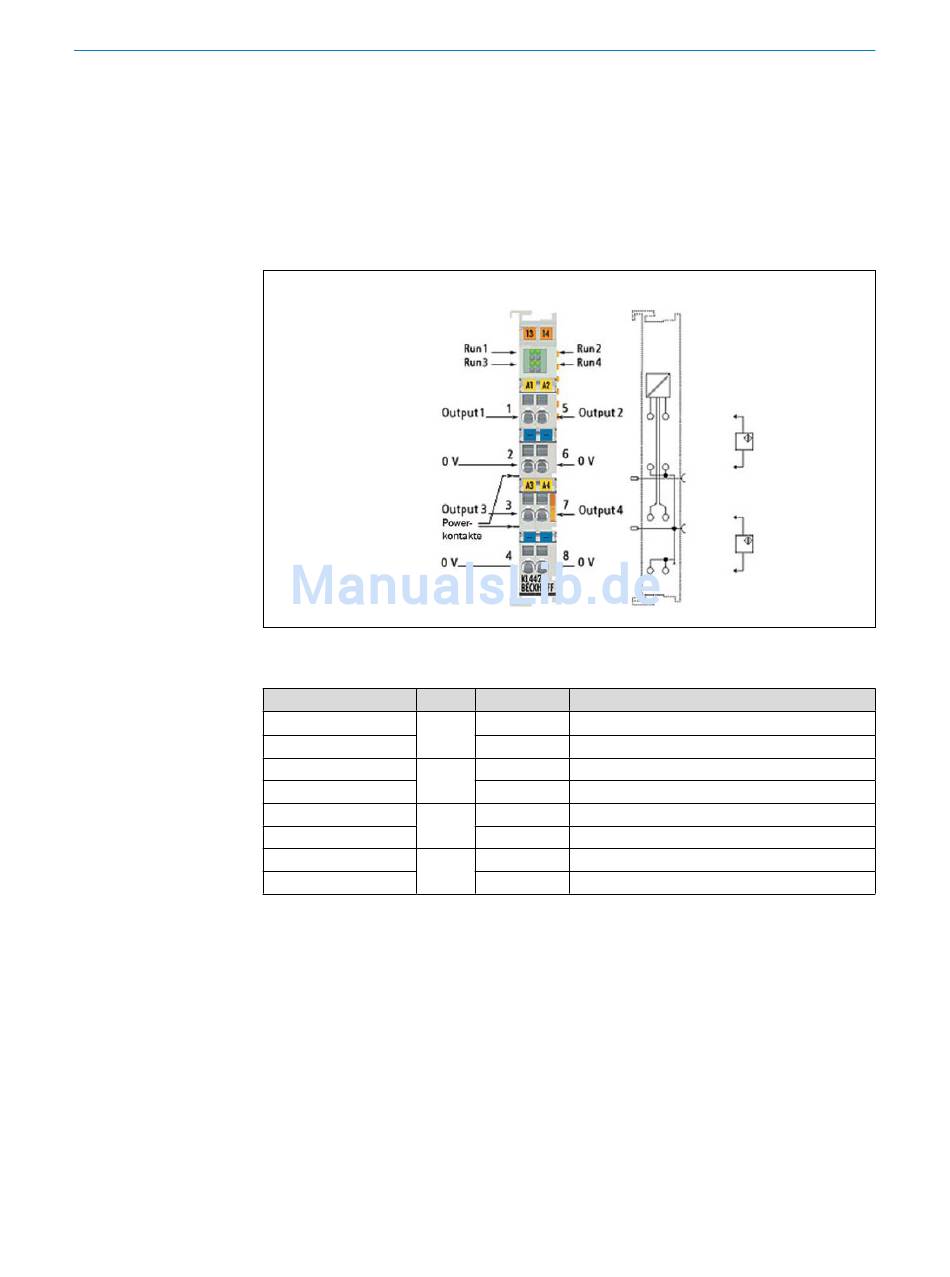

Abb. 48: KL4424
Klemmpunkt Nr.
Kanal
1
1
2
3
3
4
5
2
6
7
4
8
ELEKTRISCHE INSTALLATION
Name
Anschluss für
Output 1
Analogausgang 1, Signal (4 mA ... 20 mA)
0 V
Analogausgang 1, Masse
Output 3
Analogausgang 3, Signal (4 mA ... 20 mA)
0 V
Analogausgang 3, Masse
Output 2
Analogausgang 2, Signal (4 mA ... 20 mA)
0 V
Analogausgang 2, Masse
Output 4
Analogausgang 4, Signal (4 mA ... 20 mA)
0 V
Analogausgang 4, Masse
B E T R I E B S A N L E I T U N G | Bulkscan®
5 9
