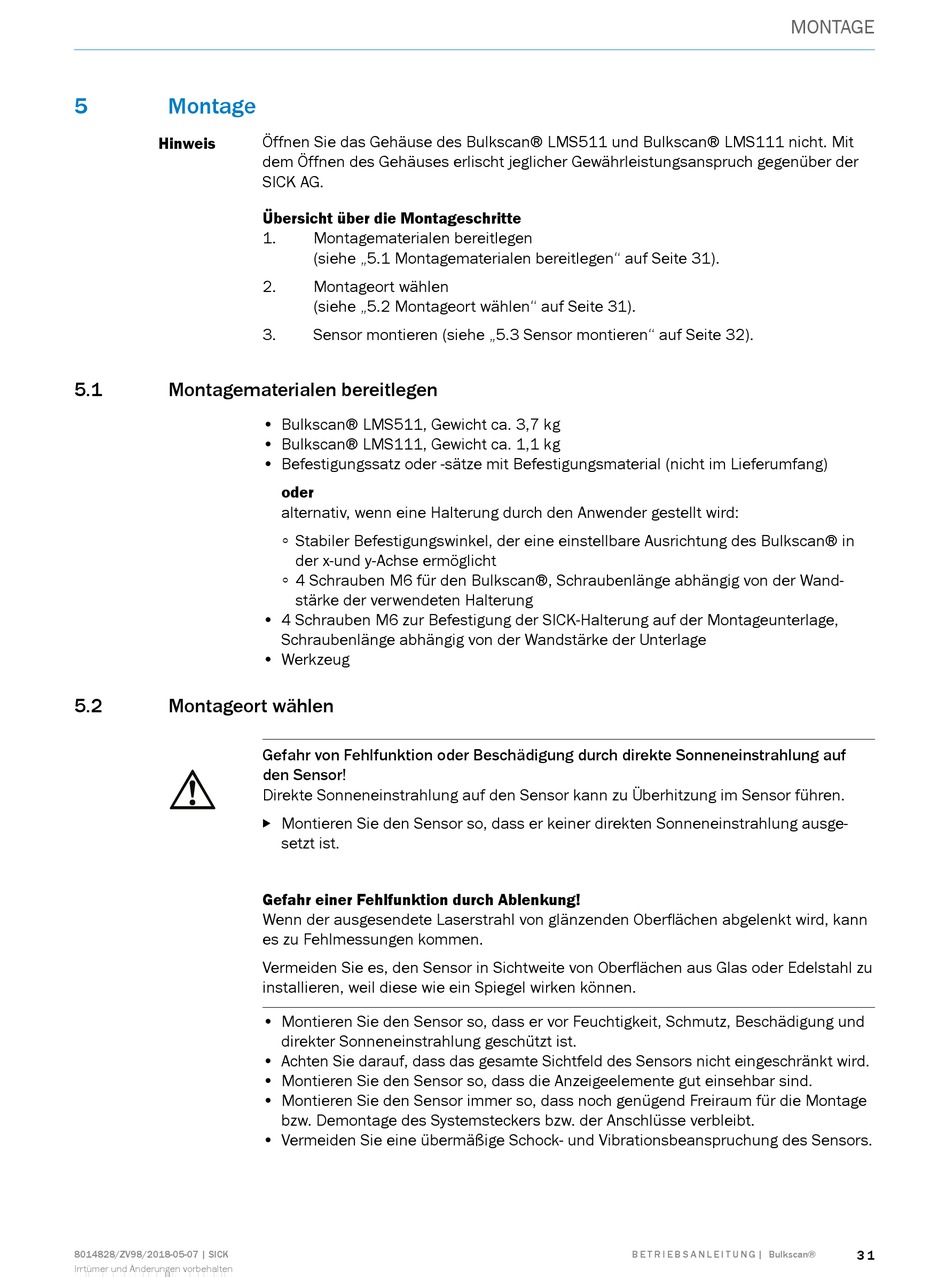

5

Montage

Hinweis
5.1

Montagematerialen bereitlegen

5.2 Montageort wählen
8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
Öffnen Sie das Gehäuse des Bulkscan® LMS511 und Bulkscan® LMS111 nicht. Mit
dem Öffnen des Gehäuses erlischt jeglicher Gewährleistungsanspruch gegenüber der
SICK AG.
Übersicht über die Montageschritte
1. Montagematerialen bereitlegen
(siehe „5.1 Montagematerialen bereitlegen" auf Seite 31).
2. Montageort wählen
(siehe „5.2 Montageort wählen" auf Seite 31).
3. Sensor montieren (siehe „5.3 Sensor montieren" auf Seite 32).
• Bulkscan® LMS511, Gewicht ca. 3,7 kg
• Bulkscan® LMS111, Gewicht ca. 1,1 kg
• Befestigungssatz oder -sätze mit Befestigungsmaterial (nicht im Lieferumfang)
oder
alternativ, wenn eine Halterung durch den Anwender gestellt wird:
◦ Stabiler Befestigungswinkel, der eine einstellbare Ausrichtung des Bulkscan® in
der x-und y-Achse ermöglicht
◦ 4 Schrauben M6 für den Bulkscan®, Schraubenlänge abhängig von der Wand-
stärke der verwendeten Halterung
• 4 Schrauben M6 zur Befestigung der SICK-Halterung auf der Montageunterlage,
Schraubenlänge abhängig von der Wandstärke der Unterlage
• Werkzeug
Gefahr von Fehlfunktion oder Beschädigung durch direkte Sonneneinstrahlung auf
den Sensor!
Direkte Sonneneinstrahlung auf den Sensor kann zu Überhitzung im Sensor führen.
Montieren Sie den Sensor so, dass er keiner direkten Sonneneinstrahlung ausge-

setzt ist.
Gefahr einer Fehlfunktion durch Ablenkung!
Wenn der ausgesendete Laserstrahl von glänzenden Oberflächen abgelenkt wird, kann
es zu Fehlmessungen kommen.
Vermeiden Sie es, den Sensor in Sichtweite von Oberflächen aus Glas oder Edelstahl zu
installieren, weil diese wie ein Spiegel wirken können.
• Montieren Sie den Sensor so, dass er vor Feuchtigkeit, Schmutz, Beschädigung und
direkter Sonneneinstrahlung geschützt ist.
• Achten Sie darauf, dass das gesamte Sichtfeld des Sensors nicht eingeschränkt wird.
• Montieren Sie den Sensor so, dass die Anzeigeelemente gut einsehbar sind.
• Montieren Sie den Sensor immer so, dass noch genügend Freiraum für die Montage
bzw. Demontage des Systemsteckers bzw. der Anschlüsse verbleibt.
• Vermeiden Sie eine übermäßige Schock- und Vibrationsbeanspruchung des Sensors.
