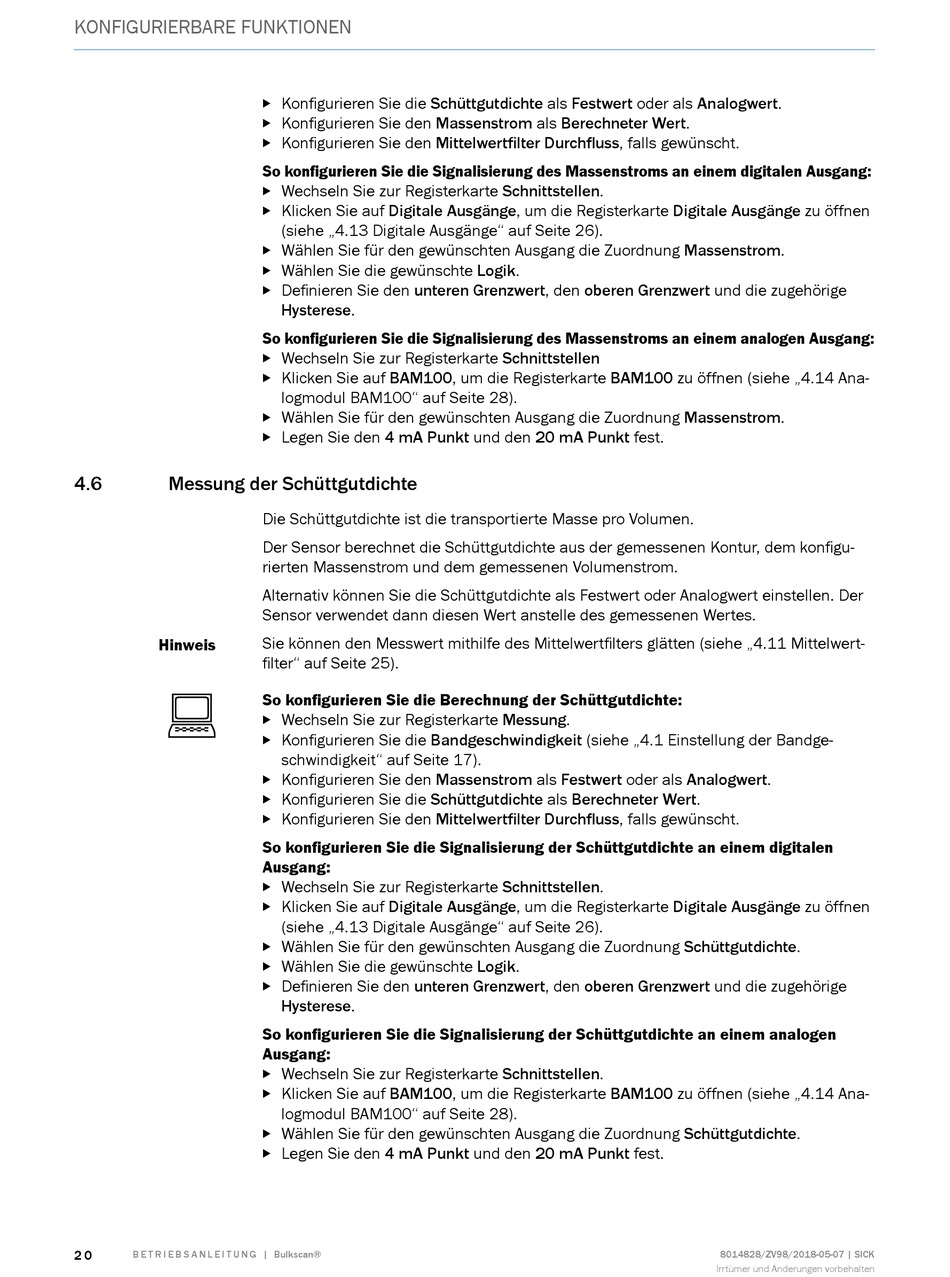

KONFIGURIERBARE FUNKTIONEN
4.6 Messung der Schüttgutdichte
Hinweis
2 0
B E T R I E B S A N L E I T U N G | Bulkscan®
Konfigurieren Sie die Schüttgutdichte als Festwert oder als Analogwert.

Konfigurieren Sie den Massenstrom als Berechneter Wert.

Konfigurieren Sie den Mittelwertfilter Durchfluss, falls gewünscht.

So konfigurieren Sie die Signalisierung des Massenstroms an einem digitalen Ausgang:
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf Digitale Ausgänge, um die Registerkarte Digitale Ausgänge zu öffnen

(siehe „4.13 Digitale Ausgänge" auf Seite 26).
Wählen Sie für den gewünschten Ausgang die Zuordnung Massenstrom.

Wählen Sie die gewünschte Logik.

Definieren Sie den unteren Grenzwert, den oberen Grenzwert und die zugehörige

Hysterese.
So konfigurieren Sie die Signalisierung des Massenstroms an einem analogen Ausgang:
Wechseln Sie zur Registerkarte Schnittstellen

Klicken Sie auf BAM100, um die Registerkarte BAM100 zu öffnen (siehe „4.14 Ana-

logmodul BAM100" auf Seite 28).
Wählen Sie für den gewünschten Ausgang die Zuordnung Massenstrom.

Legen Sie den 4 mA Punkt und den 20 mA Punkt fest.

Die Schüttgutdichte ist die transportierte Masse pro Volumen.
Der Sensor berechnet die Schüttgutdichte aus der gemessenen Kontur, dem konfigu-
rierten Massenstrom und dem gemessenen Volumenstrom.
Alternativ können Sie die Schüttgutdichte als Festwert oder Analogwert einstellen. Der
Sensor verwendet dann diesen Wert anstelle des gemessenen Wertes.
Sie können den Messwert mithilfe des Mittelwertfilters glätten (siehe „4.11 Mittelwert-
filter" auf Seite 25).
So konfigurieren Sie die Berechnung der Schüttgutdichte:
Wechseln Sie zur Registerkarte Messung.

Konfigurieren Sie die Bandgeschwindigkeit (siehe „4.1 Einstellung der Bandge-

schwindigkeit" auf Seite 17).
Konfigurieren Sie den Massenstrom als Festwert oder als Analogwert.

Konfigurieren Sie die Schüttgutdichte als Berechneter Wert.

Konfigurieren Sie den Mittelwertfilter Durchfluss, falls gewünscht.

So konfigurieren Sie die Signalisierung der Schüttgutdichte an einem digitalen
Ausgang:
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf Digitale Ausgänge, um die Registerkarte Digitale Ausgänge zu öffnen

(siehe „4.13 Digitale Ausgänge" auf Seite 26).
Wählen Sie für den gewünschten Ausgang die Zuordnung Schüttgutdichte.

Wählen Sie die gewünschte Logik.

Definieren Sie den unteren Grenzwert, den oberen Grenzwert und die zugehörige

Hysterese.
So konfigurieren Sie die Signalisierung der Schüttgutdichte an einem analogen
Ausgang:
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf BAM100, um die Registerkarte BAM100 zu öffnen (siehe „4.14 Ana-

logmodul BAM100" auf Seite 28).
Wählen Sie für den gewünschten Ausgang die Zuordnung Schüttgutdichte.

Legen Sie den 4 mA Punkt und den 20 mA Punkt fest.

8014828/ZV98/2018-05-07 | SICK
Irrtümer und Änderungen vorbehalten
